Produktmerkmale
Merkmale
- Das diskrete Signalmodul ermöglicht die Kommunikation und Steuerung des Werkzeugwechslers.
- M12, 5-Pin-Steckverbinder sind für den Anschluss an einen handelsüblichen IO-Link-Masterblock vorgesehen, um Werkzeugwechsler und kundenspezifische E/A zu unterstützen.
- M12-Buchsen mit 5 Pins unterstützen die Eingänge der Näherungssensoren für das Verriegeln, Entriegeln und RTL (Ready-To-Lock) des Werkzeugwechslers, die Stromversorgung sowie die Ausgänge für das Ver- und Entriegeln des Werkzeugwechselventils.
- Ein integriertes einfaches oder doppeltes Magnetventil (erhältlich für das Luft- und Ventiladaptermodul Jxx) steuert den Verriegelungsmechanismus des Werkzeugwechslers.
Werkstoffe
- Aluminiumgehäuse/Delrinabdeckungen
- Vergoldete Kontakte
- Nitril-Dichtungen
- Stiftblock aus Delrin.
| Spezifikation | Wert |
|---|---|
| Elektrische Leistung |
Steuersignale – 24VDC Durchlaufsignale – 3 A/24 V |
| Master Seite Gewicht | 0.78 kg |
| Werkzeugseite Gewicht | 0.56 kg |
| Anzahl der Pins insgesamt | 19 |
| Pins Beschreibung | |
| Betriebstemperaturbereich | -28,9 °C bis 65,6 °C |
| Signalart |
- Filtern nach Teil Nummer
- 9121-VK2-M
- 9121-VK2-T
| Teil Nummer | Beschreibung | ||
|---|---|---|---|
 |

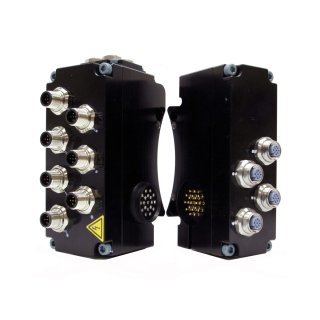

9121-VK2-M | IO-Link-Mastermodul mit (4) 5-poligen M12-Steckverbindern für E/A-Link-Pass-Thru, drei 5-poligen M12-Steckverbindern für die Ventilsteuerung sowie verriegelten, entriegelten und verriegelungsbereiten Sensoreingängen. Unterstützt integrierte Ventilsteuerung – Master-Seite |
|
|
|
9121-VK2-T | IO-Link Tool Modul mit (4) M12 5-Pin Buchsen für I/O Link Pass-Thru – Werkzeugseite |
|
