Produktmerkmale
Merkmale
- PROFIBUS-, Interbus- und CAN-Datensignale, die mit „Multibus“-Kabeln übertragen werden, können über den 17-poligen M23-Stecker der TMB-Module angeschlossen werden. Alle 17 Pins sind für die Verwendung durch den Kunden verfügbar – siehe Kundenzeichnung.
- Bemessen auf 5 A/250 V.
- Passt zum TMB-Werkzeugmodul.
Werkstoffe
- Gehäuse und Deckel aus Aluminium
- Edelmetallbeschichtete Kontakte
- Nitril-Dichtungen
- Delrin-Stiftblock
| Spezifikation | Wert |
|---|---|
| Elektrische Leistung | 5 Ampere/250V |
| Master Seite Gewicht | |
| Werkzeugseite Gewicht | |
| Anzahl der Pins insgesamt | 17 |
| Betriebstemperaturbereich | -28,9 °C bis 65,6 °C |
- Filtern nach Typ
- Zeichnungen
| Herunterladen | Typ herunterladen | Sprache |
|---|---|---|
| TMB-Modul-Zeichnung | Zeichnungen | Englisch |
| Herunterladen | Beschreibung |
|---|---|

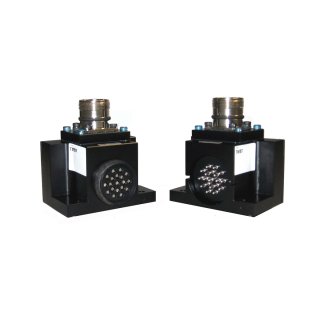

| 9120-TMB-T | Elektrisches Durchgangsmodul für Multibus-Signale mit einem 17-poligen M23-Stecker – Werkzeugseite |
| 9120-TMB-M | Elektrisches Durchgangsmodul für Multibus-Signale über einen 17-poligen M23-Stecker – Master-Seite |
- Filtern nach Teil Nummer
- 9120-TMB-M
- 9120-TMB-T
| Teil Nummer | Beschreibung | ||
|---|---|---|---|
 |
9120-TMB-M | Elektrisches Durchgangsmodul für Multibus-Signale über einen 17-poligen M23-Stecker – Master-Seite |
|
|
|
9120-TMB-T | Elektrisches Durchgangsmodul für Multibus-Signale mit einem 17-poligen M23-Stecker – Werkzeugseite |
|
