Produktmerkmale
Merkmale

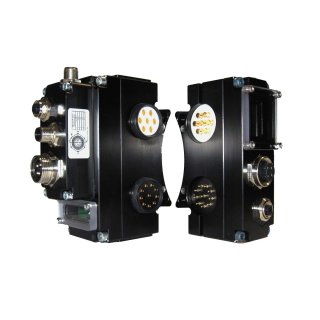

- Die diskreten Signalmodule DT2 bieten dem Kunden die Möglichkeit, Hilfsenergie und EtherNet/IP-Signale für nachgeschaltete E/A in Utility Coupler-Anwendungen bereitzustellen. Das DT2 unterstützt EtherNet/IP Quick Connect Anwendungen.
- Für die EtherNet/IP-Kommunikationsschnittstelle zu den End-of-Arm-Geräten sind am Master- und am Tool-Modul d-kodierte M12-Steckverbinder vorhanden.
- 4-polige Mini-Fast-Steckverbinder befinden sich an den Master- und Tool-Modulen für den Anschluss an die Hilfsenergie.
- Eine flexible Manschette umgibt die Stiftleiste, um die Verbindung während der Kopplung gegen Feuchtigkeit und Flüssigkeit abzudichten.
- Die zum Patent angemeldete Lichtbogenschutzschaltung von ATI schützt die Stromkontakte vor Beschädigungen während des An- und Abkoppelns.
Werkstoffe
- Eloxiertes Aluminiumgehäuse
- Edelmetallbeschichtete Feder und Kontaktstifte
- Nitril-Dichtungen.
| Spezifikation | Wert |
|---|---|
| Elektrische Leistung |
Stromdurchlass – 8 A/12-30 VDC Signaldurchleitung – 3 A/250 V maximal |
| Master-Seite Gewicht | 0.95 kg |
| Werkzeugseite Gewicht | 0.66 kg |
| Anzahl der Pins insgesamt | |
| Pins Beschreibung | |
| Betriebstemperaturbereich | -28,9 °C bis 65,6 °C |
| Signalart |
| Herunterladen | Beschreibung |
|---|---|
| 9121-DT2-T | DT2-Tool Ethernet-Pass-Through-Modul Montage |
| 9121-DT2-M | EtherNet/IP-Pass-Through-Master-Modul mit Aux. Power Pass-Through für Utility Coupler Anwendungen |
- Filtern nach Teil Nummer
- 9121-DT2-M
- 9121-DT2-T
| Teil Nummer | Beschreibung | ||
|---|---|---|---|
 |
9121-DT2-M | EtherNet/IP-Durchgangsmodul mit Aux. Power Pass-Through für Utility Coupler Anwendungen. M12 D-kodierte Buchse für Ethernet-Kommunikation, Mini 4-Pin Stecker für geschaltete und ungeschaltete Aux. Stromkreise.(2) M12 4-Pin Steckverbinder für Ethernet/IP Quick Connect Timer Signal und Arc Prevention Control für Aux. Geschaltet, Aux. Ungeschaltet – Master-Seite |
|
|
|
9121-DT2-T | EtherNet/IP-Durchgangsmodul mit Aux. Power Pass-Through für Utility Coupler Anwendungen. M12 D-kodierte Buchse für Ethernet-Kommunikation, 4-polige Mini-Buchse für geschaltete und ungeschaltete Aux. Stromkreise. Unterstützt Lichtbogenprävention auf der Master- und Werkzeugseite |
|
