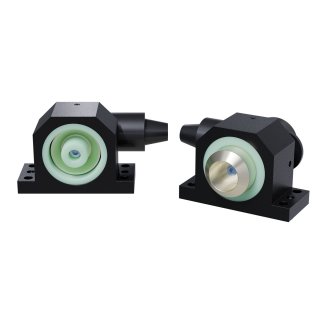

Hochstrom-Module: PG3

Merkmale

• Bietet einen Erdungsanschluss für Kundenwerkzeuge. Darf nicht für Strom verwendet werden.
• Ein einzelner (1) plattierter Kupferkontakt, der 200 Ampere übertragen kann.
• Die Spannung darf 600 Volt nicht überschreiten. Die Stromstärke darf 200 Ampere nicht überschreiten.
• Verwendet eine fortschrittliche, patentierte Konusverbindungstechnologie, um den Strom vom Master zum Werkzeug zu übertragen.
• Die konischen Kontaktflächen bieten eine große Kontaktfläche, eine hervorragende Ausrichtungsfähigkeit und ermöglichen ein effizientes Kuppeln und Entkuppeln ohne hohe Federkräfte oder übermäßigen Verschleiß.
• Die Stromversorgung muss vor dem Werkzeugwechsel unterbrochen und entladen werden. Das Modul ist kein Schalter.
• Die Kontaktspitze kann bei Bedarf leicht ausgetauscht werden.
• Versenkte und abgedeckte Kontakte auf der Master-Seite verhindern versehentliche Berührung durch Menschen.
• Verwendet Crimp-Ringkabelschuhe zum Anschluss von Kundenkabeln. (2 AWG/35mm^2 Standard, andere Größen verfügbar oder vom Kunden zu liefern)
• Verwendung von hochflexiblem, feindrähtigem Draht erforderlich.
• Maximale Kabelgröße 1/0 AWG. (Unter dem Werkzeugmodul muss ein Freiraum von 6 mm vorhanden sein, damit sich das Kabel biegen kann)

Werkstoffe

• Galvanisierte Kupferkontakte.
• Aluminium-Gehäuse
• FR4/G10-Isolatoren
• Gummimanschette
• Befestigungselemente aus Stahl
