Produktmerkmale
Merkmale

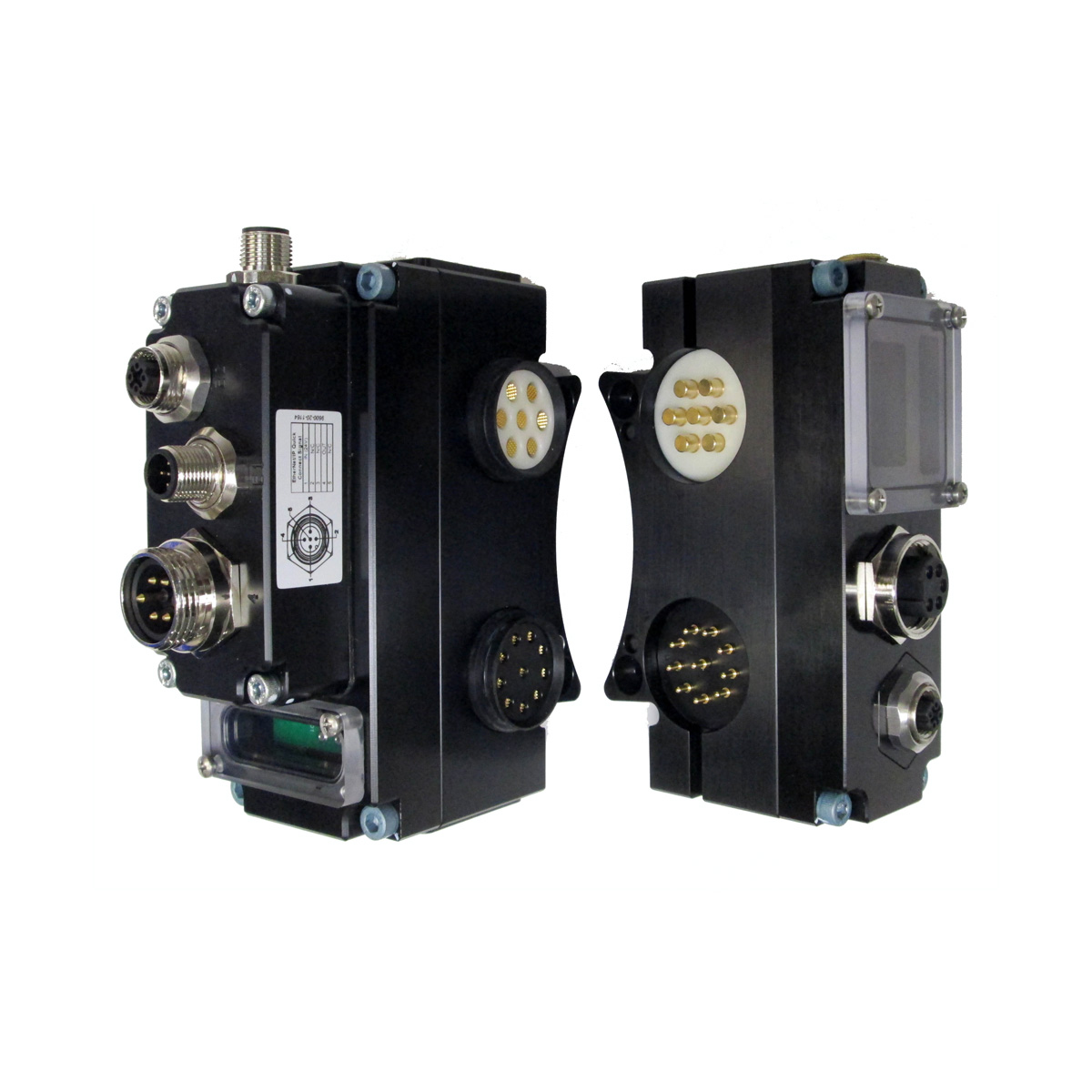

- Die DT4-Signalmodule bieten dem Kunden die Möglichkeit, Hilfsenergie und PROFINET-Signale für nachgeschaltete E/A in Utility Coupler-Anwendungen bereitzustellen.
- M12, 4-Pin D-codierte Buchsen sind auf dem Master- und dem Tool-Modul für die PROFINET-Kommunikationsschnittstelle zu den End-of-Arm-Geräten vorhanden.
- 5-polige Mini-Fast-Steckverbinder befinden sich an den Master- und Tool-Modulen für den Anschluss an die Hilfsenergie.
- Eine flexible Manschette umgibt die Stiftleiste, um die Verbindung während der Kopplung gegen Feuchtigkeit und Flüssigkeit abzudichten.
- Die zum Patent angemeldete Lichtbogenschutzschaltung von ATI schützt die Stromkontakte während des Koppelns/Entkoppelns vor Schäden. Der Lichtbogenschutz wird am Master über einen 4-poligen A-codierten Stecker gesteuert.
Werkstoffe
- Eloxiertes Aluminiumgehäuse
- Edelmetallbeschichtete Feder und Kontaktstifte
- Nitril-Dichtungen.
| Spezifikation | Wert |
|---|---|
| Elektrische Leistung |
Leistung – 8 A/12-30 VDC Signal – 3 A/250 V max. |
| Master Seite Gewicht | 0.91 kg |
| Werkzeugseite Gewicht | 0.62 kg |
| Anzahl der Pins insgesamt | 18 |
| Pins Beschreibung | |
| Betriebstemperaturbereich | -28,9 °C bis 65,6 °C |
| Signalart | PROFINET |
| Herunterladen | Beschreibung |
|---|---|
| 9121-DT4-T | Profinet-Durchgangsmodul mit Aux. Power Pass-Through für Utility Coupler Anwendungen |
| 9121-DT4-M | Profinet-Durchgangsmodul mit Aux. Power Pass-Through für Utility Coupler Anwendungen |
- Filtern nach Teil Nummer
- 9121-DT4-M
- 9121-DT4-T
| Teil Nummer | Beschreibung | ||
|---|---|---|---|
 |
9121-DT4-M | PROFINET-Durchgangsmodul mit Aux. Power Pass-Through für Utility Coupler Anwendungen. M12 D-kodierte Buchse für PROFINET Kommunikation, Mini 5-Pin Stecker für geschaltete und ungeschaltete Aux. Stromkreise. Zwei (2) 4-polige M12-Steckverbinder für Anschlussprüfsignal und Lichtbogenschutzkontrolle. Lichtbogenschutzschaltung für Aux. Geschaltet, Aux. Ungeschaltet. – Master-Seite |
|
|
|
9121-DT4-T | PROFINET Durchgangsmodul mit Aux. Power Pass-Through für Utility Coupler Anwendungen. M12 D-kodierte Buchse für PROFINET Kommunikation, Mini 5-Pin Stecker für geschaltete und ungeschaltete Aux. Stromkreise. Zwei (2) 4-polige M12-Steckverbinder für das Anschlussprüfungssignal und die Lichtbogenverhütungssteuerung (auf dem Master unterstützt). Lichtbogenschutzschaltung für Aux. Geschaltet, Aux. Ungeschaltet. – Werkzeugseite |
|
