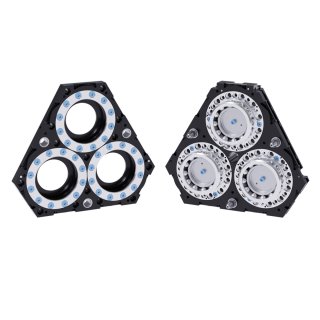

Produktmerkmale
- Modularer Aufbau: Hochleistungs- , Kühlmittel-, Servo-, Kommunikations- und diskrete Signalfunktionen sind in separaten Modulen integriert, was die Wartung vereinfacht – und dem Kunden mehr Standardisierung und Flexibilität bietet.
- Extrem hohe Tragkraft und Momentkapazität: Der QC-1510 nutzt drei QC-510-Verriegelungsmechanismen, um Festigkeit und bewährte Zuverlässigkeit zu gewährleisten.
- Interne Verkabelung: Unterstützt integrierte Ventil- und DeviceNet-Optionen – was das Hinzufügen und Entfernen des Ventils vereinfacht.
- Stapelhöhe im verriegelten Zustand: 5 ,756 in. (146,2 mm) (ohne erforderliche Schnittstellenplatte).
- Integrierte Erkennung von Verriegelung und Entriegelung verfügbar.
| Specification | Value |
|---|---|
| Klemmkraft bei 80 psi (5,5 bar) | 190.000 N |
| Maximaler Verriegelungsabstand | 1,65 mm |
| Positionswiederholgenauigkeit | 0,0152 mm |
| Empfohlene Nutzlastgrenze | 4080 kg |
| Statische Momentkapazität in X/Y-Richtung | 16.300 Nm |
| Z Statische Momentkapazität | 13.900 Nm |
| Seitliches Gewicht des Masters | 63 kg |
| Gewicht auf der Werkzeugseite | 27,7 kg |
| Gewicht im gekoppelten Zustand | 90,7 kg |
| Betätigungsart | Pneumatisch |
| Roboter-Handgelenk-Typ | Standard |
| Farbe | Schwarz |
| Herunterladen | Beschreibung |
|---|---|
| QC-1510 Master | QC-1510-Hauptbaugruppe mit PNP-Verriegelung/Entriegelung, „Ready-To-Lock“-Erkennung und LED-Kabeln |
| Werkzeug QC-1510 | Werkzeug QC-1510 |
- Nach filtern Artikelnummer
- JJ10
- JJ16
- JJ2
- JJ3
- JJ6
- JM2
- JM4
- JU10
- Jxx-AIR-2
| Artikelnummer | Beschreibung | ||
|---|---|---|---|
 |
JJ10 | Dual Ledge Mount Adapter Modul |
|
 |
JJ16 | Schiene, Adapter für Ledge-Montage, 7-Positionen |
|
 |
JJ2 | Adapterbaugruppe – Zur Montage von Einzel- oder Doppelmodulen mit J16-Muster an QC |
|
 |
JJ3 | Einzel- oder Doppel-J16-Montageadapter-Baugruppe (5″ Adapterbreite) |
|
 |
JJ6 | Distanzmodul-Adapter – Verwendung gegenüber NA2/NA3 Werkzeughaken |
|
 |
JM2 | Adapterbaugruppe – Zur Montage von PG0-, PN2- oder HA6-Modulen an QC |
|
 |
JM4 | Adapterbaugruppe für V300-Modul |
|
 |
JU10 | Ventiladapter, der die Verwendung des CYE-Steuermoduls mit der QC-210-Familie von Werkzeugwechslern ermöglicht |
|
 |
Jxx-AIR-2 | Lock/Unlock-Luftadapter mit Lock/Unlock/RTL-Sensoreingängen mit Hardware aus Edelstahl. |
|
