Características del producto
Características

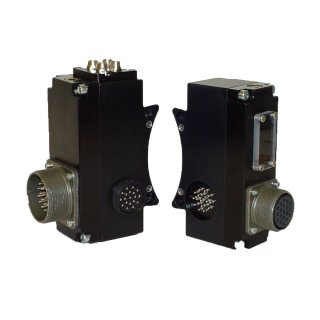

- El módulo de señal discreta permite la comunicación y el control del cambiador de herramientas.
- Se suministran conectores Amphenol estilo MS para la interfaz del cliente.
- Entradas de sensor listas para bloquear (R1 y R2), bloquear y desbloquear.
- Hasta 19 pasos de señal disponibles para uso del cliente.
- Una funda flexible rodea el bloque de pines y sella la conexión contra la humedad mientras está acoplada.
- Capacidad de Tool-ID (0-999).
- Un módulo adaptador de aire (Jxx) con puertos de suministro de bloqueo y desbloqueo se integra normalmente con el módulo SA2-M para el accionamiento del mecanismo de bloqueo del cambiador de herramientas.
- Paquete de diseño compacto.
- SA3-M (versión encapsulada para mejorar la resistencia en entornos con presencia de fluidos).
Materiales
- Carcasas/tapas de aluminio
- Contactos chapados en metales preciosos
- Juntas de nitrilo
- Bloque de pasadores de nylon.
| Especificación | Valor |
|---|---|
| Características eléctricas |
Señales de control – 24VDC Señales de paso – 5 Amp/250V |
| Peso lateral maestro | |
| Peso del lado de la herramienta | |
| Número total de clavijas | |
| Pins Descripción |
SA2-T 19 pasante SA3-T 15 pasantes SA4-T 11 pasantes |
| Temperatura de funcionamiento | -28,9 °C a 65,6 °C |
| Tipo de señal |
| Descargar | Descripción |
|---|---|
| 9121-SA2-T | Módulo de herramienta de señal discreta con 19 patillas Amphenol, 19 patillas Block, 19 señales Pass-Thru |
| 9121-SA3-M | Discreto, anfenol de 26 patillas, bloque de 19 patillas, admite sensores L/U/R1/R2 **No diseñado para uso con válvula integrada**, encapsulado |
| 9121-SA3-T | Módulo de herramienta de señal discreta con 19 patillas Amphenol, bloque de 19 patillas, 15 Pass-Thruu2019s, 0-9 ID de herramienta |
| 9121-SA4-T | Módulo de herramienta de señal discreta con 19 patillas Amphenol, bloque de 19 patillas, 11 Pass-Thruu2019s, 0-99 |
| 9121-SA2-M | Discreto, anfenol de 26 patillas, bloque de 19 patillas, admite sensores L/U/R1/R2 **No diseñado para su uso con una válvula integrada** |
- Filtrar por Número de pieza
- 9121-SA2-M
- 9121-SA2-T
- 9121-SA3-M
- 9121-SA3-T
- 9121-SA4-T
- 9121-SA7-T
| Número de pieza | Descripción | ||
|---|---|---|---|
 |
9121-SA2-M | Módulo discreto, anfenol de 26 patillas, bloque de 19 patillas, admite sensores L/U/R1/R2 (no diseñado para su uso con una válvula integrada.) (Se acopla con SA2-T, SA3-T, SA4-T o SA5-T) – Lado maestro |
|
|
|
9121-SA2-T | Módulo discreto, anfenol de 19 patillas, bloque de 19 patillas, admite sensores L/U/R1/R2 – Lado de la herramienta |
|
|
|
9121-SA3-M | Módulo discreto encapsulado, anfenol de 26 patillas, bloque de 19 patillas, admite sensores L/U/R1/R2 – Lado principal |
|
|
|
9121-SA3-T | Módulo discreto, anfenol de 19 patillas, bloque de 19 patillas, 15 pasamuros, ID de herramienta 0-9 (acoplable con SA2-M) – Lado de la herramienta |
|
|
|
9121-SA4-T | Módulo discreto, anfenol de 19 patillas, bloque de 19 patillas, 11 pasamuros, 0-99 ID de herramienta (acoplable con SA2-M) – Lado de la herramienta |
|
|
|
9121-SA7-T | Módulo de señal discreta con 19 patillas Amphenol, bloque de 19 patillas, 15 pasamuros, 0-9 Tool-ID con 0VDC Ref – Lado de la herramienta |
|
