Características del producto
Características
- El módulo de señal discreta permite la comunicación y el control del cambiador de herramientas.
- Conector Turck M27.
- Una válvula solenoide simple o doble integrada (disponible en el adaptador de válvula Jxx con módulo de paso) controla el mecanismo de bloqueo del cambiador de herramientas.
- Hasta 19 pasamuros de señal disponibles para uso del cliente.
- Una funda flexible rodea el bloque de clavijas y sella la conexión contra la humedad mientras está acoplada.
- El conector TSI del Master proporciona una interrupción en el circuito de desbloqueo de la válvula. Junto con un final de carrera, el cliente puede utilizar este conector para garantizar que el cambiador de herramientas se desacopla sólo cuando la herramienta está en el soporte. Se suministra de fábrica con conector Teach (puente).
- Capacidad de Tool-ID (0-999).
- Entradas de sensor listas para bloquear (R1 y R2), bloquear y desbloquear.
- Diseño compacto.
Materiales
- Carcasas/tapas de aluminio
- Ventana de policarbonato transparente
- Contactos chapados en metales preciosos
- Juntas de nitrilo
- Bloque de pasadores de delrin.
| Especificación | Valor |
|---|---|
| Características eléctricas |
Señales de control – 24VDC Señales de paso – 5 Amp/250V |
| Peso lateral maestro | 0.36 kg |
| Peso del lado de la herramienta | |
| Número total de clavijas | |
| Pins Descripción |
SA2-T 19 pasante SA3-T 15 pasantes SA4-T 11 pasantes |
| Temperatura de funcionamiento | -28,9 °C a 65,6 °C |
| Tipo de señal |
| Descargar | Descripción |
|---|---|
| 9121-SA2-T | Módulo de herramienta de señal discreta con 19 patillas Amphenol, 19 patillas Block, 19 señales Pass-Thru |
| 9121-VA7-M | Módulo maestro de señales discretas con conector Turck de 26 patillas, bloque de 19 patillas, con paso de válvula integrado |
| 9121-SA4-T | Módulo de herramienta de señal discreta con 19 patillas Amphenol, bloque de 19 patillas, 11 Pass-Thruu2019s, 0-99 |
| 9121-SA3-T | Módulo de herramienta de señal discreta con 19 patillas Amphenol, bloque de 19 patillas, 15 Pass-Thruu2019s, 0-9 ID de herramienta |
- Filtrar por Número de pieza
- 9121-SA2-T
- 9121-SA3-T
- 9121-SA4-T
- 9121-VA7-M
| Número de pieza | Descripción | ||
|---|---|---|---|
 |
9121-SA2-T | Módulo discreto, anfenol de 19 patillas, bloque de 19 patillas, admite sensores L/U/R1/R2 – Lado de la herramienta |
|
|
|
9121-SA3-T | Módulo discreto, anfenol de 19 patillas, bloque de 19 patillas, 15 pasamuros, ID de herramienta 0-9 (acoplable con SA2-M) – Lado de la herramienta |
|
|
|
9121-SA4-T | Módulo discreto, anfenol de 19 patillas, bloque de 19 patillas, 11 pasamuros, 0-99 ID de herramienta (acoplable con SA2-M) – Lado de la herramienta |
|
|
|

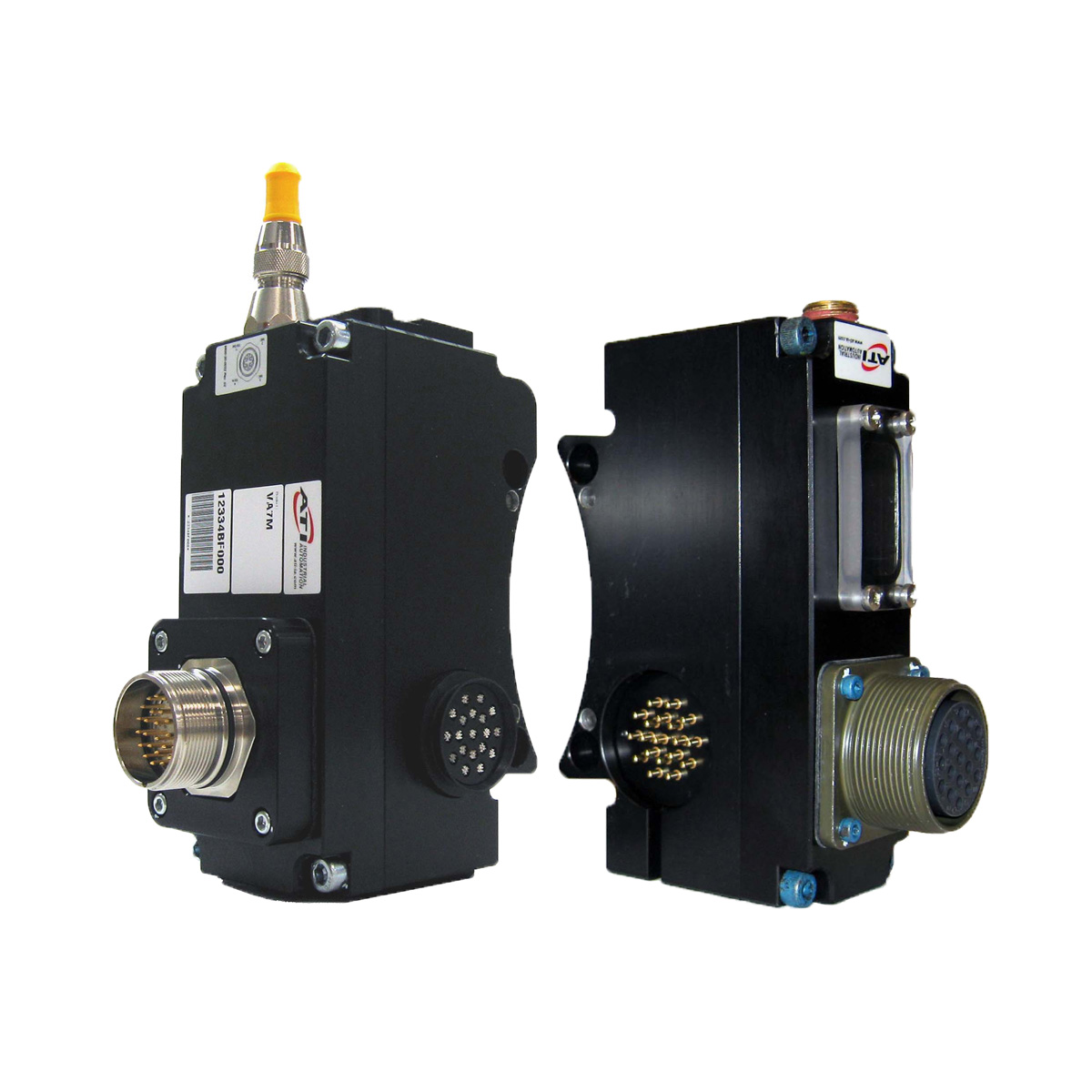

9121-VA7-M | Módulo discreto, conector Turck M27 de 26 patillas, bloque de 19 patillas, compatible con sensores L/U/R1/R2 con paso de válvula integrado. Soporta TSI. Funciona con herramientas de la serie SA – Lado maestro |
|
