Características del producto
Características

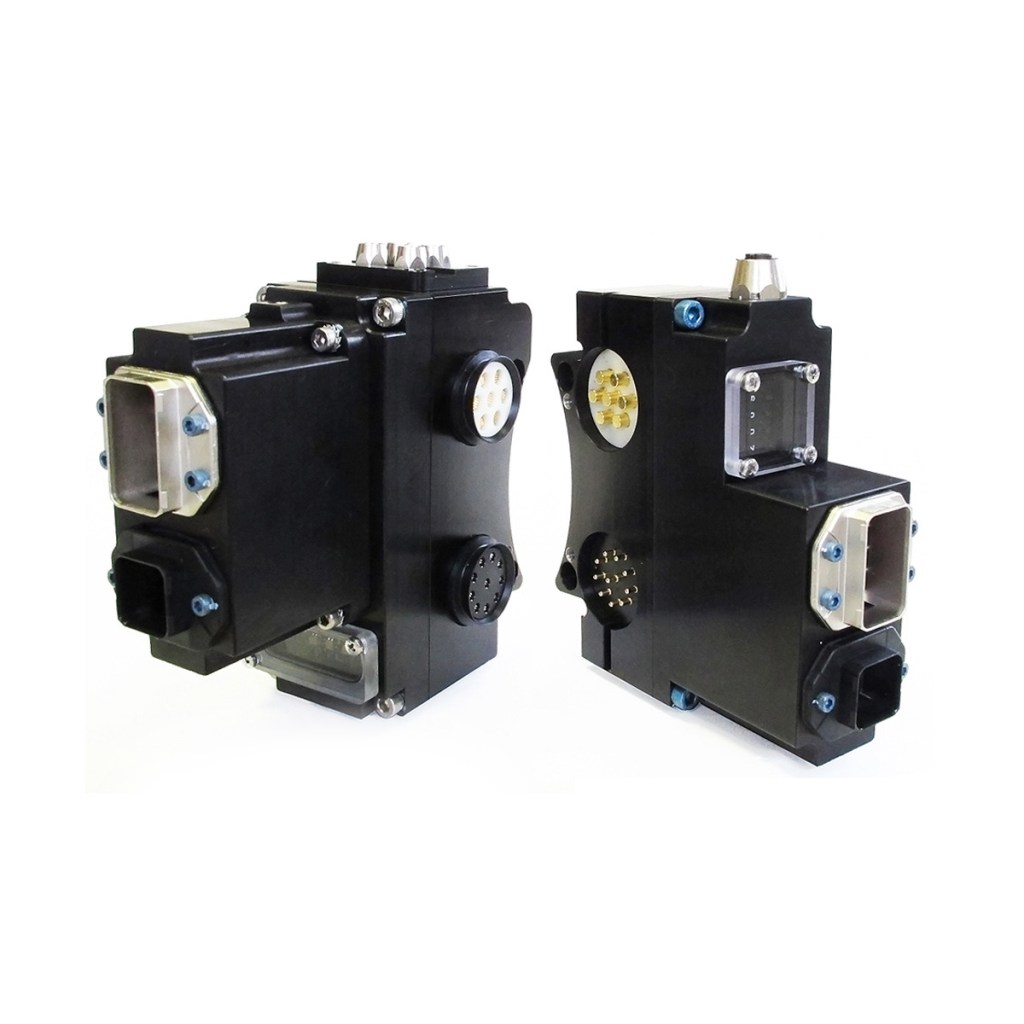

- Los módulos DL4 permiten la comunicación y el control del cambiador de herramientas mediante PROFINET.
- Un conmutador Ethernet integrado permite que un solo cable PROFINET controle el cambiador de herramientas y conecte dispositivos PROFINET aguas abajo.
- Una válvula solenoide simple o doble integrada (disponible en el módulo adaptador de válvula Jxx) controla el mecanismo de bloqueo del cambiador de herramientas.
- La tecnología patentada Tool Stand Interlock (TSI) se proporciona a través de un conector en el módulo Tool. La integración de un interruptor de seguridad permite a la válvula solenoide integrada desacoplar el cambiador de herramientas SÓLO cuando la herramienta está en el soporte.
- El Circuito de Prevención de Arco de ATI (patente pendiente) protege los contactos de alimentación eléctrica de daños durante el acoplamiento/desacoplamiento.
- Se suministran cinco (5) interruptores Tool-ID independientes (0-99999).
- Entradas de sensor listas para bloquear (R1 y R2), bloqueadas y desbloqueadas.
Materiales
- Carcasa de aluminio anodizado
- Muelle y clavijas de contacto chapados en metal precioso
- Juntas de nitrilo.
| Especificación | Valor |
|---|---|
| Características eléctricas | Alimentación US1 y US2 – 10 Amp/12-30VDC |
| Peso lateral maestro | 1.11 kg |
| Peso del lado de la herramienta | 0.79 kg |
| Número total de clavijas | |
| Pins Descripción | |
| Temperatura de funcionamiento | 0 °C a 50 °C |
| Tipo de señal | PROFINET |
| Descargar | Descripción |
|---|---|
| 9121-DL4-T | Módulo de control PROFINET DL4 – Lado de la herramienta |
| 9121-DL4-M | DL4 Módulo de control PROFINET – Lado maestro |
- Filtrar por Número de pieza
- 9121-DL14-T
- 9121-DL4-M
- 9121-DL4-T
| Número de pieza | Descripción | ||
|---|---|---|---|
 |
9121-DL14-T | El módulo PROFINET Tool proporciona un puerto Ethernet y admite Tool-ID a través del módulo maestro. Conector Push-Pull RJ45 para Ethernet, conector Push-Pull de 5 pines para alimentación US1 y US2, conector hembra M12 de 5 pines para soportar ETI basada en RFID en la herramienta, Tool-ID 0-99999 ajustable con interruptores de rueda selectora. Soporta Prevención de Arco en el Maestro. Compatible con DL4-M – Lado de la herramienta |
|
|
|
9121-DL4-M | Módulo PROFINET con conmutador Ethernet, conector Push-Pull RJ45 para comunicaciones Ethernet, conector Push-Pull de 5 patillas para alimentación US1/US2, prevención de arcos aplicada a la alimentación US1/US2. Conector hembra M12 de 5 patillas para interruptor de seguridad Klaschka, TSI, detección de bloqueo/desbloqueo/RTL con cables LED – Lado maestro |
|
|
|
9121-DL4-T | El módulo PROFINET proporciona un puerto Ethernet y admite Tool-ID a través del módulo maestro. Conector Push-Pull RJ45 para Ethernet, conector Push-Pull de 5 pines para alimentación US1/US2, Tool-ID 0-99999 ajustable con interruptores de rueda selectora – Lado de la herramienta |
|
