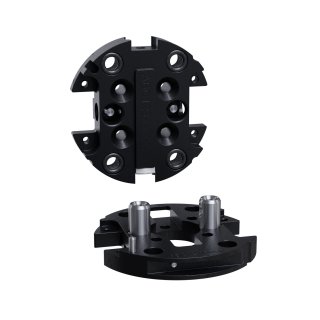

Características del producto
- (4) Puertos integrados de paso de aire M5 o #10-32 en un diseño compacto (93,8 gramos) con racores y módulos E04
- Diseño extremadamente compacto y ligero para robots «araña» o delta de alta velocidad.
- El sistema No-Touch Locking™ supera holguras de recogida de 1,0 mm para facilitar el aprendizaje del robot.
- El diseño patentado del mecanismo de bloqueo a prueba de fallos hace que la fuerza ejercida sobre el pistón sea mínima
- Todas las piezas de bloqueo están fabricadas en acero inoxidable Rc58.
- Dispone de dos (2) superficies planas para montar módulos eléctricos y aumentar la funcionalidad
- Características de alineación en el cuerpo del Cambiador de herramientas para una mayor resistencia a la torsión y una mejor facilidad de mantenimiento.
| Specification | Value |
|---|---|
| Descripción | Maestro del cambio rápido |
| Detección de bloqueo | no es posible |
| Límite de carga útil recomendado | 1,5 kg |
| Fuerza de bloqueo | 170 N |
| Repetibilidad | 0,01 mm |
| Peso | 0,03 kg |
| Pasamuros neumáticos, tipo I | 4 x M5 a 150 l/min |
| Bloquear/desbloquear la conexión neumática | M3 |
| Momento estático Mxy | 1 Nm |
| Momento estático Mz | 1 Nm |
| Momento dinámico Mxy | 2 Nm |
| Momento dinámico Mz | 2 Nm |
| Máximo momento Mxy | 6 Nm |
| Momento máximo Mz | 6 Nm |
| Desplazamiento máximo de bloqueo, Z | 1 mm |
| Desplazamiento máximo de bloqueo, XY | ±2 mm |
| Desplazamiento máximo de bloqueo, angular XY | ±0,7° |
| Desplazamiento máximo de bloqueo, angular en el eje Z | ±1° |
| Temperatura ambiente mín./máx. | 5/60 °C |
| Presión de funcionamiento mín./máx. | 4,2/7 bar |
| Horario de apertura y cierre | 0,1/0,1 s |
| Volumen del cilindro por carrera doble | 1,2 cm³ |
| Esquema de montaje del módulo | M1 |
| Descargar | Descripción |
|---|---|
| Herramienta QC-1 – Euro | Herramienta QC-1 – Euro |
| QC-1 Master-Euro | QC-1 Master – Euro |
- Filtrar por Número de pieza
- 9120-TSS-MM-7869
| Número de pieza | Descripción | ||
|---|---|---|---|
 |
9120-TSS-MM-7869 |
Módulo de montaje TSS para QC-001 |
|
