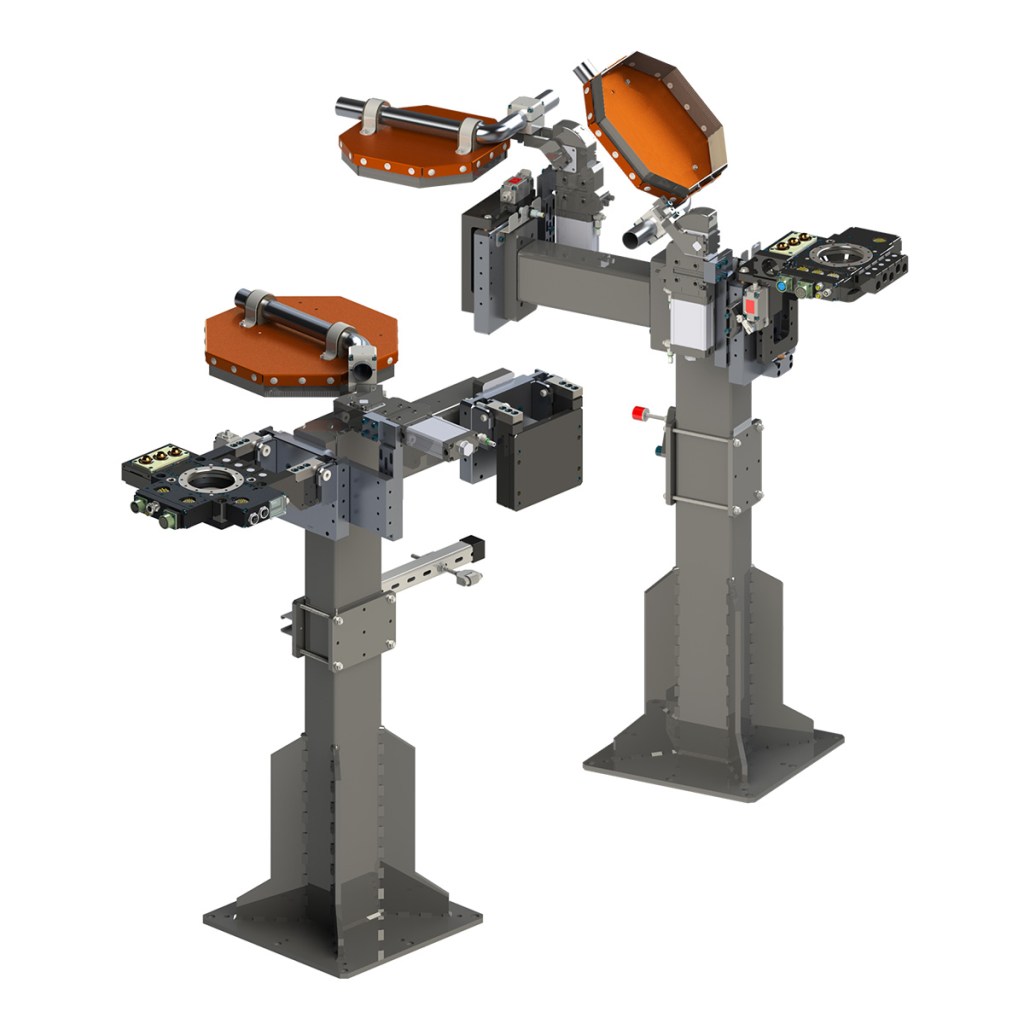

Portaherramientas modular TSL para cambiadores de herramientas grandes

Gran portaherramientas con cambiadores de herramientas

Portaherramientas modular TSL para cambiadores de herramientas grandes

El sistema de soporte para herramientas grandes de ATI, o TSL, es compatible con los modelos QC-150 y superiores del cambiador de herramientas de ATI. El sistema está diseñado para la durabilidad, la longevidad y la máxima flexibilidad para adaptarse a la mayoría de las aplicaciones de los clientes. El sistema configurable permite especificar la altura de la herramienta, el desplazamiento, el blindaje y la detección. Para ahorrar espacio, el TSL puede incluso almacenar dos herramientas en el mismo poste. Los TSL de ATI se utilizan actualmente en las principales plantas de automoción de todo el mundo.

Número de modelo: TSL
Hable con nuestros expertos

Productos relacionados

Nuevo
Puesto de herramientas grande con cambiador de herramientas de la serie 9128

Soporte modular TSL8 para cambiadores de herramientas de la serie 9128

Portaherramientas con cambiadores de herramientas

Portaherramientas modular TSM para cambiadores de herramientas medianos

Soporte para herramientas pequeñas con cambiador de herramientas

Portaherramientas modular TSS para cambiadores de herramientas pequeños

Características del producto Documentos y descargas Accesorios

Características del producto

  • Ganchos y colgadores compactos para minimizar la altura de la pila y proporcionar un método de descarga sencillo y eficaz.
  • Robustas soldaduras de acero con recubrimiento de polvo para garantizar la durabilidad a largo plazo en las condiciones de planta más severas.
  • Se ofrecen sensores e interruptores opcionales para detectar la presencia de herramientas, el estado del escudo y el enclavamiento del soporte de herramientas.
  • Escudos opcionales para proteger el equipo del polvo, la escoria de soldadura y otros residuos nocivos.
  • Integración de herramientas específicas para el trabajo: Los ingenieros de ATI trabajarán con usted para diseñar interfaces personalizadas para sus herramientas que sean específicas para el trabajo. Póngase en contacto con ATI para obtener más información.
    Descargar Tipo de descarga Idioma
    Manual del producto TSL Tool Stand Manuales Inglés
    Soportes de herramientas TSL – 48″ de altura con módulos rígidos de doble pasador y buje, placas de interfaz de herramientas, sensores individuales, interruptores TSI y escudos verticales contra residuos Dibujos Inglés
    Soportes de herramientas TSL – 48″ de altura con módulos rígidos de doble pasador y buje, placas de interfaz de herramientas personalizadas, sensores individuales, interruptores TSI y escudo horizontal contra residuos Dibujos Inglés
    Soportes para herramientas TSL – 48″ de altura con módulos rígidos de doble gancho y estilo percha, módulos de gancho para herramientas NA2/NA3, interruptores TSI y protector horizontal contra residuos Dibujos Inglés
    Soportes para herramientas TSL – 48″ de altura con módulo compatible de gancho único y estilo percha, placa de gancho para herramientas vertical y sensor de proximidad Dibujos Inglés
    Placa de interfaz de utillaje TSL para QC-150 – Vacía Dibujos Inglés
    Placa de interfaz de utillaje TSL – Vacía Dibujos Inglés
    Módulo de gancho TSL, rígido Dibujos Inglés
    TSL Conjunto de placa de gancho para utillaje, en blanco Dibujos Inglés
    Módulo de pasador y buje TSL, rígido Dibujos Inglés
    TSL Placa de interfaz de utillaje vertical – Vacía Dibujos Inglés
    TSL Placa de interfaz de utillaje vertical con (4)M8, (4) espigas M6 Dibujos Inglés
    Módulo de poste TSL, (1) módulo de pasador rígido y buje, 48″ de altura Dibujos Inglés
    Módulo de poste TSL, (1) módulo de gancho rígido, 48″ de altura Dibujos Inglés
    Módulo de poste TSL, (2) módulos de gancho rígido, 48″ de altura Dibujos Inglés
    Módulo de poste TSL, (2) módulos de pasador rígido y buje, 48″ de altura Dibujos Inglés
    Número de pieza Descripción
    9120-TSL-RMH-R000

    Módulo de gancho TSL, rígido
    9121-TSL-TH-5641

    TSL Conjunto de placa de gancho para utillaje, en blanco
    9120-TSL-RMB-R000

    Módulo de pasador y buje TSL, rígido
    9120-TSL-PM-148B-R000

    Módulo de poste TSL, (1) módulo de pasador rígido y buje, 48″ de altura
    9120-TSL-PM-148H-R000

    Módulo de poste TSL, (1) módulo de gancho rígido, 48″ de altura
    9120-TSL-PM-248B-R000

    Módulo de poste TSL, (2) módulos de pasador rígido y buje, 48″ de altura
    9120-TSL-PM-248H-R000

    Módulo de poste TSL, soporte doble con (2) módulos de gancho rígido, 48″ de altura
    9120-TSL-HBB-4115

    Placa de interfaz de utillaje TSL – Vacía
    9120-TSL-HBC-9039

    TSL Placa de interfaz de utillaje para QC-210, 125 mm C.A., (2) pasador 10, (6) M10, 100 mm pasante
    9120-TSL-HBC-9040

    TSL Placa de interfaz de utillaje para QC-310, 200mm B.C., (2) pasador 12, (10) M12, 125mm pasante
    9120-TSL-HBQ-8389

    Placa de interfaz de utillaje TSL para QC-150 y QC-160 – Vacía
    9120-TSL-VBB-3328

    TSL Placa de interfaz de utillaje vertical – Vacía
    9120-TSL-VBC-11618

    TSL Placa de interfaz de utillaje vertical con (4)M8, (4) espigas M6
