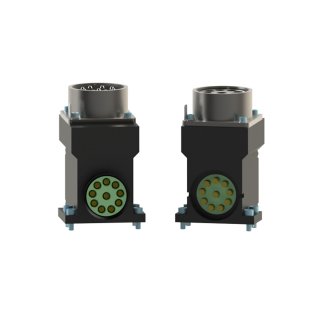

Caractéristiques du produit
Caractéristiques
- 9 broches.
- 28 A (30 A pour le MT9A), 500 V CA/700 V CC.
- Contact de mise à la terre de sécurité fourni pour acheminer la mise à la terre du module maître vers l’outil.
- Connecteurs de type Amphenol MS pour l’interfaçage entre les modules maître et outil.
- Joint d’étanchéité résistant aux fluides sur les contacts.
- Le module doit être monté sur un Changeur d’outils QC-40 ou plus grand afin de supporter le courant nominal maximal et un cycle de service de 100 % sans surchauffe.
- La température ambiante maximale admissible dans ces conditions est de 100 degrés F.
- Le module maître peut dépasser nettement au-dessus de la plaque maître. Ajustez la plaque d’interface du robot si nécessaire pour compenser ce dépassement.
- Le module d’outil peut dépasser vers le bas de la plaque d’outil.
- Disponible avec des joints en Viton
Matériaux
- Boîtier en aluminium
- Broches de contact spécialement conçues pour une faible résistance
- Broches de contact plaquées de métaux précieux
- Joint en nitrile.
| Specification | Value |
|---|---|
| Caractéristiques électriques | 28 A (30 A pour le MT9A)/500 V CA/700 V CC |
| Poids du côté maître | 0,56 kg |
| Poids latéral de l'outil | 0,49 kg |
| Nombre total de broches | 9 |
| Plage de températures de fonctionnement | de -28,9 °C à 65,6 °C |
| Télécharger | Description |
|---|---|
| 9120-MTS9-T | Module électrique pour outil à 9 broches, 28 A, 500 V CA/700 V CC. Le module doit être monté sur un Changeur d’outils de type QC-100 ou supérieur afin de supporter le courant nominal maximal et un cycle de service de 100 % sans surchauffe. La température ambiante maximale admissible dans ces conditions est de 100 °F. Version droite |
| 9120-MTS9-M | Module maître électrique axial à 9 broches, 28 A, 500 V CA/700 V CC |
- Filtrer par Numéro de pièce
- 9120-MT9A-M
- 9120-MT9A-T
- 9120-MT9-M-VL
- 9120-MTS9-M
- 9120-MTS9-T
| Numéro de pièce | Description | ||
|---|---|---|---|
 |
9120-MT9A-M | module électrique 9 broches, 30 Amp, 500VAC/700VDC avec prise MS 9 broches et fils 10AWG – Côté maître |
|
|
|
9120-MT9A-T | module électrique 9 broches, 30 Amp, 500VAC/700VDC avec prise MS 9 broches et fils 10AWG – Côté outil |
|
|
|
9120-MT9-M-VL | module électrique à 9 broches, 28 Ampères, 500VAC/700VDC, joints Viton – côté maître |
|
|
|
9120-MTS9-M | module axial électrique 28 Amp, 9 broches, 500VAC/700VDC. Version droite – côté maître |
|
|
|
9120-MTS9-T | module électrique axial 28 ampères, 9 broches, 500VAC/700VDC. Version droite – côté outil |
|
