Caractéristiques du produit
Caractéristiques
- Fournit un service fluide/air aux plaques Master et Tool.
- orifices G de 1/2″.
- (5) orifices auto-obturants (côté maître et côté outil).
- acier inoxydable de la série 300 pour une protection contre la corrosion.
- 6,9 bars (100 psi) maximum.
- Ne convient pas pour le service sous vide.
Matériaux
- Boîtiers en acier inoxydable
- Composants de la vanne en acier inoxydable, en nitrile et en PVC
| Spécifications | Valeur |
|---|---|
| Débit nominal | 1.6 |
| Poids du côté maître | 3.25 kg |
| Poids du côté de l’outil | 2.33 kg |
| Plage de température opérationnelle | -28,9 °C à 65,6 °C |
| Type d’utilité | Fluide/Air |
| Télécharger | Description |
|---|
- Filtrer par Numéro de pièce
- 9121-AQ4-T
- 9121-FH10-M
- 9121-FH10-T
| Numéro de pièce | Description | ||
|---|---|---|---|
 |
9121-AQ4-T | Module pneumatique avec (1) G 1/2 (BSPP), 3/8 Poppets à S5 – côté outil |
|
|
|

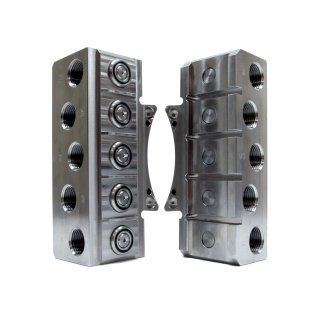

9121-FH10-M | Module produit/air en acier inoxydable avec (5) orifices G 1/2 (BSPP) auto-étanches, clapets 3/8 – côté maître |
|
|
|
9121-FH10-T | Module produit/air en acier inoxydable avec (5) orifices G 1/2 (BSPP) à obturation automatique, clapets 3/8 – côté outil |
|
