Caractéristiques du produit
Caractéristiques

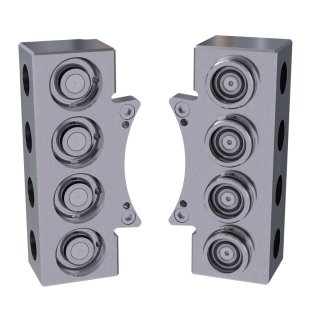

- Le FH12 fournit un service fluide/air aux plaques Master et Tool.
- (4) orifices auto-obturants sur les côtés maître et outil du FH12.
- Interface client G1/2 (BSPP).
- Orifice à mamelon avec joint radial.
- Les boîtiers des modules FH12 sont en acier inoxydable de la série 300 pour une protection contre la corrosion.
- 6,9 bars (100 psi) maximum.
- Ne convient pas pour le service sous vide.
- Le côté outil AP5 s’adapte au côté maître FH12 et est destiné à une utilisation pneumatique pour les effecteurs de manutention.
- Un (1) orifice auto-obturant sur le côté AP5 Tool.
Matériaux
- Boîtiers en acier inoxydable
- Composants de la valve en acier inoxydable, Nitrile et PVC
| Spécifications | Valeur |
|---|---|
| Débit nominal | 1.6 |
| Poids du côté maître | 2.90 kg |
| Poids du côté de l’outil | 2.27 kg |
| Plage de température opérationnelle | -28,9 °C à 65,6 °C |
| Type d’utilité | Fluide/Air |
| Télécharger | Description |
|---|---|
| 9121-AP5-T | Module d’air avec (1) orifice G1/2 (BSPP) auto-étanche, composants de vanne 3/8, alésage en C pour orifice d’embout, côté outil |
| 9121-FH12-M | Module produit/air en acier inoxydable avec (4) orifices auto-étanches G1/2 (BSPP), composants de vanne 3/8, orifice pour mamelon avec joint radial, côté maître |
| 9121-FH12-T | Module produit/air en acier inoxydable avec (4) orifices auto-étanches G1/2 (BSPP), composants de vanne 3/8, alésage en C pour orifice de mamelon, côté outil |
- Filtrer par Numéro de pièce
- 9121-AP5-T
- 9121-FH12-M
- 9121-FH12-T
| Numéro de pièce | Description | ||
|---|---|---|---|
 |
9121-AP5-T | Module d’air avec (1) orifice auto-étanche G1/2 (BSPP), composants de vanne 3/8, alésage en C pour orifice d’embout – côté outil |
|
|
|
9121-FH12-M | Module produit/air en acier inoxydable avec (4) orifices auto-étanches G1/2 (BSPP), composants de vanne 3/8, orifice pour mamelon avec joint radial – côté maître |
|
|
|
9121-FH12-T | Module produit/air en acier inoxydable avec (4) ports auto-étanches G1/2 (BSPP), composants de vanne 3/8, port d’embout avec joint radial – côté outil |
|
