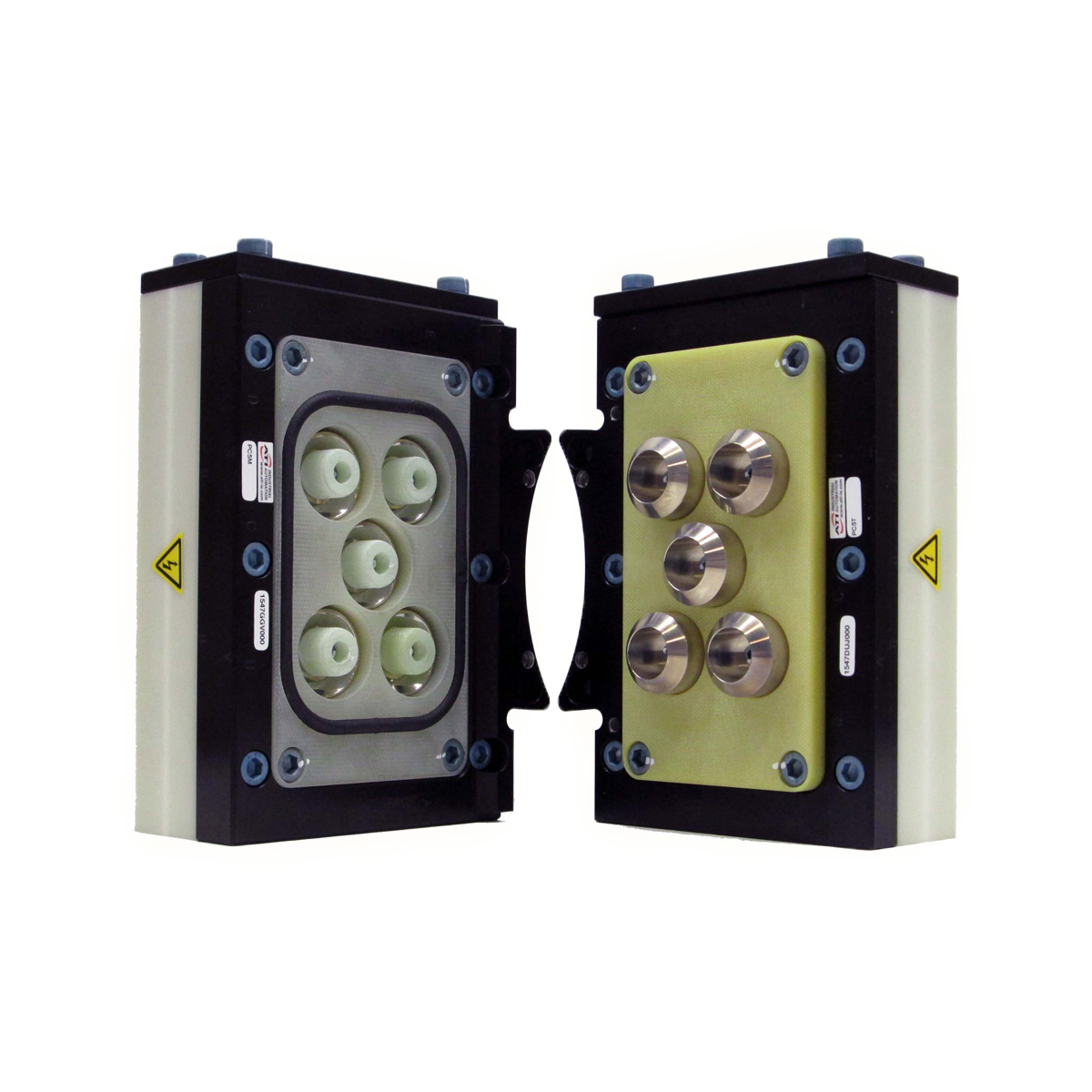

Caractéristiques du produit
Caractéristiques
- Conçus pour acheminer un courant élevé depuis une alimentation électrique vers l’outillage du client.
- Cinq (5) contacts en cuivre plaqués au rhodium, chacun capable de supporter 150 ampères lorsqu’ils sont couplés.
- La tension ne doit pas dépasser 600 volts.
- Utilise une technologie avancée et brevetée d’accouplement conique pour transférer le courant du maître à l’outil.
- Les surfaces coniques d’accouplement offrent une grande surface de contact, une excellente tolérance au désalignement et permettent un accouplement/désaccouplement efficace sans forces de ressort élevées ni usure excessive.
- L’alimentation doit être coupée et déchargée avant tout changement d’outil. Le module n’est pas un interrupteur.
- Les pointes de contact se remplacent facilement, si nécessaire.
- Les contacts côté maître, encastrés et protégés par un capot, empêchent tout contact accidentel avec les personnes.
- Broche centrale allongée pour une protection « premier contact / dernier déconnexion ».
- Bases de contact dimensionnées pour les câbles de calibre AWG n° 6 à n° 4.
Matériaux
- Contacts plaqués de métaux précieux.
| Specification | Value |
|---|---|
| Caractéristiques électriques | 150 ampères |
| Poids du côté maître | 1,49 kg |
| Poids latéral de l'outil | 1,53 kg |
| Nombre total de broches | 5 |
| Description des broches | |
| Plage de températures de fonctionnement | de -28,9 °C à 65,6 °C |
| Type | Modules à courant élevé |
- Filtrer par Numéro de pièce
- 9005-20-2469
| Numéro de pièce | Description | ||
|---|---|---|---|
|
9005-20-2469 | Plaque de montage, PG29, 18-25mm, PC5 |
|
- Filtrer par Numéro de pièce
- 9121-PC5-M
- 9121-PC5-T
| Numéro de pièce | Description | ||
|---|---|---|---|
|
9121-PC5-M | Module de puissance, 150A, 5 contacts, bases de contact #4 – Côté maître |
|
|
9121-PC5-T | Module d’alimentation, 150A, 5 contacts, embases #4 – Côté outil |
|
