Modules de changement d’outils

Modules PROFINET : DL12

Modules utilitaires du changeur d'outils PROFINET

Modules PROFINET : DL12

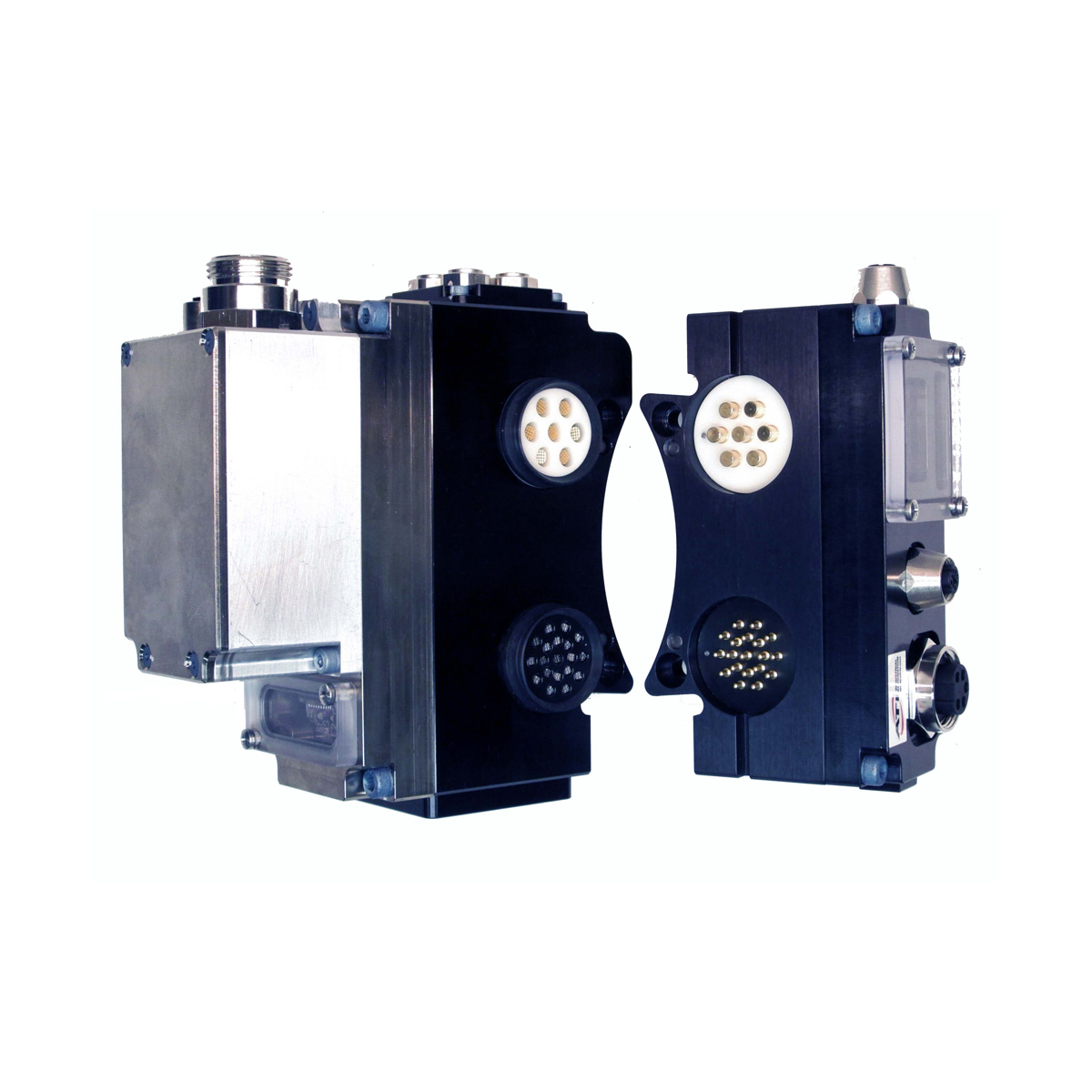

Module PROFINET avec commutateur Ethernet intégré. Connecteur M12 à 4 broches codées en D pour la communication PROFINET, mini-connecteur à 5 broches pour l’alimentation auxiliaire commutée et non commutée. Prévention de l’arc électrique appliquée à l’alimentation auxiliaire commutée et non commutée. Verrouillage, déverrouillage et détection RTL avec câbles LED sur le maître. L’identification de l’outil à partir du module de l’outil est également prise en charge. Le circuit de sécurité est conforme à la norme ISO 13849 PLd.

Voir toutes les caractéristiques
Numéro de modèle :  DL12
Parlez à nos experts

Produits apparentés

Caractéristiques du produit Spécifications Documents et téléchargements Composants

Caractéristiques du produit

Caractéristiques

  • Les modules DL12 permettent la communication et le contrôle du changeur d’outils à l’aide d’une interface PROFINET.
  • Un commutateur Ethernet intégré permet à un seul câble PROFINET de contrôler le changeur d’outils et de connecter les appareils PROFINET en aval.
  • Un connecteur Minifast à 5 broches est fourni sur les modules Master et Tool pour l’interface avec l’alimentation.
  • Un connecteur M12 codé en D est fourni sur les modules Master et Tool pour l’interface avec PROFINET.
  • Prévention de l’arc appliquée à l’alimentation US1 et US2, au verrouillage, au déverrouillage et à la détection RTL avec des câbles LED sur le maître.
  • le Tool-ID à 5 chiffres du module Tool est également pris en charge (0-99999).
  • Doit utiliser les adaptateurs de vanne JR4, JT7, JU4 ou JU5 pour contrôler le mécanisme de verrouillage du changeur d’outil.

Matériaux

  • Boîtier en aluminium anodisé
  • Ressort et broches de contact plaqués de métaux précieux.
  • Joints en nitrile.
Specification Value
Caractéristiques électriques Passage de l’alimentation – 10 ampères
Signal – 3 Ampères/30VDC max.
Poids du côté maître 1.19 kg
Poids du côté de l’outil 0.65 kg
Nombre de broches totales
Broches Description
Plage de température opérationnelle 0 °C à 50 °C
Type de signal PROFINET
Télécharger Type de téléchargement Langue
9630-20-DL12 Dessins Anglais
9620-20-C-DL12 Manuels Anglais
Numéro de pièce Description
Support d'outils 9121-DL12-M Module PROFINET avec commutateur Ethernet intégré. Connecteur M12 à 4 broches codées en D pour la communication PROFINET, mini-connecteur à 5 broches pour l’alimentation auxiliaire commutée et non commutée. Prévention de l’arc électrique appliquée à l’alimentation auxiliaire commutée et non commutée. Verrouillage, déverrouillage et détection RTL avec câbles LED sur le maître. L’identification de l’outil à partir du module de l’outil est également prise en charge. Le circuit de sécurité est conforme à la norme ISO 13849 PLd – côté maître
Support d'outils 9121-DL12-T Module PROFINET avec connecteur M12 à 4 broches codé en D pour PROFINET, mini-connecteur à 5 pôles pour l’alimentation auxiliaire ; prend en charge la prévention des arcs électriques ; M12 à 5 broches pour prendre en charge le TSI sur l’outil et le commutateur indépendant à 5 broches Tool-ID – côté outil
