Caractéristiques du produit
- (4) Orifices de passage d’air intégrés M5 ou #10-32 dans un boîtier compact (93,8 grammes) avec raccords et modules E04
- Conception extrêmement compacte et légère pour les robots « araignées » ou delta à grande vitesse.
- La technologie No-Touch Locking™ permet de surmonter des écarts de préhension de 1,0 mm pour faciliter l’apprentissage du robot.
- La conception brevetée du mécanisme de verrouillage « Fail-Safe » permet de réduire la force exercée sur le piston
- Toutes les pièces de verrouillage sont en acier inoxydable Rc58.
- Deux (2) méplats disponibles pour le montage de modules électriques, offrant ainsi davantage de fonctionnalités
- Dispositifs d’alignement intégrés au corps du Changeur d’outils pour une meilleure résistance à la torsion et une facilité d’entretien accrue.
| Specification | Value |
|---|---|
| Description | Maître du changement rapide |
| Détection de verrouillage | impossible |

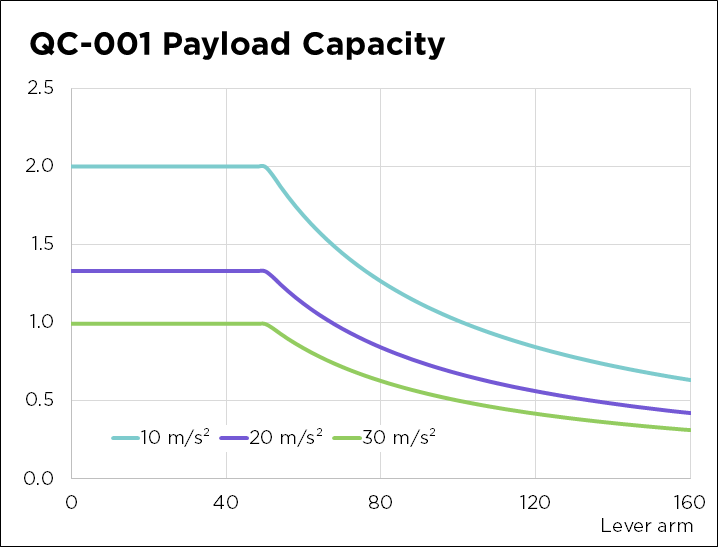

| Limite de charge utile recommandée | 1,5 kg |
| Force de verrouillage | 170 N |
| Répétabilité | 0,01 mm |
| Poids | 0,03 kg |
| Traversées pneumatiques, type I | 4 x M5 à 150 l/min |
| Verrouillage/déverrouillage du raccord pneumatique | M3 |
| Moment statique Mxy | 1 Nm |
| Moment statique Mz | 1 Nm |
| Mxy, le moment dynamique | 2 Nm |
| Moment dynamique Mz | 2 Nm |
| Moment maximal Mxy | 6 Nm |
| Moment maximal Mz | 6 Nm |
| Décalage maximal de verrouillage, Z | 1 mm |
| Décalage maximal de verrouillage, XY | ±2 mm |
| Décalage maximal de verrouillage, angulaire XY | ±0,7° |
| Décalage de verrouillage maximal, angle Z | ±1° |
| Température ambiante min./max. | 5/60 °C |
| Pression de service min./max. | 4,2/7 bars |
| Heures d'ouverture et de fermeture | 0,1/0,1 s |
| Volume du cylindre par double course | 1,2 cm³ |
| Schéma de montage du module | M1 |
| Télécharger | Description |
|---|---|
| Outil QC-1 – Euro | Outil QC-1 – Euro |
| QC-1 Master-Euro | QC-1 Master – Euro |
- Filtrer par Numéro de pièce
- 9120-TSS-MM-7869
| Numéro de pièce | Description | ||
|---|---|---|---|
 |
9120-TSS-MM-7869 |
Module de montage TSS pour QC-001 |
|
