Moduli di cambio utensile

Moduli discreti: VB5

Moduli discreti: VB5

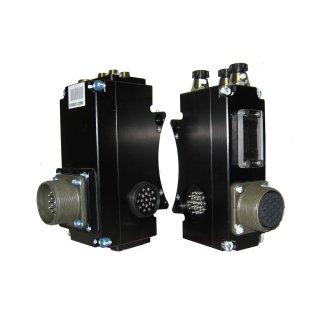

Modulo discreto, Amphenol a 19 pin, blocco a 19 pin, interblocco del supporto utensili sul lato utensili, 10 passanti, sensori NPN (a emissione) in modalità bloccata, sbloccata e RTL

Visualizza tutte le funzionalità
Numero di modello:  VB5
Contatta i nostri esperti

Caratteristiche del prodotto Specifiche tecniche Documenti e download Modelli CAD 3D Componenti

Caratteristiche del prodotto

Caratteristiche

  • Il modulo Discrete Signal Integrated Valve consente la comunicazione e il controllo del Cambiatore utensili.
  • Sono forniti connettori Amphenol tipo MS per l’interfaccia con il cliente.
  • Una valvola solenoide integrata, singola o doppia (versioni “sourcing” disponibili sul modulo adattatore per valvole Jxx), controlla il meccanismo di bloccaggio del Cambiatore utensili.
  • Sono disponibili fino a 10 passanti di segnale per l’uso da parte del cliente.
  • Un manicotto flessibile circonda il blocco dei pin e sigilla il collegamento dall’umidità quando è accoppiato.
  • La tecnologia brevettata Tool Stand Interlock (TSI) è fornita tramite un connettore sul modulo utensile. L’integrazione di un finecorsa meccanico consentirà all’elettrovalvola integrata di disaccoppiare il Cambiatore utensili SOLO quando l’utensile si trova nel supporto.
  • Sono supportati ingressi per sensori NPN (tipo a assorbimento) Ready-to-Lock (R1 e R2), di blocco e di sblocco.
  • Design compatto.

Materiali

  • Alloggiamento e coperchio in alluminio
  • Finestrino in policarbonato trasparente
  • Contatti placcati in rodio
  • Guarnizioni in nitrile
  • Blocco per spilli in nylon.
Specification Value
Caratteristiche elettriche Segnali di controllo – Segnali di passaggio a 24
V CC – 5 A/250 V
Peso laterale principale  0,80 kg
Peso laterale dell'utensile 0,62 kg
Numero totale di pin 16
Descrizione dei pin
Intervallo di temperatura di funzionamento da -28,9 °C a 65,6 °C
Tipo di segnale
Scarica Tipo di download Lingua
9630-20-VB5M VB2T Disegni Inglese
9620-20-C-VB5 Manuali Inglese
9620-20-D-V200E Manuali Inglese
Scarica Descrizione
9121-VB5-M Modulo principale per segnali discreti con connettore Amphenol a 19 pin, blocco a 19 pin, compatibile con sensori L/U/R1/R2 e valvola integrata
Codice articolo Descrizione
Cavalletto portautensili 9121-VB2-T Modulo discreto, Amphenol a 19 pin, blocco a 19 pin, interblocco del supporto dell’utensile, 16 passanti (abbinato a VB2-M) – Lato utensile
Cavalletto portautensili 9121-VB5-M Modulo discreto, Amphenol a 19 pin, blocco a 19 pin, interblocco del supporto utensile, 10 passaggi, sensori NPN (sinking) bloccati, sbloccati e RTL – Lato master

Moduli compatibili
