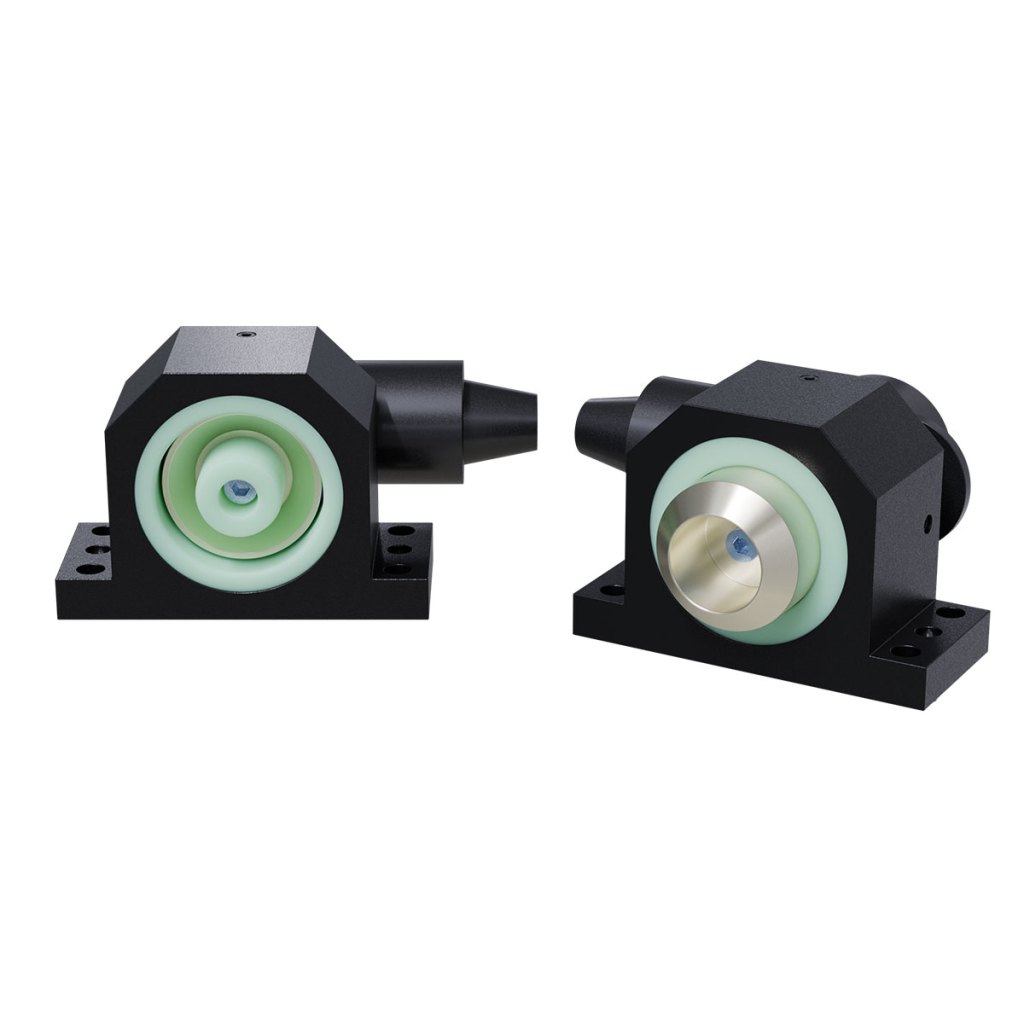

Moduli ad alta corrente: PG3

Caratteristiche

• Fornisce un collegamento di terra per le attrezzature del cliente. Da non utilizzare per l’alimentazione.
• Un singolo (1) contatto in rame placcato, in grado di trasportare 200 Ampere.
• La tensione non deve superare i 600 Volt. La corrente non deve superare i 200 Ampere.
• Utilizza una tecnologia avanzata e brevettata di accoppiamento conico per trasferire la corrente dal Master all’utensile.
• Le superfici coniche di accoppiamento garantiscono un’ampia area di contatto, un’eccellente tolleranza al disallineamento e consentono un accoppiamento/disaccoppiamento efficiente senza elevate forze elastiche o usura eccessiva.
• L’alimentazione deve essere scollegata e scaricata prima della sostituzione dell’utensile. Il modulo non è un interruttore.
• La punta di contatto è facilmente sostituibile, se necessario.
• I contatti sul lato Master, incassati e protetti da una copertura, impediscono il contatto accidentale da parte delle persone.
• Utilizza terminali ad anello a crimpare per il collegamento dei cavi del cliente. (Standard 2 AWG/35 mm², altre dimensioni disponibili o fornite dal cliente.)
• È richiesto l’uso di cavi altamente flessibili a trefoli sottili.
• Sezione massima del cavo: 1/0 AWG. (È necessario lasciare 6 mm di spazio libero sotto il modulo utensile per consentire la flessione del cavo.)

Materiali

• Contatti in rame placcato.
• Alloggiamento in alluminio
• Isolanti in FR4/G10
• Gomma di protezione
• Elementi di fissaggio in acciaio
