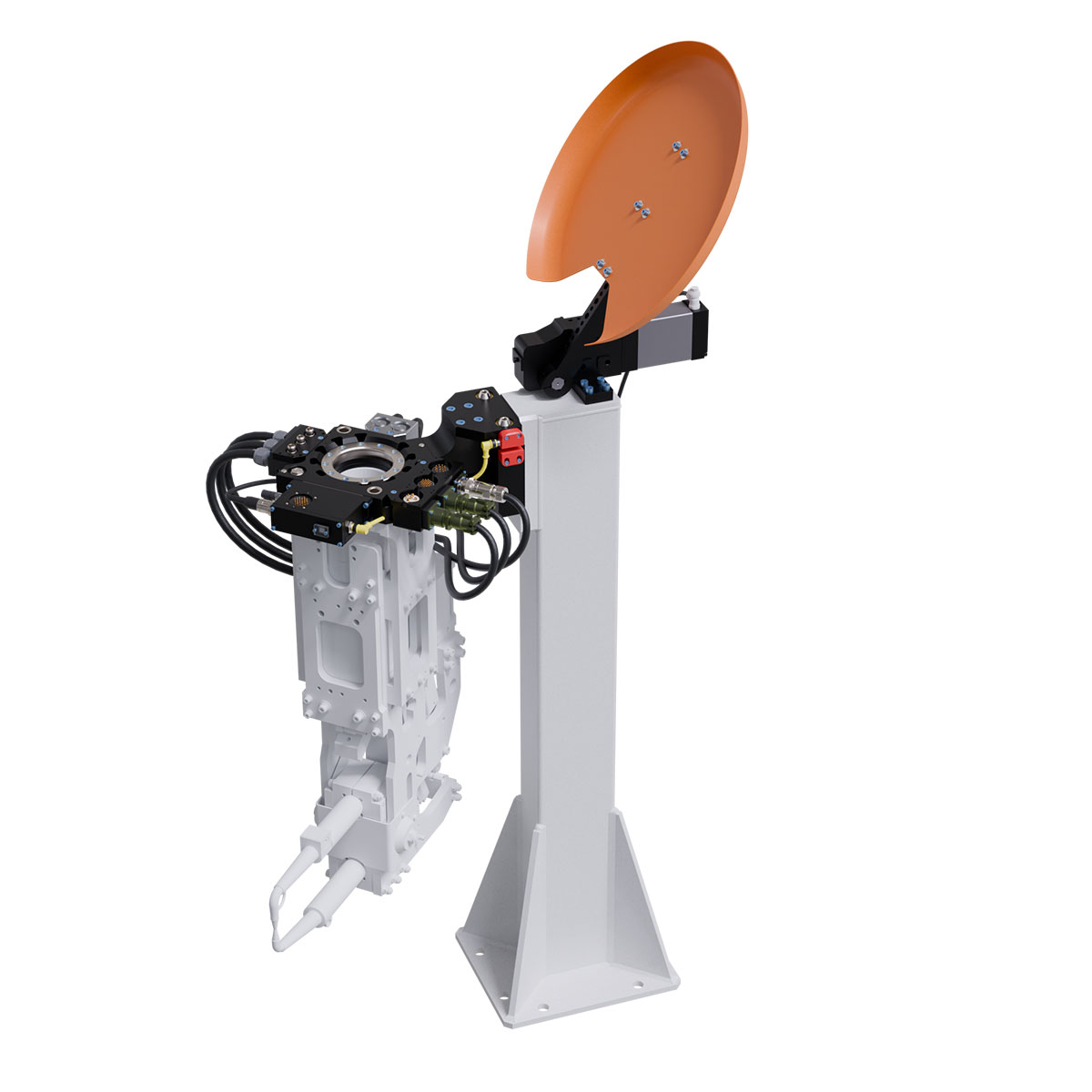

TSL8 Supporto modulare per cambiautensili serie 9128

Caratteristiche del prodotto

Ganci e appendini compatti per ridurre al minimo l’altezza della pila e fornire un metodo di scarico semplice ed efficace.
Robuste saldature in acciaio verniciato a polvere per garantire una lunga durata nelle condizioni più difficili dell’impianto.
Sono disponibili sensori e interruttori opzionali per la presenza dell’utensile, lo stato dello schermo e l’interblocco del supporto dell’utensile.
Scudi opzionali per proteggere l’attrezzatura da polvere, scorie di saldatura e altri detriti dannosi.

Scaricare	Tipo di download	Lingua
Manuale del prodotto del portautensili TSL	Manuali	Inglese
Supporti per utensili TSL – altezza 48″ con moduli rigidi a doppio perno e boccola, piastre di interfaccia utensili, sensori singoli, interruttori TSI e schermi anti-detriti verticali	Disegni	Inglese
Supporti per utensili TSL – altezza 48″ con moduli rigidi a doppio perno e boccola, piastre di interfaccia utensili personalizzate, sensori singoli, interruttori TSI e schermo orizzontale per detriti	Disegni	Inglese
Strutture per utensili TSL – altezza 48″ con moduli rigidi a doppio gancio e a gancio, moduli a gancio per utensili NA2/NA3, interruttori TSI e schermo orizzontale anti-detriti	Disegni	Inglese
Stands per utensili TSL – altezza 48″ con modulo conforme allo stile a gancio singolo e a gancio, piastra di aggancio verticale per utensili e sensore di prossimità	Disegni	Inglese
Piastra di interfaccia per utensili TSL per QC-150 – vuota	Disegni	Inglese
Piastra interfaccia utensili TSL – vuota	Disegni	Inglese
Modulo di aggancio TSL, rigido	Disegni	Inglese
TSL Gruppo piastra di aggancio per utensili, vuoto	Disegni	Inglese
Modulo pin e boccole TSL, rigido	Disegni	Inglese
Piastra di interfaccia per utensili verticali TSL – vuota	Disegni	Inglese
Piastra di interfaccia verticale per utensili TSL con (4) tasselli M8, (4) M6	Disegni	Inglese
Modulo montante TSL, (1) modulo perno rigido e boccola, altezza 48″	Disegni	Inglese
Modulo montante TSL, (1) modulo di aggancio rigido, altezza 48″	Disegni	Inglese
Modulo postale TSL, (2) moduli di aggancio rigidi, altezza 48″	Disegni	Inglese
Modulo montante TSL, (2) moduli rigidi con perno e boccola, altezza 48″	Disegni	Inglese

	Numero di parte	Descrizione
	9120-TSL-RMH-R000	Modulo di aggancio TSL, rigido
	9121-TSL-TH-5641	TSL Gruppo piastra di aggancio per utensili, vuoto
	9120-TSL-RMB-R000	Modulo pin e boccole TSL, rigido
	9120-TSL-PM-148B-R000	Modulo montante TSL, (1) modulo perno rigido e boccola, altezza 48″
	9120-TSL-PM-148H-R000	Modulo montante TSL, (1) modulo di aggancio rigido, altezza 48″
	9120-TSL-PM-248B-R000	Modulo montante TSL, (2) moduli rigidi con perno e boccola, altezza 48″
	9120-TSL-PM-248H-R000	Modulo postale TSL, doppio supporto con (2) moduli di aggancio rigido, altezza 48″
	9120-TSL-HBB-4115	Piastra interfaccia utensili TSL – vuota
	9120-TSL-HBC-9039	Piastra di interfaccia per utensili TSL per QC-210, 125 mm B.C., (2) tassello 10, (6) M10, 100 mm passante
	9120-TSL-HBC-9040	Piastra di interfaccia per utensili TSL per QC-310, 200 mm B.C., (2) tassello 12, (10) M12, 125 mm Thru
	9120-TSL-HBQ-8389	Piastra di interfaccia per utensili TSL per QC-150 e QC-160 – vuota
	9120-TSL-VBB-3328	Piastra di interfaccia per utensili verticali TSL – vuota
	9120-TSL-VBC-11618	Piastra di interfaccia verticale per utensili TSL con (4) tasselli M8, (4) M6
