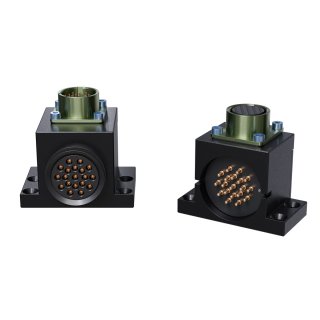

製品の特徴
特徴
- 19ピン。
- 5A/250VAC容量。
- 小型MSクイックディスコネクトコネクタ。
- マスター側ノータッチ接点。
- ツール側にツールIDオプション。
- 嵌合時、防湿・防塵シール付き。
- G、R、S、Tモジュールと嵌合可能。
材質
- アルミニウムハウジング
- 貴金属メッキヘッドスプリングピン
- 貴金属メッキコンタクトピン
- ニトリルシール
| 仕様 | 価値 |
|---|---|
| 電気定格 | 5アンペア/250VAC |
| マスター・サイド・ウェイト | 0.20キロ |
| ツール側重量 | 0.14キロ |
| 総ピン数 | 19 |
| 動作温度範囲 | -28.9 °C ～ 65.6 °C |
| ダウンロード | 説明 |
|---|---|
| 9120-R10-T | 19ピン(ユーザが使用できる14ピン – ピン配置図を参照)、5A/250VAC (R19)、(0～99)ツールID付きの電気モジュール (ツール側のみ)*9120-R10-Tは、R19WおよびR19Rマスタモジュールと互換性がありません。これらのマスターには、代わりに9120-RW10-Tを使用してください。 |
| 9120-R14-T | 19ピン(顧客用には14ピン使用可能 – ピン配置図参照)、5A/250VAC (R19)電気モジュール、(0-9)ツールID付き(ツール側のみ) |
| 9120-R19-M | 小型MSクイックディスコネクトコネクタ付き19ピン、5A/250VAC電気モジュール – マスター側 |
| 9120-R19-T-V | ツール側19ピン、5A/250VAC、MS小型クイックディスコネクトコネクタ、バイトンシール |
| 9120-R19-T | ミニチュアMSクイックディスコネクトコネクタ付き19ピン、5A/250VAC電気モジュール – 工具側 |
| 9120-R19RPD-M | 19ピン、5A/250VAC、電気モジュール、ミニチュアMSクイックディスコネクトコネクタ、ロック/アンロックセンサケーブル付属。ロック/アンロックセンサー用ライトアングルコネクター付き）。防湿性向上のためポット入り。9120-R19RP-M を置き換える。 |
| 9120-R19-M-2322 | マスター側R19モジュール、QC-60フラット用アダプタープレート付き |
| 9120-R19V-M | R19マスター／ビトン・シール付 |
| 9120-R19-M-VL | R19マスターモジュール（バイトンシール・テフロンジャケットワイヤー付き |
| 9120-R19W-M-V | マスター側19ピン5A/250VAC電気モジュール、MS小型クイックディスコネクトコネクタ付き。耐薬品性に優れたバイトンシール。ロック/ロック解除センサーケーブル追加。 |
| 9120-R19G-M | マスター側19ピン、5A/250VAC、電気モジュール（ゴールドピン、ミニMSクイックディスコネクトコネクタ付き |
| 9120-R19-T-VL | R19ツールモジュール、バイトンシール・テフロンジャケットワイヤー付き |
| 9120-R19-T-2323 | 工具側R19モジュールとアダプタープレートをQC-60フラットに接続。 |
| 9120-R19G-T | ツール側19ピン、5A/250VAC、電気モジュール（金色のピンとミニMSクイックディスコネクトコネクタ付き |
| 9120-R19w-m | マスター側19ピン5A/250VAC電気モジュール、MS小型クイックディスコネクトコネクター付き。ロック/アンロックセンサーケーブルを追加。 |
| 9120-R19R-M | 19ピン、5A/250VAC、電気モジュール、ミニチュアMSクイックディスコネクトコネクタ、ロック/アンロックセンサケーブル付属。ロック/アンロックセンサー用のライトアングルコネクターがある）。 |
- フィルター 品番
- 9120-R10-T
- 9120-R14-T
- 9120-R19G-M
- 9120-R19G-T
- 9120-R19-M
- 9120-R19-M-2322
- 9120-R19-M-VL
- 9120-R19R-M
- 9120-R19-T
- 9120-R19-T-2323
- 9120-R19-T-V
- 9120-R19-T-VL
- 9120-R19V-M
- 9120-R19W-M
- 9120-R19W-M-V
| 品番 | 説明 | ||
|---|---|---|---|
 |
9120-R10-T | ミニチュアMSクイックディスコネクトコネクタ付き19ピン、5A/250VAC電気モジュール |
|
|
|
9120-R14-T | ミニチュアMSクイックディスコネクトコネクタ付き19ピン、5A/250VAC電気モジュール |
|
|
|
9120-R19G-M | 19ピン、5Amp/250VAC、金ピンと小型MSクイックディスコネクトコネクタ付き電気モジュール – マスター側 |
|
|
|
9120-R19G-T | 19ピン、5Amp/250VAC、金ピンと小型MSクイックディスコネクトコネクタ付き電気モジュール – 工具側 |
|
|
|
9120-R19-M | ミニチュアMSクイックディスコネクトコネクタ付き19ピン、5A/250VAC電気モジュール |
|
|
|
9120-R19-M-2322 | 19ピン、5A/250VAC電気モジュール、QC-60フラットへのアダプタプレート付き – マスター側 (9120-R19-T-2323と嵌合) |
|
|
|
9120-R19-M-VL | 19ピン、5A/250VAC電気モジュール、バイトン・シール&テフロン・ジャケット・ワイヤ付き – マスター側 (9120-R19-T-VLと嵌合) |
|
|
|
9120-R19R-M | ミニチュアMSクイックディスコネクトコネクタ付き19ピン、5A/250VAC電気モジュール |
|
|
|
9120-R19-T | ミニチュアMSクイックディスコネクトコネクタ付き19ピン、5A/250VAC電気モジュール |
|
|
|
9120-R19-T-2323 | 19ピン、5A/250VAC電気モジュール、QC-60フラットへのアダプタプレート付き – 工具側 (9120-R19-M-2322と嵌合) |
|
|
|
9120-R19-T-V | 19ピン、5A/250VAC電気モジュール、MS小型クイックディスコネクトコネクタ、バイトンシール – 工具側 |
|
|
|
9120-R19-T-VL | 19ピン、5A/250VAC電気モジュール、バイトン・シールおよびテフロン・ジャケット・ワイヤ付き – 工具側 (9120-R19-M-VLと嵌合) |
|
|
|
9120-R19V-M | 19ピン、5A/250VAC電気モジュール、バイトンシール付き – マスター側 |
|
|
|
9120-R19W-M | ミニチュアMSクイックディスコネクトコネクタ付き19ピン、5A/250VAC電気モジュール |
|
|
|
9120-R19W-M-V | 19ピン、5A/250VAC電気モジュール、ロック/アンロック・センシング用ケーブル付き、バイタン・シール付き。 |
|
