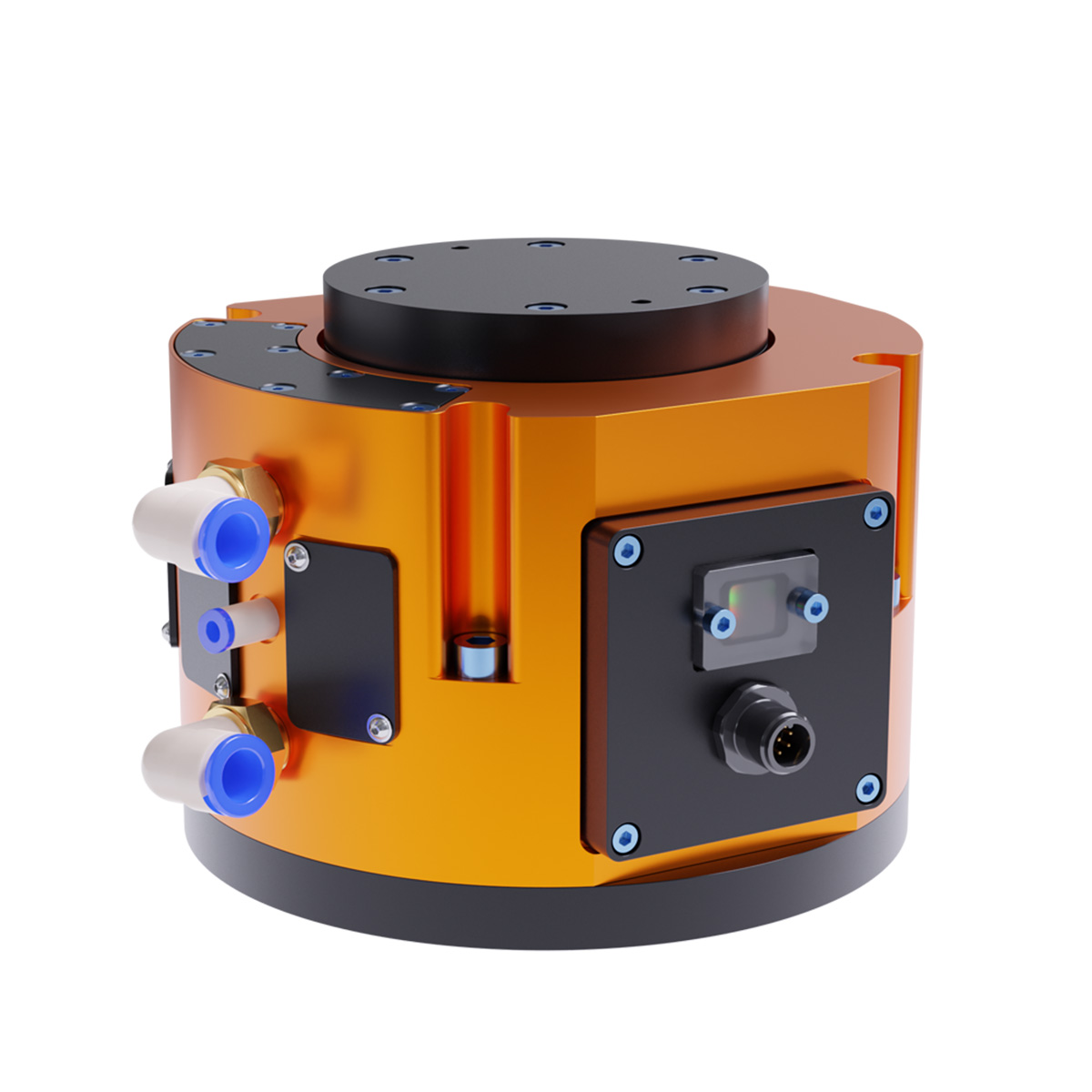

製品の特徴
- Z軸にコンプライアンスを提供。
- 調整可能な剛性：リセットピストンへの空気圧を変化させることで、コンプライアンス剛性をアプリケーションや積載量に応じて調整できます。
- ユーザーフレンドリーな制御インターフェース。
- 統合センシング：コンプライアンスセンサは、プロセス検証のために内部ピストン近接を監視します。
- 内蔵コンプライアンスにより、ロボットのプログラミングを減らし、その場で調整することができます。
- バリ取りユニットの背面または側面のロボットアームに装着。
- カスタムツールプレートのボルトパターンも可能。
- 重力補正。
- オプションのシールド信号ケーブルはM8 8ピンメスコネクタから終端なし、長さ10m：P/N 9150-C-0321108-U-00-10。
| 仕様 | 価値 |
|---|---|
| エアコネクション（コンプライアンス） | 3/8インチチューブ/10mmチューブ |
| エア接続（パージ） | 5/32インチチューブ/4mmチューブ |
| コンプライアンス・フォース・レンジ | 8.9 N – 85 N |
| コレットのコンプライアンス・トラベル | 12 mm |
| コンプライアンス・タイプ | パッシブ |
| マウント機能 | サイドマウントとロボット手首インターフェースプレート |
| 重量 | 3.54 kg |
| X/Y静モーメント容量 | 15 Nm |
| Z 静的モーメント容量 | 28 Nm |
| ダウンロード | 説明 |
|---|---|
| 9005-50-6254 | ACV-750～PCFCモーターキットアセンブリ |
| ピーシーエフシー | パッシブコンプライアント力制御、12mmストローク、オプションなし |
| 9005-50-6247 | インタフェースプレートキット、PCFCツール側～BC 50、（4）M6、リセス31.5、ダボ6 |
| 9005-50-6148 | ベンチマウントキット、PCFC |
| 3700-50-9276 | PCFCリアカバープレート、BC31.5、BC50、BC100、リセス20、各種ISOパターン用 |
- フィルター 品番
- 3700-50-9276
- 9005-50-6247
- 9005-50-6148
- 9005-50-6166
- 9005-50-6088
- 9005-50-6084
- 9005-50-6133
- 9005-50-6164
- 9005-50-6254
| 品番 | 説明 | ||
|---|---|---|---|
 |
3700-50-9276 |
PCFCリアカバープレート、BC31.5、BC50、BC100、リセス20、各種ISOパターン用 |
|
 |
9005-50-6247 | インタフェースプレートキット、PCFCツール側～BC 50、（4）M6、リセス31.5、ダボ6 |
|
 |
9005-50-6148 | ベンチマウントキット、PCFC |
|
 |
9005-50-6166 |
コンプライアンス（ドライエア）付き合体フィルタレギュレータエアプレップキット。エアインレット 1/2″ NPT。エアアウトレット：5/32″ 管継手 ( コンプライアンス ), 3/8″ 管継手 ( モーター )。コンプライアンスエア (5/32″) 用チューブ 10 フィート付属。モーターエア用チューブ（3/8インチ）が10フィート付属。 |
|
 |
9005-50-6088 | ピストンキット、PCFC-12 |
|
 |
9005-50-6084 | ポート縮小プラグキット、PCFC-12 |
|
 |
9005-50-6133 |
レギュレータキット、PCFC-12 |
|
 |
9005-50-6164 |
レギュレータ、1-60 psi、1/4 NPT。インレット：1/4インチNPT。アウトレット：1/4インチNPT。 |
|
 |
9005-50-6254 | ACV-750 to PCFCモーターキットアセンブリ アイドリング回転数: 15,000 RPM 出力: 750W 空気消費量：32CFM @ 90PSI PCFCキットマニュアル |
|
