リモート・センター・コンペンセーター

リモート・センター・コンペンセーター

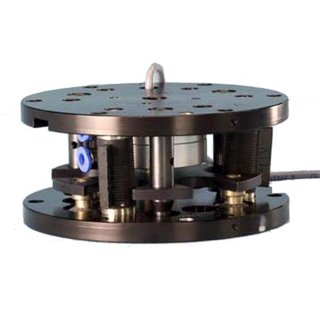

リモート・センター・コンペンセータ9116-211-A

  • 不可能なアセンブリを可能にします。
    • スクラップ、ダウンタイム、機械破損を減らします。
    • ジャム、ウェッジ、カジリを排除します。
    • 自動アセンブリの生産性を向上させます。
    • 公差が緩和されるため、機械と部品のコストが削減されます。
    • センタリングスリーブ、スプリング、2段RCCを置き換えます。
    • 不可能なアセンブリを可能にします。
    モデル番号 remote-center-compensators-rcc
    専門家に相談する

    関連製品

    Produktmerkmale Spezifikationen Dokumente & Downloads Zubehör

    Produktmerkmale

    • Reduziert Ausschuss, Ausfallzeiten und Maschinenschäden.
    • Eliminiert Verklemmen, Verkeilen, Festfressen.
    • Erhöht die Produktivität der automatischen Montage (schnellerer Durchsatz).
    • Senkung der Maschinen- und Teilekosten durch geringere Toleranzen.
    • Ersetzt Zentrierhülsen, Federn, zweistufige RCCs.
    • Macht unmögliche Montagen möglich.
      仕様 価値
      Zulässiger Verriegelungsversatz 1.1°
      Zulässiger seitlicher Versatz 2.2 mm
      Zulässiger Torsionsversatz 4°
      Zentrum für Compliance 150 mm
      Cocking Steifigkeit 554 Nm/rad
      Konformität Antrag Fernbedienung
      Durchmesser 99 mm
      Kraft-Faktor 25.8 N/bar
      Höhe 45 mm
      Seitliche Steifigkeit 11400 N/m
      Maximale Spannkraft 7.3 Nm
      Maximale Spannkraft 1400 N
      Maximale Kompressionskapazität 8.9 N
      Maximale seitliche Kapazität
      Maximale Anzahl von Pads 3
      Maximale Spannungskapazität 53 N
      Gewicht mit 3 Scherpads 0.363 kg
      Gewicht mit 3 Scherpads, Lock-Up und Sensor 0.499 kg
      ダウンロード ダウンロードタイプ 言語
      ロックアップおよびセンサーレディ付きメトリック200シリーズ・コンペンセータ 図面 英語
      シャーパッドの寸法と取り付け機能 図面 英語
      LCC L1A-063、L1J-063、L1A-125ラテラルコンプライアンスコンペンセータマニュアル（9116シリーズ000、100、200、400） マニュアル 英語
      品番 説明
      Werkzeugständer HCL-11A Neopren, -29 bis 82, Gut, Gut, 20 (Niedrig), 24889
