Características do produto
Características

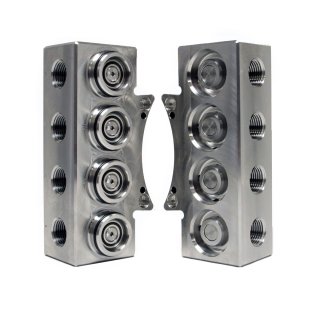

- O FH13 fornece fluido/ar às placas Master e Tool.
- (4) portas autovedantes no lado da placa principal e da placa de ferramentas do FH12.
- Interface de 1/2 NPT para o cliente.
- Porta tipo bocal com vedação radial.
- As carcaças do módulo FH13 são de aço inoxidável da série 300 para proteção contra corrosão.
- Máximo de 100 psi (6,9 bar).
- Não adequado para serviços a vácuo.
- O lado da ferramenta AP6 acopla-se ao lado mestre do FH13 e destina-se exclusivamente ao uso de ar para efetores finais de manuseio de materiais.
- Uma (1) porta autovedante no lado da ferramenta do AP6.
Materiais
- Carcaças de aço inoxidável
- Componentes da válvula em aço inoxidável, nitrilo e PVC
| Specification | Value |
|---|---|
| Capacidade de vazão | 1,6 |
| Peso lateral do mestre | 2,90 kg |
| Peso lateral da ferramenta | 2,27 kg |
| Faixa de temperatura operacional | -28,9 °C a 65,6 °C |
| Tipo de serviço público | Fluido/Ar |
| Baixar | Descrição |
|---|---|
| 9121-AP6-T | Módulo pneumático com (1) porta autovedante de 1/2 NPT, componentes de válvula de 3/8, furo tipo C para porta de bocal, lado da ferramenta |
| 9121-AP7-T | Módulo pneumático com (1) porta autovedante de 1/2 NPT na posição S1, componentes de válvula de 3/8, furo tipo C para porta de bocal — lado da ferramenta |
| 9121-FH13-M | Módulo de fluido/ar em aço inoxidável com (4) portas autovedantes de 1/2 NPT, componentes de válvula de 3/8, porta com bocal e vedação radial, lado principal |
| 9121-FH13-T | Módulo de fluido/ar em aço inoxidável com (4) portas autovedantes de 1/2 NPT, componentes de válvula de 3/8, furo tipo C para porta de bocal, lado da ferramenta |
- Filtrar por Número da peça
- 9121-AP6-T
- 9121-AP7-T
- 9121-FH13-M
- 9121-FH13-T
| Número da peça | Descrição | ||
|---|---|---|---|
|
9121-AP6-T | Módulo de ar com (1) porta de vedação automática de 1/2 NPT, componentes de válvula de 3/8, furo em C para porta de bico – lado da ferramenta |
|
|
9121-AP7-T | Módulo de ar com (1) porta de vedação automática de 1/2 NPT em S1, componentes de válvula de 3/8, furo em C para porta de bico – lado da ferramenta |
|
|
9121-FH13-M | Módulo de fluido/ar de aço inoxidável com (4) portas de vedação automática de 1/2 NPT, componentes de válvula de 3/8, porta de bocal com vedação radial – lado mestre |
|
|
9121-FH13-T | Módulo de fluido/ar de aço inoxidável com (4) portas de vedação automática de 1/2 NPT, componentes de válvula de 3/8, porta de bocal com vedação radial – lado da ferramenta |
|
