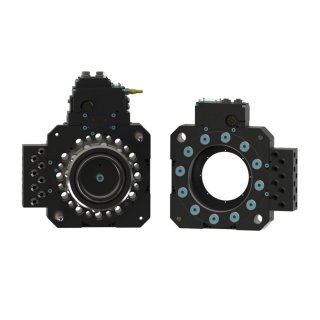

Recursos do produto
- Construção modular: Os recursos de alta potência, refrigeração, servo, comunicação e sinais discretos são construídos em módulos separados, facilitando a manutenção e aumentando a uniformidade e a flexibilidade para o cliente.
- Sensores de prontidão (2) detectam quando a placa da ferramenta está a 1,5 mm (0,06 pol.) da placa mestre, sinalizando que está pronta para travar.
- O design patenteado do mecanismo de travamento à prova de falhas resulta em baixa força atuando no pistão.
- O grande diâmetro do pistão e o deslocamento da esfera para fora aumentam a capacidade de momento.
- Todas as peças de travamento são feitas de aço inoxidável Rc58.
- Sensor de travamento/desbloqueio integrado para segurança.
- É montado diretamente na maioria dos robôs de 1000 kg (sem necessidade de SIP).
| Especificação | Valor |
|---|---|
| Força de travamento a 80 psi (5,5 bar) | 62000 N |
| Distância máxima de travamento | 2.54 mm |
| Repetibilidade posicional | 0.0152 mm |
| Limite de carga útil sugerido | 700 kg |
| Capacidade de momento estático X/Y | 4860 Nm |
| Z Capacidade de momento estático | 3500 Nm |
| Peso do lado mestre | 19.4 kg |
| Peso do lado da ferramenta | 8.64 kg |
| Peso quando acoplado | 28.1 kg |
| Tipo de acionamento | Pneumático |
| Tipo de pulso do robô | Padrão |
| Cor | Preto |
| Baixar | Descrição |
|---|---|
| Mestre QC-510 | Mestre QC-510 |
| Ferramenta QC-510 | Ferramenta QC-510 |
| Espaçador QC-510 | QC-510 Espaçador, tipo aparafusado de duas peças |
- Filtrar por Número da peça
- 9005-20-1334
- JJ10
- JJ16
- JJ19
- JJ2
- JJ3
- JJ6
- JM2
- JM4
- Jxx-AIR-1
- Jxx-AIR-2
- Jxx-VALVE-1
- Jxx-VALVE-2
- Jxx-VALVE-3
- Jxx-VALVE-4
- Jxx-VALVE-5
- Jxx-VALVE-6
| Número da peça | Descrição | ||
|---|---|---|---|
 |
9005-20-1334 |
Kit de submontagem da tampa da pista para QC-310 (9121-310DT) e QC-510 (9121-510DT) |
|
 |
JJ10 | Módulo adaptador de montagem de borda dupla |
|
 |
JJ16 | Estilo de trilho, adaptador de montagem em cunha, 7 posições |
|
 |
JJ19 | Estilo de trilho EN, adaptador de montagem em borda, 4 posições, versão 1″ mais longa do JJ13. |
|
 |
JJ2 | Conjunto do adaptador – Usado para montar módulos de padrão J16 simples ou duplo no QC |
|
 |
JJ3 | Conjunto de adaptador de montagem J16 simples ou duplo (largura do adaptador de 5″) |
|
 |
JJ6 | Adaptador do módulo espaçador – Use ganchos de ferramenta NA2/NA3 opostos |
|
 |
JM2 | Conjunto do adaptador – Usado para montar módulos PG0, PN2 ou HA6 no QC |
|
 |
JM4 | Conjunto do adaptador para o módulo V300 |
|
 |
Jxx-AIR-1 | Adaptadores de ar Jxx |
|
 |
Jxx-AIR-2 | Adaptador de ar Lock/Unlock com entradas de sensor Lock/Unlock/RTL com ferragens de aço inoxidável. |
|
 |
Jxx-VALVE-1 | Adaptadores de válvula Jxx – duplo solenoide duplo, passagem de válvula, sensores de pressão e prox |
|
 |
Jxx-VALVE-2 | Adaptadores de válvula Jxx com um solenoide duplo |
|
 |
Jxx-VALVE-3 | Adaptadores de válvula Jxx com solenoide duplo e passagem de válvula |
|
 |
Jxx-VALVE-4 | Adaptadores de válvula Jxx com um único solenoide |
|
 |
Jxx-VALVE-5 | Adaptadores de válvula Jxx com um único solenoide e passagem de válvula |
|
 |
Jxx-VALVE-6 | Adaptadores de válvula com solenoide duplo com passagem de válvula e pressostato |
|
