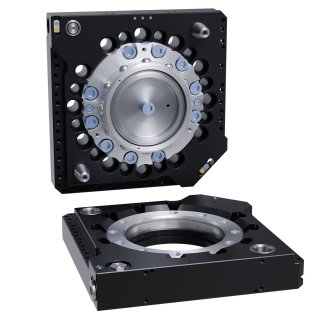

Características do produto
- Flexibilidade: O QC850 é uma solução modular e de alto valor para a troca automatizada de ferramentas, perfeita para aplicações de manuseio de materiais e união no setor automotivo.
- Facilidade de integração e manutenção: Projetada com foco na simplicidade, a Série 8 é fácil de integrar, operar e manter, garantindo uma integração perfeita aos seus sistemas existentes.
- Montagem direta em pulsos de robô conforme a norma ISO 9409-1-200-10-M12/M16.
- Altura total do conjunto: O QC-850 mantém uma altura total do conjunto (unidade principal e ferramenta) de 100 mm.
- Sensor integrado de bloqueio/desbloqueio para comunicar o status. Não requer SIP.
- Passagem pneumática integrada para fornecimento confiável às ferramentas a jusante e controle do mecanismo de travamento da troca de ferramentas.
- O No-Touch Locking™ supera folgas de pegada de 0,06 polegadas (1,5 mm) para facilitar o ensino do robô.
- Montagem para módulos utilitários opcionais. Três (3) superfícies planas disponíveis; uma (1) delas será compatível com os módulos das séries 8 e 9121. Uma superfície plana adicional é dedicada à montagem do módulo de controle e da válvula.
- Suporte plano para montagem no suporte de ferramentas. Suporte plano separado reservado para a montagem do QC no suporte de ferramentas.
| Specification | Value |
|---|---|
| Descrição | Mestre da Troca Rápida |
| Detecção de travamento | integrado |
| Limite sugerido de carga útil | 700 kg |
| Força de travamento | 48.000 N |
| Repetibilidade | 0,015 mm |
| Peso | 11,5 kg |
| Padrão de montagem do robô/ferramenta | ISO 9409-1-200-10-M12 |
| Passagens pneumáticas, Tipo I | G1/2" a 1.600 l/min |
| Passagens pneumáticas, Tipo II | – |
| Bloquear/Desbloquear a conexão pneumática | Adaptador de válvula |
| Momento estático Mxy | 3.510 Nm |
| Momento estático Mz | 2.110 Nm |
| Momento Dinâmico Mxy | 7.000 Nm |
| Momento dinâmico Mz | 6.300 Nm |
| Max Moment Mxy | 15.000 Nm |
| Momento máximo Mz | 13.500 Nm |
| Deslocamento máximo de travamento, Z | 1,5 mm |
| Deslocamento máximo de travamento, XY | ±2 mm |
| Deslocamento máximo de travamento, angular em XY | ±0,7° |
| Deslocamento máximo de travamento, ângulo Z | ±1° |
| Temperatura ambiente mínima/máxima | 5/60 °C |
| Pressão de operação mínima/máxima | 4,2/8,3 bar |
| Horário de abertura/fechamento | 0,5/0,5 s |
| Volume do cilindro por curso duplo | 550 cm³ |
| Suporte para o módulo de controle | Apartamento A |
| Propriedades especiais | O Master também permite o padrão de montagem de robôs ISO 9409-1-200-10-M16. |
