Produktmerkmale
- Modularer Aufbau: Hochleistungs-, Kühlmittel-, Servo-, Kommunikations- und diskrete Signalfunktionen sind in separaten Modulen integriert, was die Wartung vereinfacht – und dem Kunden mehr Standardisierung und Flexibilität bietet.

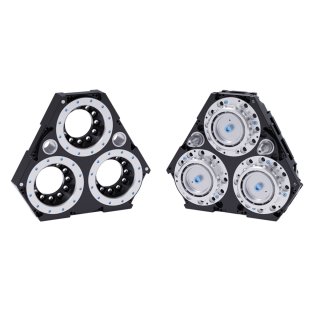

- Extrem hohe Drehmomentkapazität und Festigkeit: Der QC-1210 nutzt denselben bewährten Verriegelungsmechanismus wie die Werkzeugwechsler der QC-210-Serie – und übertrifft damit die Roboterlastspezifikationen von 1.350 kg.
- Interne Verkabelung: Unterstützt integrierte Ventil- und DeviceNet-Optionen – wodurch sich das Ventil- und das DeviceNet-Modul leicht hinzufügen und entfernen lassen.
- Einfache Verkabelung: Die Module sind so konzipiert, dass elektrische, pneumatische und Wasseranschlüsse in einer Linie angeordnet sind. Die Module können am Werkzeugwechsler neu angeordnet werden, um den Verkabelungsanforderungen gerecht zu werden.
- Gewichts- und Größenreduzierung: Gewicht und Größe werden so gering wie möglich gehalten, ohne die Zuverlässigkeit oder Leistung zu beeinträchtigen.
- Integrierte Roboter-Adapterplatten: Erhältlich für Befestigungsmuster von 200 mm bis 315 mm.
- Stapelhöhe im verriegelten Zustand: 4,81 Zoll (122,2 mm) (ohne erforderliche Schnittstellenplatte).
| Specification | Value |
|---|---|
| Klemmkraft bei 80 psi (5,5 bar) | 93000 N |
| Maximaler Verriegelungsabstand | 1,02 mm |
| Positionswiederholgenauigkeit | 0,0152 mm |
| Empfohlene Nutzlastgrenze | 1350 kg |
| Statische Momentkapazität in X/Y-Richtung | 5420 Nm |
| Z Statische Momentkapazität | 5420 Nm |
| Seitliches Gewicht des Masters | 17,7 kg |
| Gewicht auf der Werkzeugseite | 10 kg |
| Gewicht im gekoppelten Zustand | 27,8 kg |
| Betätigungsart | Pneumatisch |
| Roboter-Handgelenk-Typ | Standard |
| Farbe | Schwarz |
| Herunterladen | Beschreibung |
|---|---|
| QC-1210 Master | QC-1210 Master |
| Werkzeug QC-1210 | Werkzeug QC-1210 |
- Nach filtern Artikelnummer
- JJ10
- JJ16
- JJ19
- JJ2
- JJ3
- JJ6
- JM2
- JM4
- Jxx-AIR-1
- Jxx-AIR-2
- Jxx-VALVE-1
- Jxx-VALVE-2
- Jxx-VALVE-3
- Jxx-VALVE-4
- Jxx-VALVE-5
- Jxx-VALVE-6
| Artikelnummer | Beschreibung | ||
|---|---|---|---|
 |
JJ10 | Dual Ledge Mount Adapter Modul |
|
 |
JJ16 | Schiene, Adapter für Ledge-Montage, 7-Positionen |
|
 |
JJ19 | EN Rail Style, Ledge Mount Adapter, 4-Positionen, 1″ längere Version des JJ13. |
|
 |
JJ2 | Adapterbaugruppe – Zur Montage von Einzel- oder Doppelmodulen mit J16-Muster an QC |
|
 |
JJ3 | Einzel- oder Doppel-J16-Montageadapter-Baugruppe (5″ Adapterbreite) |
|
 |
JJ6 | Distanzmodul-Adapter – Verwendung gegenüber NA2/NA3 Werkzeughaken |
|
 |
JM2 | Adapterbaugruppe – Zur Montage von PG0-, PN2- oder HA6-Modulen an QC |
|
 |
JM4 | Adapterbaugruppe für V300-Modul |
|
 |
Jxx-AIR-1 | Jxx Luftadapter |
|
 |
Jxx-AIR-2 | Lock/Unlock-Luftadapter mit Lock/Unlock/RTL-Sensoreingängen mit Hardware aus Edelstahl. |
|
 |
Jxx-VALVE-1 | Jxx Ventiladapter – Doppelmagnetventil, Ventildurchführung, Prox & Drucksensoren |
|
 |
Jxx-VALVE-2 | Jxx Ventiladapter mit einem Doppelmagneten |
|
 |
Jxx-VALVE-3 | Jxx Ventiladapter mit Doppelmagneten und Ventildurchführung |
|
 |
Jxx-VALVE-4 | Jxx Ventiladapter mit einem einzigen Magneten |
|
 |
Jxx-VALVE-5 | Jxx Ventiladapter mit einem einzigen Magneten und Ventildurchgang |
|
 |
Jxx-VALVE-6 | Ventiladapter mit Doppelmagneten mit Ventildurchführung und Druckschalter |
|
