Produktmerkmale
- Modularer Aufbau: Leistungs-, Kühlmittel-, Servo-, Kommunikations- und diskrete Signalkapazitäten sind in separaten Modulen untergebracht, was die Wartung erleichtert und dem Kunden mehr Gemeinsamkeit und Flexibilität bietet.

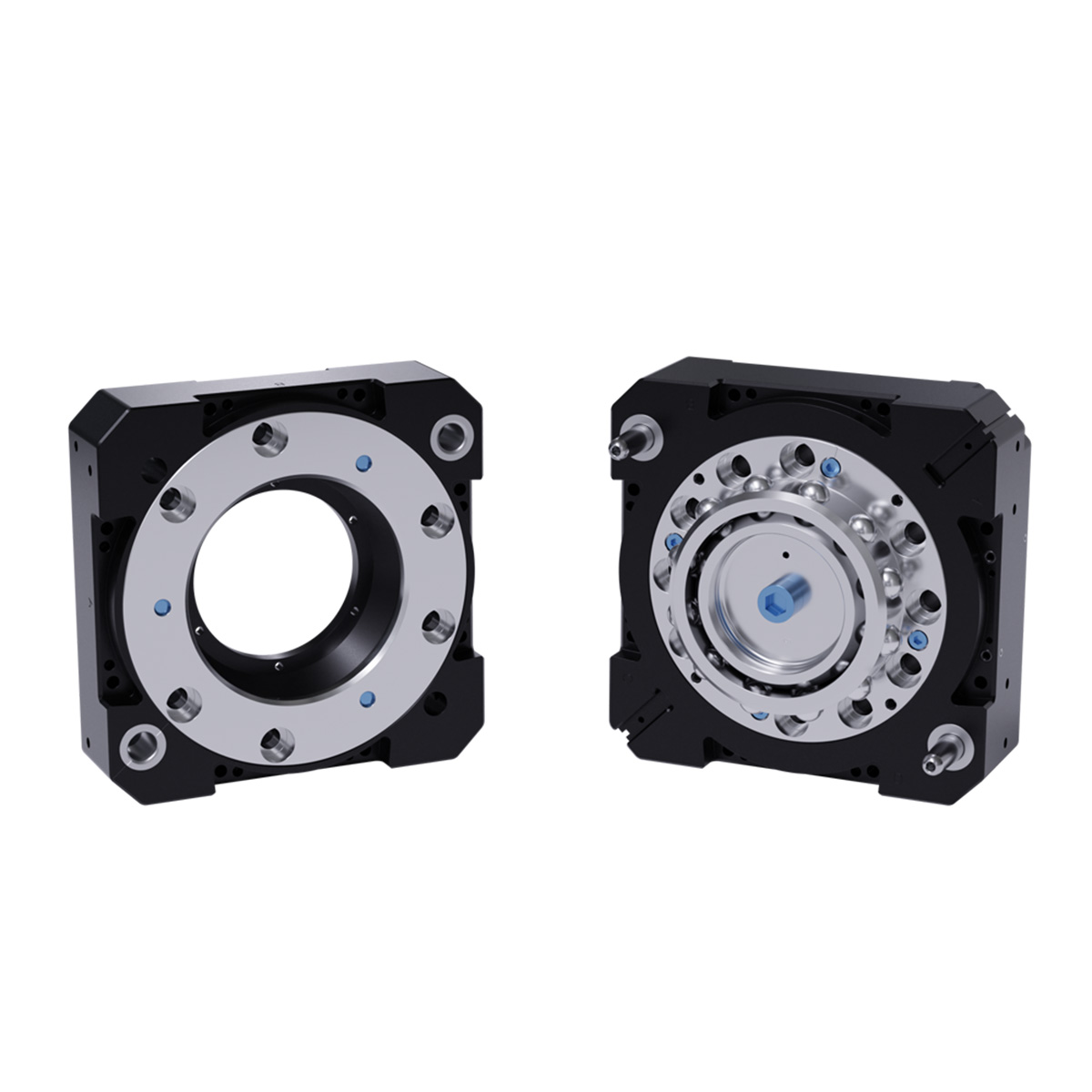

- Extrem hohe Momentenkapazität und Festigkeit: Der QC-213 verwendet denselben bewährten Verriegelungsmechanismus wie die Werkzeugwechsler der Serie QC-210 und übertrifft die Spezifikationen für Roboterlasten von 200 kg.
- Intern verlegte Verkabelung: Unterstützt integrierte Ventil- und DeviceNet-Optionen, die das Hinzufügen und Entfernen von Ventil- und DeviceNet-Modulen erleichtern.
- Einfaches Anziehen: Die Module sind so konzipiert, dass elektrische, pneumatische und Wasseranschlüsse in Reihe angeordnet sind. Die Module können auf dem Werkzeugwechsler neu angeordnet werden, um den Anforderungen gerecht zu werden.
- Gewichts- und Größenreduzierung: Gewicht und Größe wurden so gering wie möglich gehalten, ohne die Zuverlässigkeit oder Leistung zu beeinträchtigen.
- Kundenspezifische Montagemuster – siehe Zeichnung.
| Spezifikation | Wert |
|---|---|
| Verriegelungskraft bei 5,5 bar (80 psi) | 31000 N |
| Maximaler Verriegelungsabstand | 2.54 mm |
| Positionelle Wiederholgenauigkeit | 0.0152 mm |
| Vorgeschlagene Nutzlastgrenze | 300 kg |
| X/Y Statisches Moment Kapazität | 2710 Nm |
| Z Statisches Moment Kapazität | 2260 Nm |
| Master-Seite Gewicht | 8.35 kg |
| Werkzeugseite Gewicht | 4.26 kg |
| Gewicht im gekoppelten Zustand | 12.6 kg |
| Betätigungsart | Pneumatisch |
| Roboter Handgelenk Typ | Standard |
| Farbe | Schwarz |
- Filtern nach Typ
- Zeichnungen
- Handbücher
| Herunterladen | Typ herunterladen | Sprache |
|---|---|---|
| QC-213 Werkzeugwechsler – Maßzeichnung | Zeichnungen | Englisch |
| QC-213 Basiswerkzeugwechsler Handbuch | Handbücher | Englisch |
| TSL-Hakenmodul, starr | Zeichnungen | Englisch |
| TSL Tooling-Hakenplatten-Baugruppe, leer | Zeichnungen | Englisch |
| TSL-Werkzeugschnittstellenplatte – Blank | Zeichnungen | Englisch |
| TSL-Stift- und Buchsenmodul, starr | Zeichnungen | Englisch |
| TSL Vertikale Werkzeugschnittstellenplatte – Blank | Zeichnungen | Englisch |
| TSL Vertikale Werkzeugschnittstellenplatte mit (4) M8, (4) M6 Dübeln | Zeichnungen | Englisch |
| TSL-Pfostenmodul, (1) Modul mit starrem Stift und Buchse, 48″ hoch | Zeichnungen | Englisch |
| TSL-Pfostenmodul, (1) starres Hakenmodul, 48″ hoch | Zeichnungen | Englisch |
| TSL-Pfostenmodul, (2) starre Stift- und Buchsenmodule, 48″ hoch | Zeichnungen | Englisch |
| TSL-Pfostenmodul, (2) starre Hakenmodule, 48″ hoch | Zeichnungen | Englisch |
- Filtern nach Teil Nummer
- TSL
- JJ10
- JJ16
- JJ19
- JJ2
- JJ3
- JJ6
- JM2
- JM4
- Jxx-AIR-1
- Jxx-AIR-2
- Jxx-VALVE-1
- Jxx-VALVE-2
- Jxx-VALVE-3
- Jxx-VALVE-4
- Jxx-VALVE-5
- Jxx-VALVE-6
- 9121-TSL-TH-5641
- 9120-TSL-HBB-4115
- 9120-TSL-VBB-3328
- 9120-TSL-VBC-11618
- 9120-TSL-RMH-R000
- 9120-TSL-RMB-R000
- 9120-TSL-PM-148B-R000
- 9120-TSL-PM-148H-R000
- 9120-TSL-PM-248B-R000
- 9120-TSL-PM-248H-R000
| Teil Nummer | Beschreibung | ||
|---|---|---|---|
 |
TSL |
Das ATI Large Tool Stand System (TSL) ist mit den ATI-Werkzeugwechsler-Modellen QC-150 und größer kompatibel. Das System ist auf Strapazierfähigkeit, Langlebigkeit und maximale Flexibilität ausgelegt, um den meisten Kundenanwendungen gerecht zu werden. Mit dem konfigurierbaren System können Sie die Höhe des Werkzeugs, den Versatz, die Abschirmung und die Abtastung festlegen. Um Platz zu sparen, kann das TSL sogar zwei Werkzeuge auf demselben Pfosten lagern. Die TSLs von ATI sind derzeit in großen Automobilwerken auf der ganzen Welt im Einsatz. |
|
 |
JJ10 | Dual Ledge Mount Adapter Modul |
|
 |
JJ16 | Schiene, Adapter für Ledge-Montage, 7-Positionen |
|
 |
JJ19 | EN Rail Style, Ledge Mount Adapter, 4-Positionen, 1″ längere Version des JJ13. |
|
 |
JJ2 | Adapterbaugruppe – Zur Montage von Einzel- oder Doppelmodulen mit J16-Muster an QC |
|
 |
JJ3 | Einzel- oder Doppel-J16-Montageadapter-Baugruppe (5″ Adapterbreite) |
|
 |
JJ6 | Distanzmodul-Adapter – Verwendung gegenüber NA2/NA3 Werkzeughaken |
|
 |
JM2 | Adapterbaugruppe – Zur Montage von PG0-, PN2- oder HA6-Modulen an QC |
|
 |
JM4 | Adapterbaugruppe für V300-Modul |
|
 |
Jxx-AIR-1 | Jxx Luftadapter |
|
 |
Jxx-AIR-2 | Lock/Unlock-Luftadapter mit Lock/Unlock/RTL-Sensoreingängen mit Hardware aus Edelstahl. |
|
 |
Jxx-VALVE-1 | Jxx Ventiladapter – Doppelmagnetventil, Ventildurchführung, Prox & Drucksensoren |
|
 |
Jxx-VALVE-2 | Jxx Ventiladapter mit einem Doppelmagneten |
|
 |
Jxx-VALVE-3 | Jxx Ventiladapter mit Doppelmagneten und Ventildurchführung |
|
 |
Jxx-VALVE-4 | Jxx Ventiladapter mit einem einzigen Magneten |
|
 |
Jxx-VALVE-5 | Jxx Ventiladapter mit einem einzigen Magneten und Ventildurchgang |
|
 |
Jxx-VALVE-6 | Ventiladapter mit Doppelmagneten mit Ventildurchführung und Druckschalter |
|
 |
9121-TSL-TH-5641 |
TSL Tooling-Hakenplatten-Baugruppe, leer |
|
 |
9120-TSL-HBB-4115 |
TSL-Werkzeugschnittstellenplatte – Blank |
|
 |
9120-TSL-VBB-3328 |
TSL Vertikale Werkzeugschnittstellenplatte – Blank |
|
 |
9120-TSL-VBC-11618 |
TSL Vertikale Werkzeugschnittstellenplatte mit (4) M8, (4) M6 Dübeln |
|
 |
9120-TSL-RMH-R000 |
TSL-Hakenmodul, starr |
|
 |
9120-TSL-RMB-R000 |
TSL-Stift- und Buchsenmodul, starr |
|
 |
9120-TSL-PM-148B-R000 |
TSL-Pfostenmodul, (1) Modul mit starrem Stift und Buchse, 48″ hoch |
|
 |
9120-TSL-PM-148H-R000 |
TSL-Pfostenmodul, (1) starres Hakenmodul, 48″ hoch |
|
 |
9120-TSL-PM-248B-R000 |
TSL-Pfostenmodul, (2) starre Stift- und Buchsenmodule, 48″ hoch |
|
 |
9120-TSL-PM-248H-R000 |
TSL-Pfostenmodul, Doppelständer mit (2) starren Hakenmodulen, 48″ hoch |
|
