Características del producto
Características

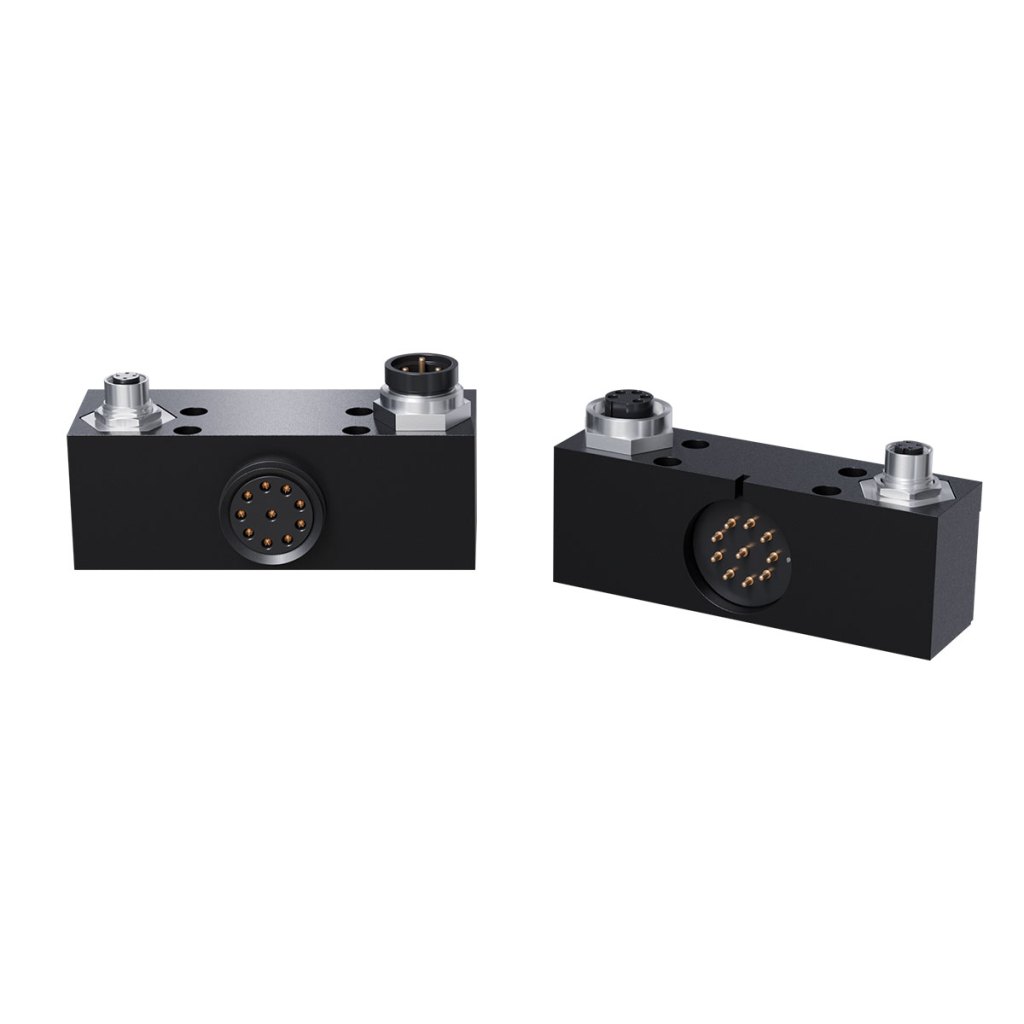

- Módulo eléctrico para pasar señales PROFINET junto con conexiones de alimentación auxiliar.
- Conector estándar M12 de 4 pines con codificación D para la interfaz PROFINET.
- mini conector de 5 pines para alimentación auxiliar.
- NOTA: El módulo TP puede sobresalir del cuerpo del Master/Tool en algunos QC. Consulte a un gestor de cuentas de ATI para obtener más información.
- NOTA: Cuando se utiliza en el QC-110, existe una ligera posibilidad de que los accesorios de suministro de aire golpeen el borde del módulo TP. Consulte a un gestor de cuentas de ATI para obtener más información.
Materiales
- Carcasa de aluminio anodizado
- Muelle y pasadores de contacto rodiados
- Juntas de nitrilo.
| Especificación | Valor |
|---|---|
| Características eléctricas |
Circuito PROFINET – 2 Amp/60VAC máx. Circuito de alimentación auxiliar – 5 Amp/600VAC máx. |
| Peso lateral maestro | 0.50 kg |
| Peso del lado de la herramienta | 0.38 kg |
| Número total de clavijas | 9 |
| Pins Descripción | |
| Temperatura de funcionamiento | -28,9 °C a 65,6 °C |
| Tipo de señal |
- Filtrar por Número de pieza
- 9120-TPD-M
- 9120-TPD-T
- 9120-TP-M
- 9120-TP-T
| Número de pieza | Descripción | ||
|---|---|---|---|
 |
9120-TPD-M | Módulo PROFINET Pass-through con conectores para PROFINET y Aux Power, 5 pines Aux Power |
|
|
|
9120-TPD-T | Módulo de paso PROFINET con conectores para PROFINET y alimentación auxiliar, alimentación auxiliar de 5 pines |
|
|
|
9120-TP-M | Módulo de paso PROFINET con conectores para PROFINET y alimentación auxiliar, alimentación auxiliar de 5 pines |
|
|
|
9120-TP-T | Módulo PROFINET Pass-through con conectores para PROFINET y Aux Power, 5 pines Aux Power |
|
