Características del producto
- (8) Puertos integrados de paso de aire de 3/8 G (BSPP) en un diseño compacto de 5,9 kg
- La tecnología de bloqueo «No-Touch» permite una separación de hasta 3,0 mm entre las placas durante el bloqueo.
- El diseño patentado del mecanismo de bloqueo a prueba de fallos hace que la fuerza ejercida sobre el pistón sea mínima.
- Montaje directo en muñecas robóticas con patrón de montaje ISO de 125 mm para minimizar la altura de apilamiento. También admite otros patrones de montaje
- Todas las piezas de bloqueo están fabricadas en acero inoxidable Rc58.
- Dispone de dos (2) superficies planas para montar módulos auxiliares y aumentar la funcionalidad
- Características de alineación en el cuerpo del Cambiador de herramientas para una mayor resistencia a la torsión y una mejor facilidad de mantenimiento.
- Sensor integrado de bloqueo/desbloqueo para indicar el estado. No requiere SIP.
| Specification | Value |
|---|---|
| Fuerza de bloqueo a 80 psi (5,5 bar) | 12 000 N |
| Distancia máxima de bloqueo | 3,05 mm |
| Tamaños de los puertos de paso | (8) 3/8 NPT |
| Cantidad de orificios de paso neumáticos | 8 |
| Repetibilidad posicional | 0,0152 mm |

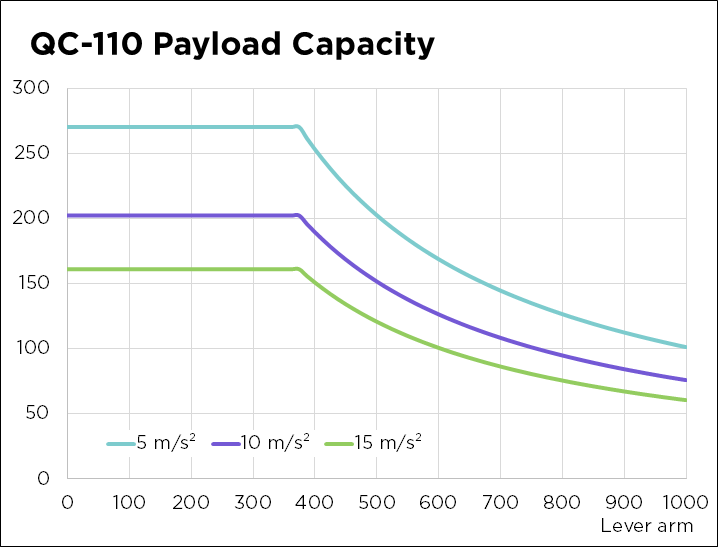

| Límite de carga útil recomendado | 180 kg |
| Capacidad de momento estático en los ejes X/Y | 784 Nm |
| Capacidad de momento estático en Z | 784 Nm |
| Peso lateral del maestro | 3,63 kg |
| Peso lateral de la herramienta | 2,27 kg |
| Peso cuando está acoplado | 5,9 kg |
| Tipo de accionamiento | Neumático |
| Tipo de muñeca del robot | Estándar |
| Color | Negro |
| Hilos de puerto | Roscas BSPP/G |
| Descargar | Descripción |
|---|---|
| QC-110 Master-Euro | QC-110 Master – Euro |
| Herramienta QC-110 – Euro | Herramienta QC-110 – Euro |
- Filtrar por Número de pieza
- 9120-TSM-HBQ-8439
- 9120-TSM-HBB-9223
- 9120-TSM-VBB-8441
| Número de pieza | Descripción | ||
|---|---|---|---|
 |
9120-TSM-HBQ-8439 |
Placa de interfaz de herramientas TSM para QC-110 – Vacía |
|
 |
9120-TSM-HBB-9223 |
Placa de interfaz de herramientas TSM – Vacía |
|
 |
9120-TSM-VBB-8441 |
Placa de interfaz de herramientas TSM – Vacía |
|
