Caractéristiques du produit
Caractéristiques

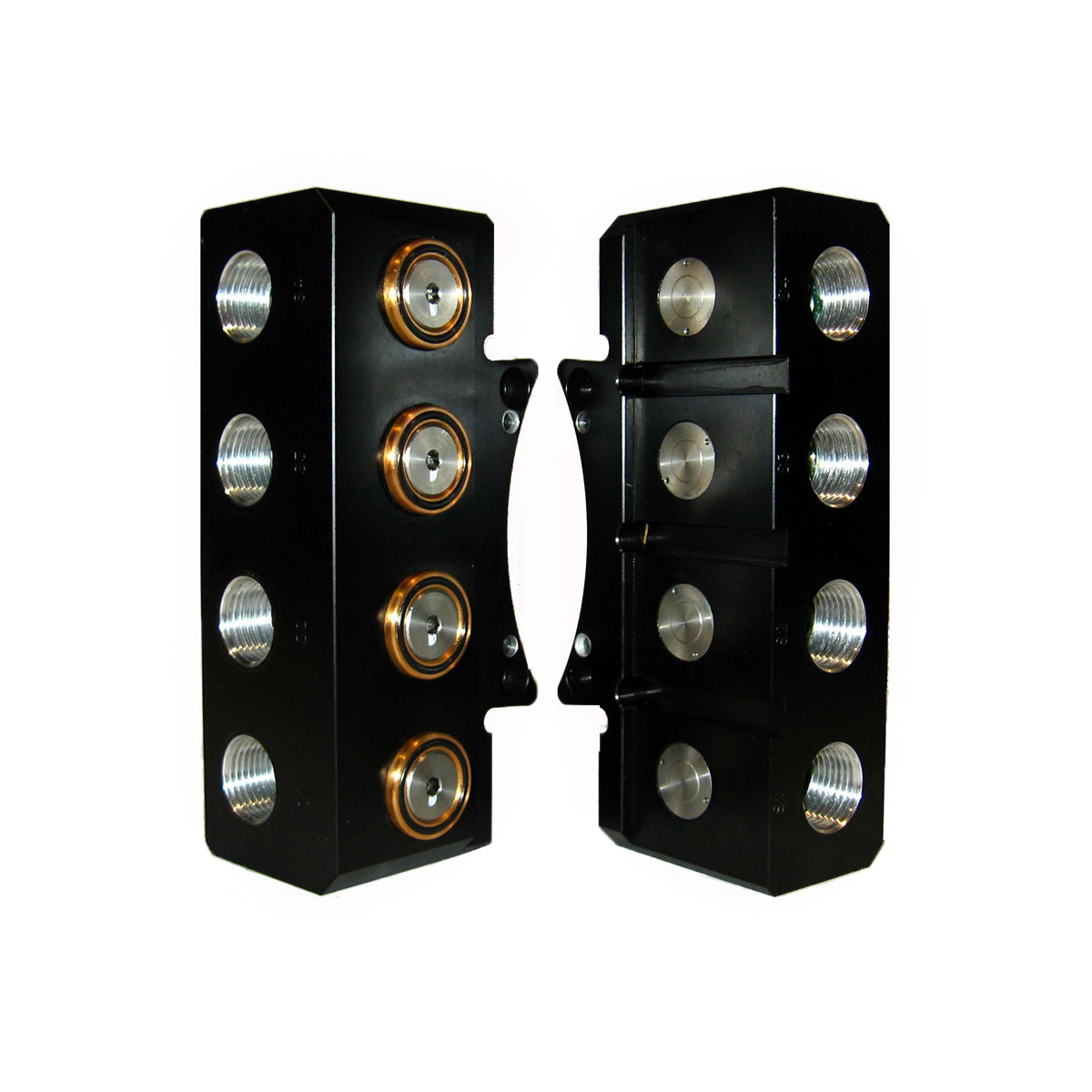

- Fournit un service d’air entre le maître et les plaques d’outils.
- Orifices G 1/2 (BSPP).
- (4) orifices auto-obturants (côté maître et côté outil).
- 6,9 bars (100 psi) maximum.
- Ne convient pas pour le service sous vide.
Matériaux
- Boîtiers en aluminium anodisé
- Composants de la vanne en acier inoxydable
- Joints en nitrile
| Spécifications | Valeur |
|---|---|
| Débit nominal | 3.1 |
| Poids du côté maître | 1.20 kg |
| Poids du côté de l’outil | 0.86 kg |
| Plage de température opérationnelle | -28,9 °C à 65,6 °C |
| Type d’utilité | Air |
| Télécharger | Description |
|---|---|
| 9121-AQ7-T | Module pneumatique avec (4) ports de passage u00bd G – Côté outil |
| 9121-AQ2-T | Module d’outils pneumatiques avec (4) orifices auto-étanches u00bdu201d G |
| 9121-AQ2-M | Module maître pneumatique avec (4) orifices auto-obturants u00bd G |
- Filtrer par Numéro de pièce
- 9121-AQ2-M
- 9121-AQ2-T
- 9121-AQ7-T
| Numéro de pièce | Description | ||
|---|---|---|---|
 |
9121-AQ2-M | (4) orifices G 1/2 (BSPP) auto-obturants – Module d’air uniquement – côté maître |
|
|
|
9121-AQ2-T | (4) orifices G 1/2 (BSPP) auto-obturants – Module d’air uniquement – Côté outil |
|
|
|
9121-AQ7-T | (4) orifices de passage G 1/2 (BSPP) – Module d’air uniquement – Côté outil |
|
