QC-21

Changeur d’outils QC-21-E

Les changeurs d’outils robotisés ATI permettent un échange entièrement automatisé de l’extrémité de l’effecteur avec un verrouillage sécurisé, un passage de l’utilitaire et une haute répétabilité. Conçus pour les environnements difficiles et les cycles élevés, ils augmentent le temps de fonctionnement, la flexibilité et la productivité de l’automatisation robotique

(8) ports de passage d’air intégrés 1/8 G (BSPP) dans un boîtier compact de 794 grammes
La technologie de verrouillage No-Touch permet une séparation des plaques jusqu’à 2,0 mm lors du verrouillage.
La conception brevetée du mécanisme de verrouillage Fail-Safe permet d’exercer une faible force sur le piston.
Prend en charge de multiples modèles de montage avec des plaques d’interface
Toutes les pièces de verrouillage sont en acier inoxydable Rc58.

Filets de port

Type de poignet de robot

Clair

Numéro de modèle : tool-changers-qc-21

Parlez à nos experts

Changeurs d'outils

Changeur d'outils manuel MC-50

Changeur d’outils manuel
limite de charge utile suggérée de 25 kg

Changeurs d'outils

Changeur d'outils QC-18

Actionnement électrique
18 kg Limite de charge utile suggérée

Changeurs d'outils

Changeur d'outils QC-210

Actionnement pneumatique
limite de charge utile suggérée de 300 kg

Changeurs d'outils

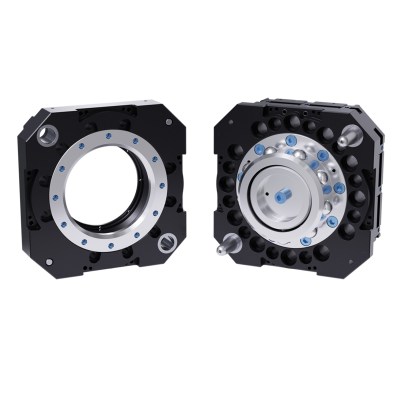

Changeur d'outils QC-310

Actionnement pneumatique
510 kg Limite de charge utile suggérée

Caractéristiques du produit

Spécifications

Documents et téléchargements

modèles CAO 3D

Accessoires

Caractéristiques du produit

(8) orifices de passage d’air intégrés 1/8 G (BSPP) dans un boîtier compact de 794 grammes
La technologie de verrouillage No-Touch permet une séparation des plaques jusqu’à 2,0 mm lors du verrouillage.
La conception brevetée du mécanisme de verrouillage Fail-Safe permet d’exercer une faible force sur le piston.
Prend en charge de multiples modèles de montage avec des plaques d’interface
Toutes les pièces de verrouillage sont en acier inoxydable Rc58.
Une (1) plaque plate est disponible pour monter des modules utilitaires afin d’accroître la fonctionnalité
Les caractéristiques d’alignement assurent la résistance à la torsion
Capteurs de verrouillage/déverrouillage en option.

En savoir plus sur les changeurs d’outils

Spécifications	Valeur
Force de verrouillage à 5,5 bar (80 psi)	2300 N
Distance de verrouillage maximale	2.03 mm
Tailles des ports de passage	(8) 1/8 NPT ; G 1/8 (BSPP)
Quantité d’orifices de passage pneumatique	8
Répétabilité de la position	0.0152 mm
Limite de charge utile suggérée	25 kg
Capacité de moment statique X/Y	56.5 Nm
Z Capacité de moment statique	35 Nm
Poids du côté maître	0.476 kg
Poids du côté de l’outil	0.318 kg
Poids à l’accouplement	0.794 kg
Type d’actionnement	Pneumatique
Type de poignet de robot	Standard
Couleur	Noir
Filets de port	Filets BSPP/G

Télécharger	Type de téléchargement	Langue
Dessin du changeur d’outils QC-21	Dessins	Anglais
QC-5, QC-11, QC-20, QC-21, QC-27 Manuel d’installation et d’utilisation	Manuels	Anglais

Télécharger	Description
QC-21 Tool-Euro	Outil QC-21 – Euro
QC-21MZW10 Master-Euro	QC-21MZW10 Master – Euro
QC-21 Master-Euro	QC-21 Master – Euro

	Numéro de pièce	Description
	9120-TSS-HBQ-9483	TSS Plaque d’interface d’outillage pour QC-20/21/22 – vierge
	9120-TSS-HVQ-3319	Plaque d’interface TSS pour QC-20, 21, 21E – 3 broches
	9120-TSS-MS-6602	Rangement manuel pour les outils QC-20/21
	9120-TSS-MMB-7130	Module de montage pour TSS et coupleur manuel
	9120-TSS-VBB-7963	Plaque d’interface d’outillage vertical TSS – vierge
