QC-76

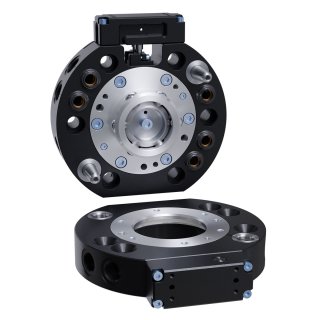

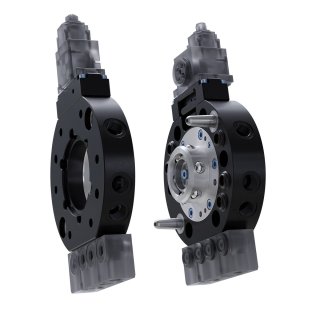

Cambio utensili QC-76-E

I cambiautensili robotizzati ATI consentono di scambiare in modo completamente automatico gli utensili finali con un bloccaggio sicuro, un passaggio di utilità e un’elevata ripetibilità. Progettati per ambienti difficili e per un utilizzo ad alto numero di cicli, aumentano i tempi di attività, la flessibilità e la produttività dell’automazione robotica

  • (5) porte per il passaggio dell’aria integrate da 3/8 G (BSPP) in un pacchetto compatto da 3,67 kg
  • La tecnologia di bloccaggio No-Touch consente una separazione della piastra fino a 2,0 mm durante il bloccaggio.
  • Il design brevettato del meccanismo di bloccaggio Fail-Safe determina una forza ridotta sul pistone.
  • Montaggio diretto sui polsi dei robot con schema di montaggio ISO da 125 mm per ridurre al minimo l’altezza della pila. Supporta anche altri modelli di montaggio
  • Tutte le parti di bloccaggio sono realizzate in acciaio inox Rc58.
Numero di modello: tool-changers-qc-76
Parlate con i nostri esperti

Prodotti correlati

Caratteristiche del prodotto Specifiche tecniche Documenti e download modelli CAD 3D Accessori

Caratteristiche del prodotto

  • (5) porte di passaggio dell’aria integrate da 3/8 G (BSPP) in un pacchetto compatto da 3,67 kg
  • La tecnologia di bloccaggio No-Touch consente una separazione della piastra fino a 2,0 mm durante il bloccaggio.
  • Il design brevettato del meccanismo di bloccaggio Fail-Safe determina una forza ridotta sul pistone.
  • Montaggio diretto sui polsi dei robot con schema di montaggio ISO da 125 mm per ridurre al minimo l’altezza della pila. Supporta anche altri modelli di montaggio
  • Tutte le parti di bloccaggio sono realizzate in acciaio inox Rc58.
  • Sono disponibili tre (3) piani per il montaggio di moduli di utilità per una maggiore funzionalità
  • Caratteristiche di allineamento nel corpo del cambiautensili per una maggiore resistenza alla torsione e una migliore manutenibilità.
  • Sensore di blocco/sblocco integrato per comunicare lo stato. Non è richiesto il SIP.
Per saperne di più sui cambiautensili
Specifiche Valore
Forza di bloccaggio a 80 psi (5,5 bar) 12000 N
Distanza massima di bloccaggio 2.03 mm
Dimensioni delle porte passanti (5) 3/8 NPT
Porta passante pneumatica Quantità 5
Ripetibilità posizionale 0.0152 mm
Limite di carico suggerito 100 kg
Capacità di momento statico X/Y 542 Nm
Z Capacità di momento statico 701 Nm
Peso del lato master 2.25 kg
Peso lato utensile 1.43 kg
Peso con accoppiamento 3.67 kg
Tipo di azionamento Pneumatico
Tipo di polso robotico Standard
Colore Nero
Filettature del porto Filettature BSPP/G
Scaricare Tipo di download Lingua
QC-76 Euro Tool Changer con sensori PNP Disegno [G (BSPP)] Disegni Inglese
Disegno del cambio utensili QC-76 Disegni Inglese
Manuale del cambio utensili di base serie QC-76 (compresi 76R e 76AMZB1F2T1 76FTF2T1) Manuali Inglese
Scaricare Descrizione
QC-76 Master-Euro QC-76 Master – Euro
QC-76 Strumento-Euro Strumento QC-76 – Euro
Numero di parte Descrizione
9120-TSM-HBQ-9224

Piastra di interfaccia per utensili TSM per QC-76 – vuota
9120-TSM-HBB-9223

Piastra di interfaccia per utensili TSM – vuota
9120-TSM-VBB-8441

Piastra di interfaccia per utensili TSM – vuota

Moduli compatibili

84 Risultato

Categoria di prodotto

Moduli servo: RES10B

Moduli di utilità per il cambio utensili

Moduli servo: RES17

Piastre di copertura

Piastre di copertura: JPC

Coperchi antipolvere indipendenti

Copripolvere singoli: COPRIPOLVERE

Moduli servo: REP10

Moduli di utilità per il cambio utensili

Moduli servo: REP6
