Caratteristiche del prodotto
- Struttura modulare: le funzionalità relative adalta potenza, refrigerante, servocomandi, comunicazione e segnali discreti sono integrate in moduli separati, facilitando la manutenzione e aumentando la standardizzazione e la flessibilità per il cliente.
- Capacità di carico utile e capacità di momento estremamente elevate: il modello QC-1510 utilizza tre meccanismi di bloccaggio QC-510 per garantire resistenza e affidabilità comprovata.
- Cablaggio con percorso interno: supporta le opzioni di valvola integrata e DeviceNet, facilitando l’aggiunta e la rimozione della valvola.
- Altezza della pila quando bloccata: 5 ,756 pollici (146,2 mm) (non include la piastra di interfaccia richiesta).
- Disponibile il rilevamento integrato di blocco e sblocco.
| Specification | Value |
|---|---|
| Forza di bloccaggio a 80 psi (5,5 bar) | 190.000 N |
| Distanza massima di bloccaggio | 1,65 mm |
| Ripetibilità posizionale | 0,0152 mm |

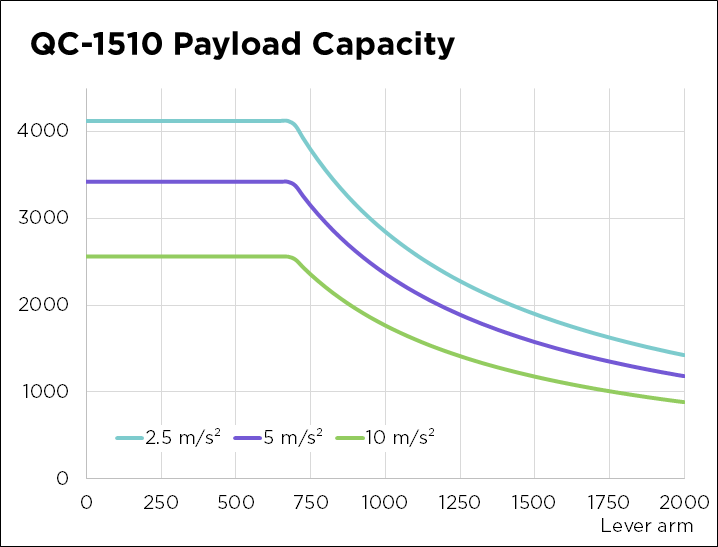

| Limite di carico utile consigliato | 4080 kg |
| Capacità statica di momento X/Y | 16.300 Nm |
| Capacità statica di momento Z | 13.900 Nm |
| Peso laterale principale | 63 kg |
| Peso laterale dell'utensile | 27,7 kg |
| Peso in configurazione accoppiata | 90,7 kg |
| Tipo di azionamento | Pneumatico |
| Tipo di polso robotico | Standard |
| Colore | Nero |
| Scarica | Descrizione |
|---|---|
| QC-1510 Master | QC-1510 Gruppo principale con blocco/sblocco PNP, rilevamento “pronto per il blocco” e cavi LED |
| Strumento QC-1510 | Strumento QC-1510 |
- Filtra per Codice articolo
- JJ10
- JJ16
- JJ2
- JJ3
- JJ6
- JM2
- JM4
- JU10
- Jxx-AIR-2
| Codice articolo | Descrizione | ||
|---|---|---|---|
 |
JJ10 | Modulo adattatore per montaggio a doppia sporgenza |
|
 |
JJ16 | Stile a rotaia, adattatore per montaggio a sporgere, 7 posizioni |
|
 |
JJ2 | Gruppo adattatore – Utilizzato per montare moduli con schema J16 singolo o doppio su QC |
|
 |
JJ3 | Gruppo adattatore di montaggio J16 singolo o doppio (larghezza adattatore 5″) |
|
 |
JJ6 | Adattatore per modulo distanziatore – Da utilizzare con i ganci per utensili NA2/NA3 |
|
 |
JM2 | Gruppo adattatore – Utilizzato per montare i moduli PG0, PN2 o HA6 sul QC |
|
 |
JM4 | Gruppo adattatore per modulo V300 |
|
 |
JU10 | Adattatore per valvola che consente di utilizzare il modulo di controllo CYE con la famiglia di cambiautensili QC-210 |
|
 |
Jxx-AIR-2 | Adattatore aria Lock/Unlock con ingressi sensore Lock/Unlock/RTL con ferramenta in acciaio inox. |
|
