製品の特徴
特長

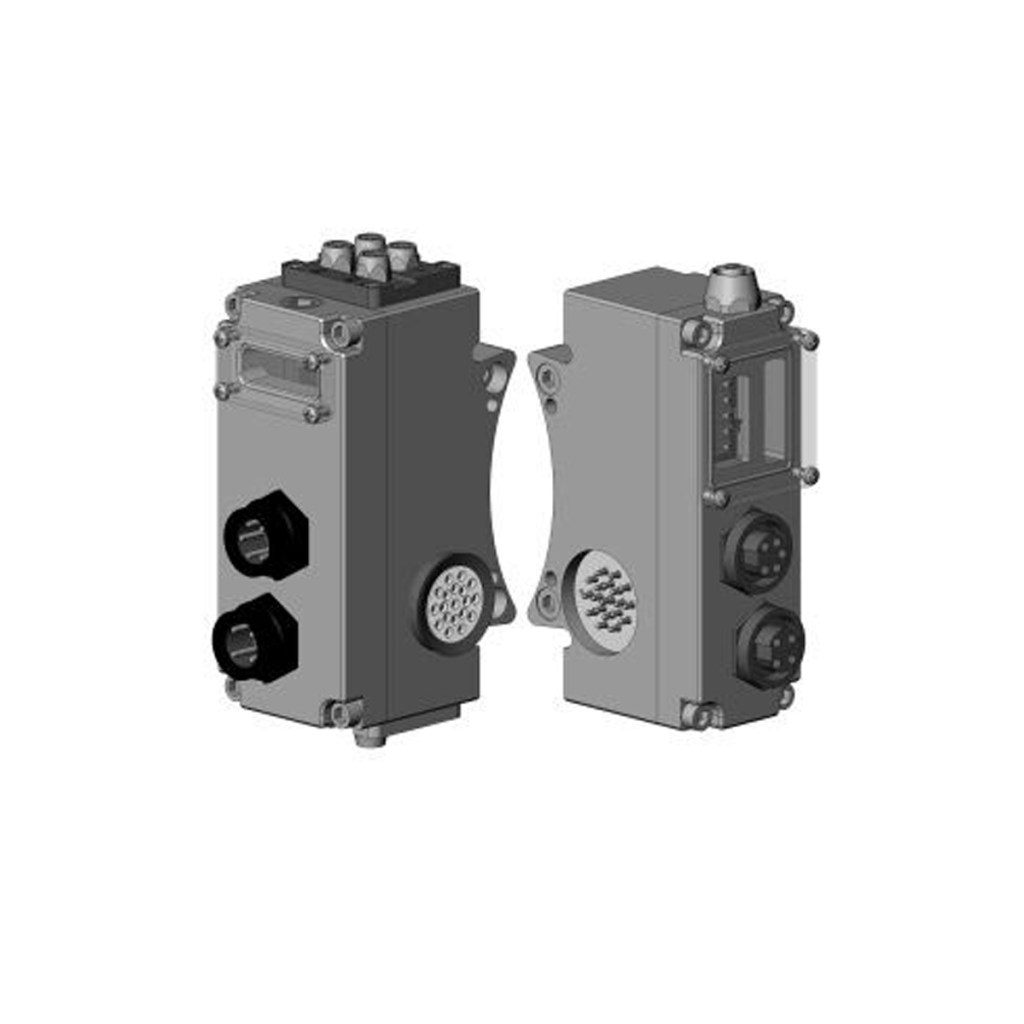

- DeviceNetモジュールは、マスタ側およびツール側のDeviceNetノードとツールチェンジャの通信と制御を可能にします。(ODVAコンプライアンス認証済み。Quick-Connect互換)
- 統合されたシングルまたはダブルソレノイドバルブ(Jxxバルブアダプタモジュールで使用可能)が、ツールチェンジャのロック機構を制御します。
- フレキシブルブーツがピンブロックを囲み、結合中の湿気から接続を密閉します。
- 特許取得済みのツールスタンドインターロック（TSI）技術は、ツールモジュールのコネクターを通して提供されます。機械的リミットスイッチの統合により、ツールがスタンドにあるときのみ、統合ソレノイドバルブがツールチェンジャーの連結を解除します。
- 5つの独立したTool-ID (0-9)スイッチ。
- Ready-to-Lock（R1、R2）、Lock、Unlockセンサー入力装備。
- コンパクト設計パッケージ。
材質
- アルミニウム製ハウジング／カバー
- 透明ポリカーボネート窓
- ロジウムメッキ接点
- ニトリル・シール
- ナイロン製ピンブロック
| 仕様 | 価値 |
|---|---|
| 電気定格 | ODVA準拠 |
| マスター・サイド・ウェイト | 0.77キロ |
| ツール側重量 | 0.61 kg |
| 総ピン数 | |
| ピン 説明 | |
| 動作温度範囲 | -28.9 °C ～ 65.6 °C |
| 信号の種類 |
| ダウンロード | 説明 |
|---|---|
| 9121-DB2-M | SEMクイックコネクト対応DeviceNetマスタモジュール、ツールにツールスタンドインターロック付き |
| 9121-DB2-T | SEMクイックコネクト対応DeviceNetツールモジュール、5つの独立スイッチツールIDおよびメカニカルスイッチTSI付き |
- フィルター 品番
- 9121-DB2-M
- 9121-DB2-T
| 品番 | 説明 | ||
|---|---|---|---|
 |
9121-DB2-M | DeviceNetモジュール、統合バルブのサポート、ツール上のTSI、SEM – マスター側 |
|
|
|
9121-DB2-T | DeviceNetモジュール、ツール上のTSIで統合バルブをサポート、SEM – ツール側 |
|
