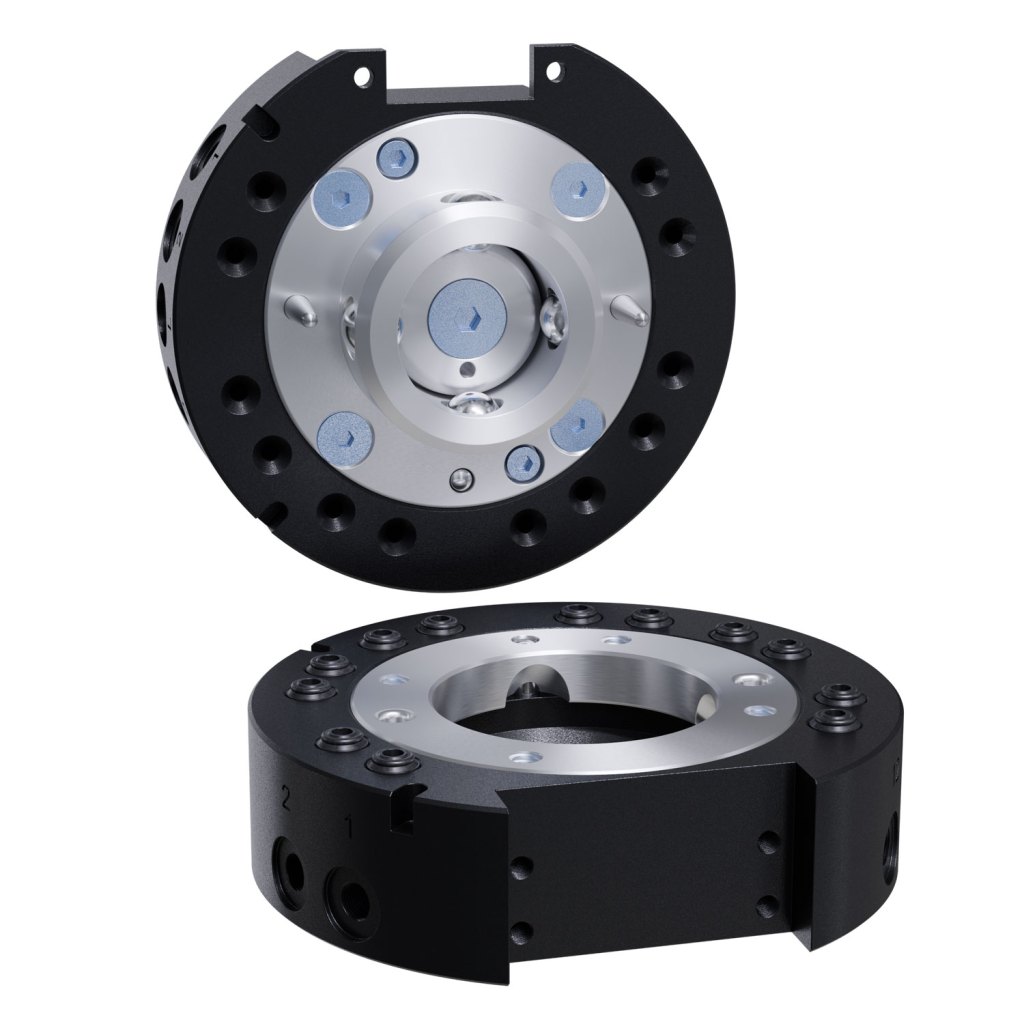

QC-20-E ツールチェンジャー

ATIロボットツールチェンジャーは、安全なロック、ユーティリティパススルー、高い再現性により、完全に自動化されたエンドエフェクターの交換を可能にします。過酷な環境やハイサイクルでの使用を想定して設計されており、ロボットオートメーションにおける稼働時間、柔軟性、生産性を高めます。

  • (12) M5 または #10-32 コンパクトな853グラムパッケージの統合エアパススルーポート
  • ノータッチロック技術により、ロック時に最大2.0mmのプレート分離が可能。
  • 特許取得済みのフェールセーフ・ロック機構設計により、ピストンに作用する力が小さい。
  • インターフェイスプレートで複数の取り付けパターンに対応
  • すべてのロック部品はRc58ステンレススチール製。
モデル番号 tool-changers-qc-20
専門家に相談する

  • 空気圧作動
  • 300 kg 推奨可搬質量
  • 空気圧作動
  • 50 kg 推奨可搬質量
  • 空気圧作動
  • 50 kg 推奨可搬質量
  • 空気圧作動
  • 150 kg 推奨可搬質量
製品の特徴 仕様 ドキュメント&ダウンロード 3D CADモデル アクセサリー

製品の特徴

  • (12)M5または#10-32一体型エア・パス・スルー・ポート、853gのコンパクト・パッケージ。
  • ノータッチロック技術により、ロック時に最大2.0mmのプレート分離が可能。
  • 特許取得済みのフェールセーフ・ロック機構設計により、ピストンに作用する力が小さい。
  • インターフェイスプレートで複数の取り付けパターンに対応
  • すべてのロック部品はRc58ステンレススチール製。

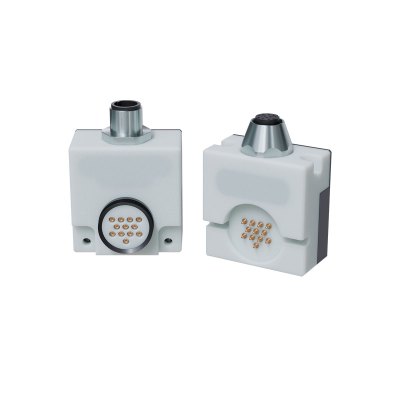

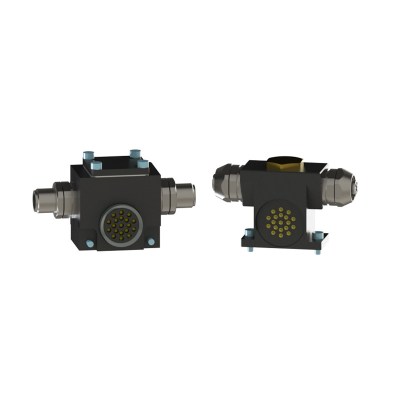

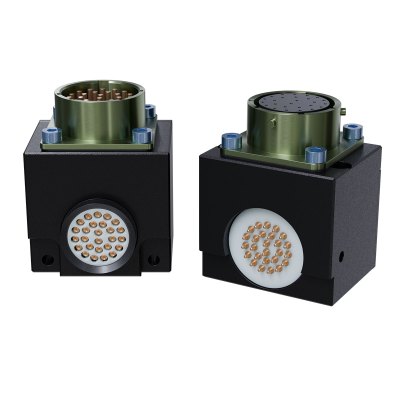

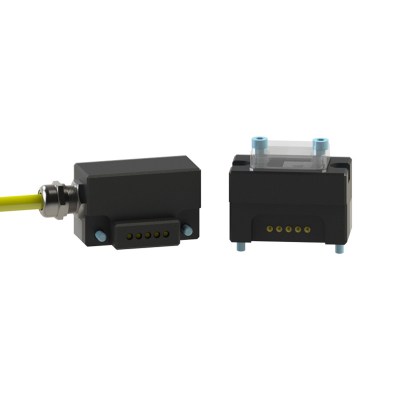

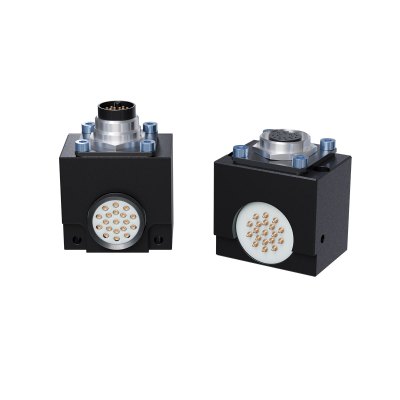

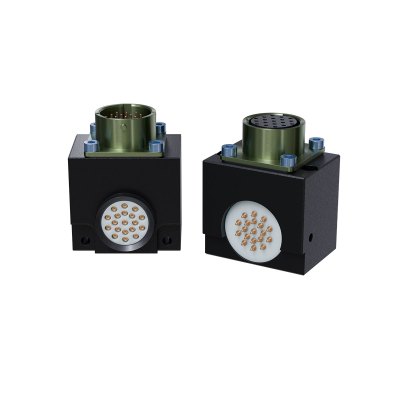

  • 機能性を高めるため、電気モジュールの取り付け用に1つのフラットが用意されています。
  • アライメント機能によりねじれ強度を確保
  • オプションのロック/ロック解除センサーを装備
仕様 価値
ロック力 @ 80 psi (5.5 bar) 2300 N
最大ロック距離 2.03 mm
パススルーポートサイズ (12) M5または#10-32
空気圧パススルーポート数量 12
位置の再現性 0.0152 mm
推奨ペイロード制限 25キロ
X/Y静モーメント容量 56.5 Nm
Z 静的モーメント容量 35 Nm
マスター・サイド・ウェイト 0.535 kg
ツール側重量 0.318 kg
連結時重量 0.853キロ
作動タイプ 空気圧式
ロボット手首型 スタンダード
カラー ブラック
ポートスレッド BSPP/Gネジ
ダウンロード ダウンロードタイプ 言語
QC-020 ツール・チェンジャーの図面 図面 英語
QC-5、QC-11、QC-20、QC-21、QC-27 取付・取扱説明書 マニュアル 英語
ダウンロード 説明
QC-20 ツール・ユーロ QC-20 ツール – ユーロ
QC-20 マスター・ユーロ QC-20 マスター – ユーロ
品番 説明
9120-TSS-HBQ-9483

QC-20/21/22 用 TSS ツーリングインターフェースプレート – ブランク

9120-TSS-HVQ-3319

QC-20, 21, 21E用TSSツーリングインターフェースプレート – 3ピン

9120-TSS-MS-6602

QC-20/21工具用手動工具収納庫

9120-TSS-MMB-7130

TSSおよび手動カプラ取付モジュール

9120-TSS-VBB-7963

TSS 垂直ツーリングインターフェースプレート – ブランク
