Características do produto
- Construção modular: Recursos dealta potência, refrigeração, servoacionamento, comunicação e sinais discretos estão integrados em módulos separados, facilitando a manutenção — aumentando a padronização e a flexibilidade para o cliente.
- Capacidade de carga útil e de momento extremamente elevadas: O QC-1510 utiliza três mecanismos de travamento QC-510 para garantir resistência e confiabilidade comprovada.
- Cabo com roteamento interno: Suporta opções de válvula integrada e DeviceNet — facilitando a adição e a remoção da válvula.
- Altura da pilha quando travada: 5 ,756 pol. (146,2 mm) (não inclui a placa de interface necessária).
- Sensor integrado de travamento e destravamento disponível.
| Specification | Value |
|---|---|
| Força de travamento a 80 psi (5,5 bar) | 190.000 N |
| Distância máxima de travamento | 1,65 mm |
| Repetibilidade posicional | 0,0152 mm |

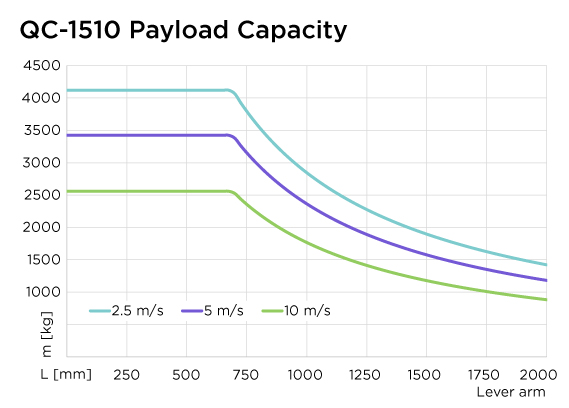

| Limite sugerido de carga útil | 4.080 kg |
| Capacidade de momento estático nos eixos X/Y | 16.300 Nm |
| Capacidade de momento estático em Z | 13.900 Nm |
| Peso lateral do mestre | 63 kg |
| Peso lateral da ferramenta | 27,7 kg |
| Peso quando acoplado | 90,7 kg |
| Tipo de acionamento | Pneumático |
| Tipo de pulso do robô | Padrão |
| Cor | Preto |
| Baixar | Descrição |
|---|---|
| QC-1510 Master | Conjunto principal QC-1510 com travamento/destravamento PNP, sensor de “pronto para travar” e cabos de LED |
| Ferramenta QC-1510 | Ferramenta QC-1510 |
- Filtrar por Número da peça
- JJ10
- JJ16
- JJ2
- JJ3
- JJ6
- JM2
- JM4
- JU10
- Jxx-AIR-2
| Número da peça | Descrição | ||
|---|---|---|---|
 |
JJ10 | Módulo adaptador de montagem de borda dupla |
|
 |
JJ16 | Estilo de trilho, adaptador de montagem em cunha, 7 posições |
|
 |
JJ2 | Conjunto do adaptador – Usado para montar módulos de padrão J16 simples ou duplo no QC |
|
 |
JJ3 | Conjunto de adaptador de montagem J16 simples ou duplo (largura do adaptador de 5″) |
|
 |
JJ6 | Adaptador do módulo espaçador – Use ganchos de ferramenta NA2/NA3 opostos |
|
 |
JM2 | Conjunto do adaptador – Usado para montar módulos PG0, PN2 ou HA6 no QC |
|
 |
JM4 | Conjunto do adaptador para o módulo V300 |
|
 |
JU10 | Adaptador de válvula que permite o uso do módulo de controle CYE com a família QC-210 de trocadores de ferramentas |
|
 |
Jxx-AIR-2 | Adaptador de ar Lock/Unlock com entradas de sensor Lock/Unlock/RTL com ferragens de aço inoxidável. |
|
