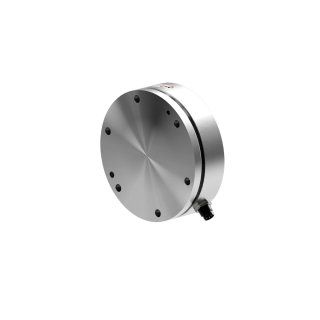

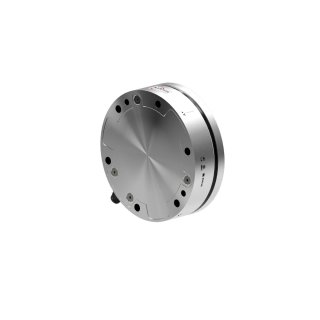

产品特点
- 6 轴力/扭矩传感– 可测量所有六个自由度（Fx、Fy、Fz、Tx、Ty、Tz）的力和扭矩，力和扭矩范围高达 500 N 和 20 Nm，可在中等负载应用中实现多功能性能
- 外形– 重量轻、结构紧凑，便于安装；专为满足电子装配市场和低有效载荷工业机器人的需求而设计。
- 通用力/扭矩传感器套件– 该套件包括一个传感器、用于将传感器安装到机器人上的标准接口板、电缆和电源，可轻松集成到各种机器人品牌和应用中。
- EtherCAT 接口– 可在同步多轴自动化环境中进行实时高速通信，实现精密运动控制。
- 超高强度– 采用高强度航空级铝材精密加工而成，坚固耐用，重量轻。可处理额定容量 5.0 至 12.5 倍的过载。
- 高信噪比– 硅应变片的信号强度是传统箔片应变片的 75 倍。信号经过放大后，噪声失真几乎为零。
- IP64 级防尘和防溅水保护– 全面防尘，可抵御任何方向的溅水，非常适合偶尔暴露在潮湿环境中的一般工业用途。
| 规格 | 价值 |
|---|---|
| 测量范围 | 500 N / 20 Nm |
| 感应范围 | |
| X/Y 力感应范围 | ±500 N |
| X/Y 扭矩感应范围 | ±20 牛米 |
| Z 力感应范围 | ±900 N |
| Z 扭矩感应范围 | ±20 牛米 |
| 决议 | |
| X/Y 力感应分辨率 | 0.025 N |
| X/Y 扭矩感应分辨率 | 0.00125 牛米 |
| Z 力传感分辨率 | 0.025 N |
| Z 扭矩感应分辨率 | 0.00125 牛米 |
| 超负荷 | |
| 力 X/Y 单轴过载 | ±2500 N |
| 力 Z 单轴过载 | ±4500 N |
| 扭矩 X/Y 单轴过载 | ±100牛米 |
| 扭矩 Z 单轴过载 | ±1000牛米 |
| 刚度 | |
| 力 X/Y 计算刚度 | 2.7×10^7 牛/米 |
| 扭矩 X/Y 计算刚度 | 2.4×10^4 牛米/雷达 |
| 力 Z 计算刚度 | 4.1×10^7 牛/米 |
| 扭矩 Z 计算刚度 | 4.8×10^4 牛米/雷达 |
| 谐振频率 | |
| Fx/Fy/Tz 共振频率 | 2200 赫兹 |
| Fz/Tx/Ty 共振频率 | 2600 赫兹 |
| 其他 | |
| 高度 | 25.4 毫米 |
| 重量 | 0.3 公斤 |
| 直径 | 80 毫米 |
| 接口板额定值 | IP64 |
| 通信接口 | EtherCAT |
| 精度（% 满刻度） | 2% |
| 延迟 | <1 ms |
| 数据速率 | 8 千赫 |
| 采样率 | 8 千赫 |
| 连接器 | 6 针 M8（ZC22） |
- 筛选方式 类型
- 图纸
- 手册
- 复杂加载图
- 软件
| 下载 | 下载类型 | 语言 |
|---|---|---|
| 9105-ECAT-Axia80 传感器图纸 | 图纸 | English |
| Axia80 力扭矩传感器产品系列 | 图纸 | English |
| 9105-C-ZC22-ZC28-4 图纸，与以太网和 EtherCAT Axia 兼容 | 图纸 | English |
| 9105-C-ZC28-U-RJ45S-4 图纸，与以太网和 EtherCAT Axia 兼容 | 图纸 | English |
| EtherCAT Axia80 手册 | 手册 | English |
| Axia80 FT 传感器手册 | 手册 | English |
| 针对使用带有 KUKA.ForceTorqueControl (FTCtrl) 的 ATI EtherCAT FT 传感器的客户 | 手册 | English |
| 带 M12 电源的 Axia 力/扭矩传感器电缆客户图纸 | 图纸 | English |
| Axia80-M20 力/扭矩传感器的复杂加载细节 | 复杂加载图 | English |
| 用于 Axia 传感器的 EtherCAT XML 设备描述文件 | 软件 | English |
| 下载 | 说明 |
|---|---|
| 9105-axia80-m20 | 9105-AXIA80-M20 的 3C CAD 模型链接 |
- 筛选方式 部件编号
- 9105-CBL-S-G1-Q5F-WWPS1-1.5
- 9105-CKIT-ZC22-ZC28-4
- 9105-C-ZC28-MS-RJ45S-4
| 部件编号 | 说明 | ||
|---|---|---|---|
 |
9105-CBL-S-G1-Q5F-WWPS1-1.5 |
F/T 壁式安装电源，24 伏直流输出，国际插头 |
|
|
|
9105-CKIT-ZC22-ZC28-4 | 电缆套件，6 针 M8 Axia 传感器至 8 针 M12，4 米，屏蔽外壳 |
|
|
|
9105-C-ZC28-MS-RJ45S-4 | 电缆，8 针 M12 屏蔽外壳拆分为 5 针 M12 和屏蔽 RJ45 |
|
| 校准 | X/Y 力感应范围 | Z 力感应范围 | X/Y 扭矩感应范围 | Z 扭矩感应范围 | X/Y 力感应分辨率 | Z 力传感分辨率 | X/Y 扭矩感应分辨率 | Z 扭矩感应分辨率 |
|---|---|---|---|---|---|---|---|---|
| SI-500-20 | 500 N | 900 N | 20 牛米 | 20 牛米 | 0.1 N | 0.1 N | 0.005 牛米 | 0.005 牛米 |
