产品特点
功能

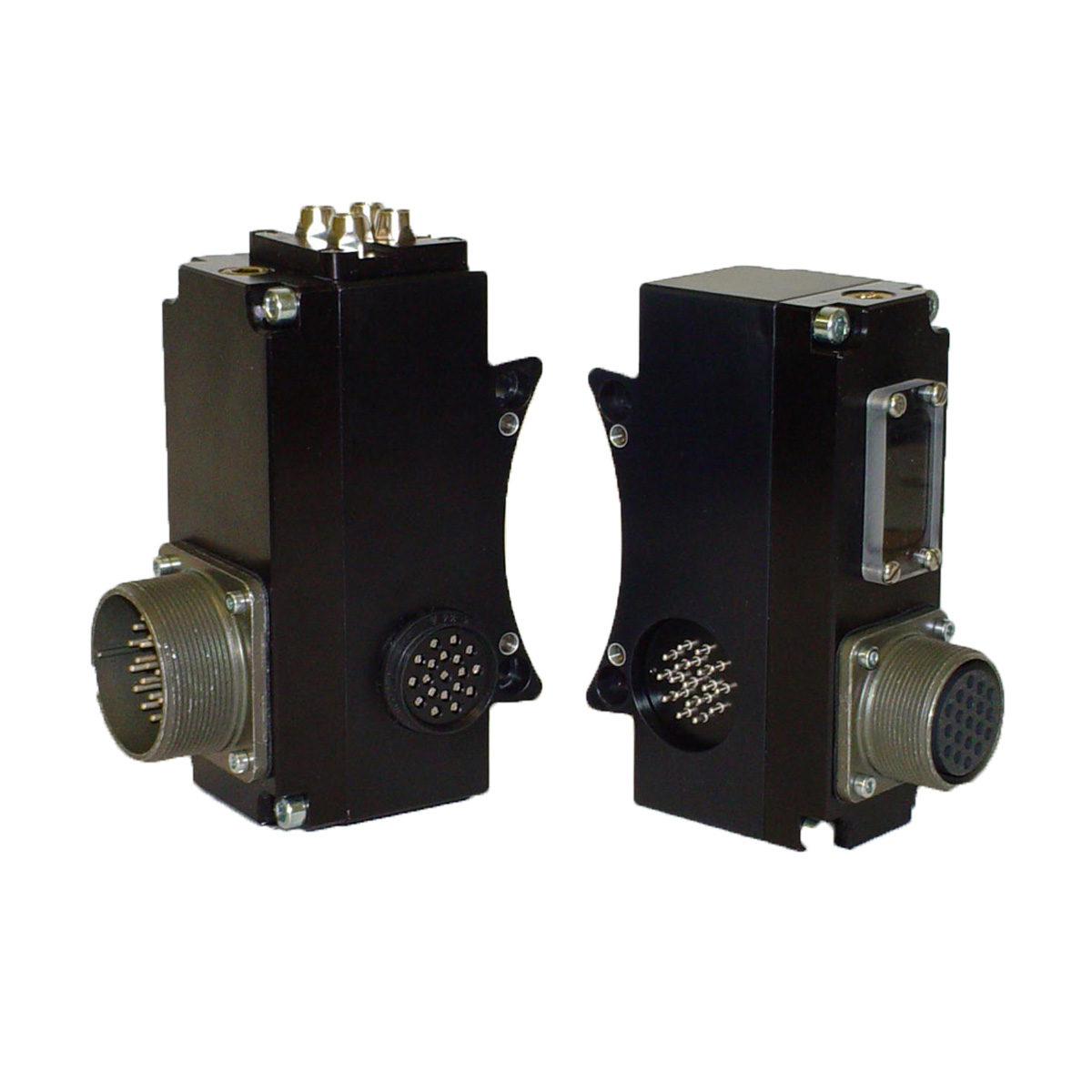

- 离散信号模块用于工具快换装置的通信和控制。
- 提供用于客户接口的安费诺 MS 型连接器。
- 提供就绪锁定（R1 和 R2）、锁定和解锁传感器输入。
- 提供多达 19 个信号穿通装置供客户使用。
- 针块周围有一个柔性套管，可在连接时防止连接受潮。
- 工具 ID（0-999）容量。
- 带锁定和解锁供应端口的空气适配器模块 (Jxx) 通常与 SA2-M 模块集成，用于工具快换装置的锁定机构驱动。
- 紧凑型设计封装。
- SA3-M（灌封型，可提高在有液体存在的环境中的耐受性）。
材料
- 铝外壳/盖
- 镀贵金属触点
- 丁腈橡胶密封件
- 尼龙销块。
| 规格 | 价值 |
|---|---|
| 电气等级 |
控制信号 – 24VDC 直通信号 – 5 安培/250 伏 |
| 主侧重量 | |
| 工具侧重量 | |
| 插针总数 | |
| 引脚说明 |
SA2-T 19 直通式 SA3-T 15 个直通 SA4-T 11 个直通 |
| 工作温度范围 | -28.9 °C 至 65.6 °C |
| 信号类型 |
| 下载 | 说明 |
|---|---|
| 9121-SA2-T | 分立信号工具模块，带 19 针安费诺、19 针 Block、19 个直通信号 |
| 9121-SA3-M | 分立式，26 针安费诺，19 针模块，支持 L/U/R1/R2 传感器 **不用于集成阀**，封装 |
| 9121-SA3-T | 离散信号工具模块，带 19 针安费诺、19 针块、15 个直通孔、0-9 工具 ID |
| 9121-SA4-T | 离散信号工具模块，带 19 针安费诺、19 针块、11 个直通孔、0-99 |
| 9121-SA2-M | 分立式，26 针安费诺，19 针模块，支持 L/U/R1/R2 传感器 **不用于集成阀** |
- 筛选方式 部件编号
- 9121-SA2-M
- 9121-SA2-T
- 9121-SA3-M
- 9121-SA3-T
- 9121-SA4-T
- 9121-SA7-T
| 部件编号 | 说明 | ||
|---|---|---|---|
 |
9121-SA2-M | 分立模块，26 针安费诺，19 针座，支持 L/U/R1/R2 传感器（不适用于集成阀）（与 SA2-T、SA3-T、SA4-T 或 SA5-T 配接） – 主站侧 |
|
|
|
9121-SA2-T | 分立模块，19 针安费诺，19 针座，支持 L/U/R1/R2 传感器 – 工具端 |
|
|
|
9121-SA3-M | 分立封装模块，26 针安费诺，19 针模块，支持 L/U/R1/R2 传感器 – 主站侧 |
|
|
|
9121-SA3-T | 分立模块，19 针安费诺，19 针座，15 个直通，0-9 工具 ID（与 SA2-M 配接） – 工具侧 |
|
|
|
9121-SA4-T | 分立模块，19 针安费诺，19 针块，11 个直通，0-99 刀具 ID（与 SA2-M 配接） – 刀具侧 |
|
|
|
9121-SA7-T | 分立信号模块，带 19 针安费诺、19 针块、15 个直通、0-9 工具 ID 和 0VDC 反射 – 工具侧 |
|
