工具快换模块

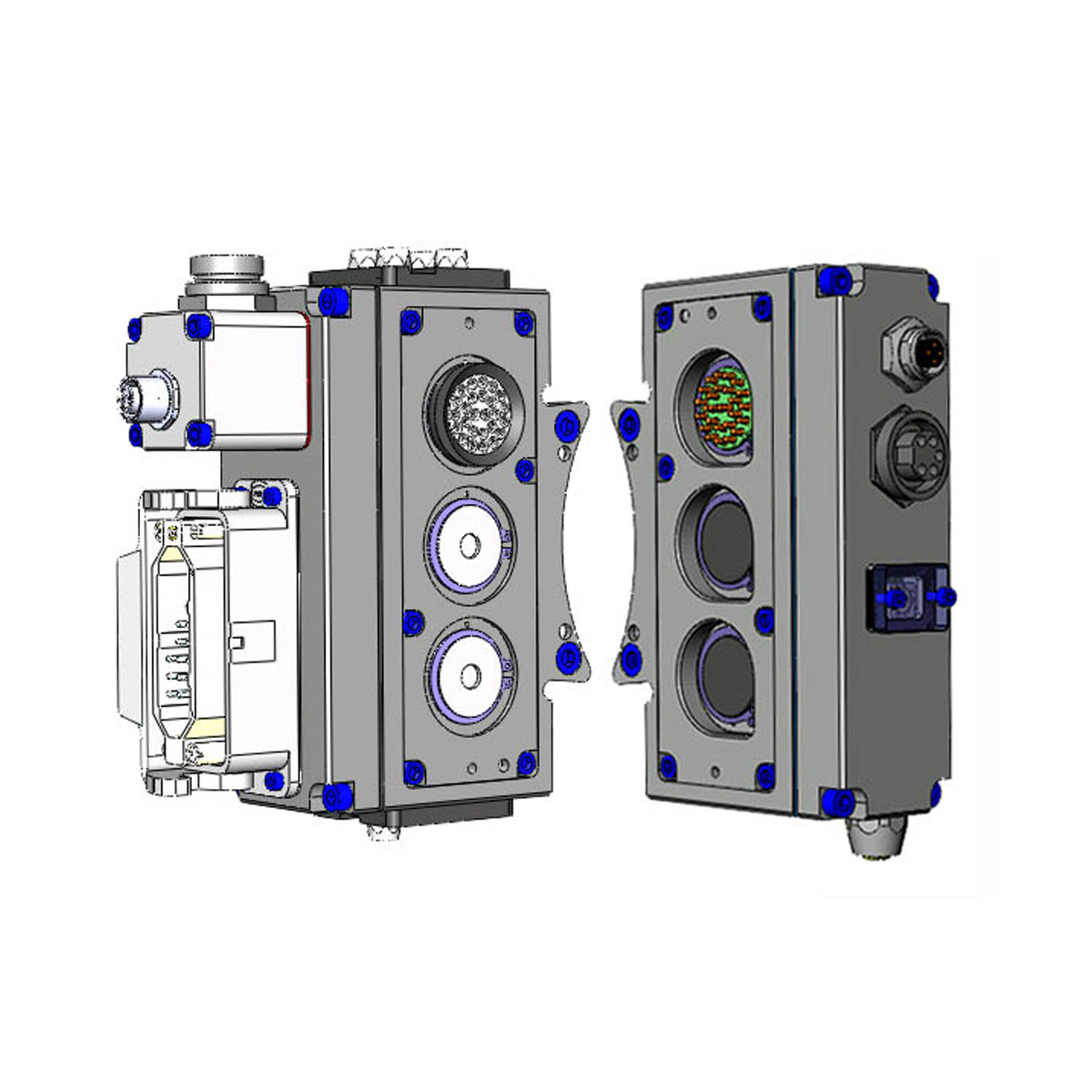

离散模块:SC30

离散模块:SC30

分立模块,25 针 HAN-D Harting 连接器, 5针Minifast辅助电源接口和带冗余PROFINET直通功能的4针M12 D编码连接器,支持L/U/R1/R2传感器及集成阀门,0-9旋转开关工具ID,支持TSI且工具上无RTL旁路

查看所有功能
型号:  SC30
咨询我们的专家

产品特点 技术规格 文档与下载 组件

产品特点

功能

  • 支持对刀具更换器的控制,并支持机器人焊枪与末端执行器之间的I/O通信。
  • 提供一个 25 针 HAN-D Harting 连接器、一个 5 针 Minifast 辅助电源连接器以及一个带冗余 PROFINET 直通功能的 4 针 M12 D 编码连接器。
  • 支持 L/U/R1/R2 传感器和集成阀控制。
  • 0-9 旋转开关工具 ID。
  • 支持 TSI,且工具上无 RTL 旁路。
  • 弹簧式针脚块允许主模块和工具模块在连接时通过其接口进行通信。
  • 一个柔性针脚护套包围着针脚块,在耦合时可密封连接处,防止湿气和液体侵入。

材料

  • 铝制外壳
  • Delrin 盖
  • 贵金属镀层触点
  • 丁腈橡胶密封件
  • 德尔林(Delrin)插针座。
Specification Value
电气额定值 辅助电源 – 5 安培
/250V 信号 – 5 安培
/250V PROFINET 信号 – 4 安培/
250V 刀具更换器 (TSI) – 4 安培
/24V 刀具更换器 (Tool-ID) – 100 mA/50V
刀具更换器(阀门控制) – 19-29V
传感器(L、U、RTL) – 10-30VDC 工作电压,150 mA 工作电流
主侧重量
刀具侧向重量
总图钉数 40
引脚说明
工作温度范围 -28.9 °C 至 65.6 °C
信号类型
下载 下载类型 语言
9630-20-SC30M SC30T 图纸 English
9620-20-C-SC30 手册 English
9620-20-d-aw2 手册 English
部件编号 说明
工具架 9121-SC30-M 分立模块,25 针 HAN-D Harting 连接器,5 针微型快速辅助电源和 4 针 M12 D-Coded 连接器,带冗余 PROFINET 直通功能,支持 L/U/R1/R2 传感器和集成阀门,支持工具 – 主站侧的更新 TSI
工具架 9121-SC30-T 分立模块,5 针微型快速辅助电源,带冗余 PROFINET 直通的 4 针 M12 D-Coded 连接器,0-9 旋转开关工具 ID,支持无 RTL 旁路的 TSI – 工具侧

兼容模块
