产品特点
功能

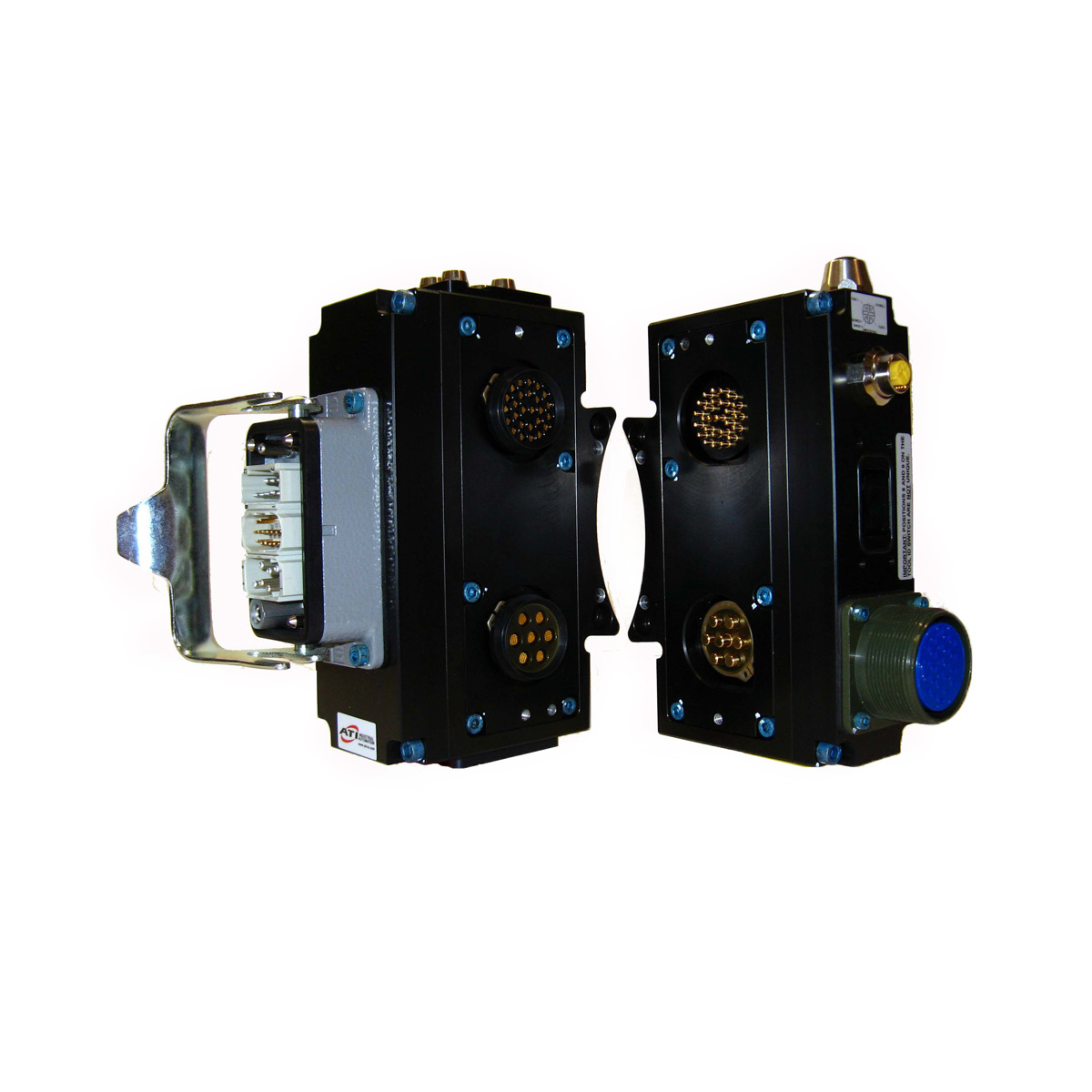

- 离散信号模块用于工具快换装置的通信和控制。
- 提供一个 Harting 10B 连接器，用于连接主模块，以支持工具快换装置和客户指定的 I/O。Harting 接口与某些 ABB 机器人换装包兼容。
- 工具模块配有 MIL-5015 型 24 触点连接器，用于电源和信号连接。一个 M12 B 型 5 触点连接器用于连接 PROFIBUS 现场总线信号。弹簧式针脚块允许主站模块和工具模块在耦合时通过接口进行通信。
- 针脚块周围有一个柔性针脚套，可在连接时密封连接，防止潮湿和液体进入。
材料
- 铝外壳/盖
- 透明聚碳酸酯窗口
- 镀贵金属触点
- 丁腈橡胶密封件
- Delrin 针座
| 规格 | 价值 |
|---|---|
| 电气等级 |
功率 – 7 @ 13 安培/500 伏 信号 – 17 @ 3 安培/24 伏 工具快换装置（TSI 和 Tool-ID）- 6 @ 3 安培/24 伏 现场总线 – 2 @ 3 安培/24 伏 |
| 主侧重量 | 1.41 千克 |
| 工具侧重量 | 1.25 千克 |
| 插针总数 | 32 |
| 引脚说明 | |
| 工作温度范围 | -28.9 °C 至 65.6 °C |
| 信号类型 |
| 下载 | 说明 |
|---|---|
| 9121-SC8-T | 离散工具模块，DDK MS3102 24 触点连接器支持伺服电源和编码器信号 |
| 9121-SC8-M | 支持伺服电源和编码器信号、PROFIBUS 直通的 Harting 主站模块 |
- 筛选方式 部件编号
- 9121-SC8-M
- 9121-SC8-T
| 部件编号 | 说明 | ||
|---|---|---|---|
 |
9121-SC8-M | Harting 模块支持伺服电源和编码器信号、PROFIBUS 直通、L/U/R1/R2 传感器和集成阀、工具 – 主站侧支持 TSI |
|
|
|
9121-SC8-T | 支持伺服电源和编码器信号的 Harting 模块，PROFIBUS 直通，支持 L/U/R1/R2 传感器和集成阀，支持工具上的 TSI – 工具侧 |
|
