产品特点
特点

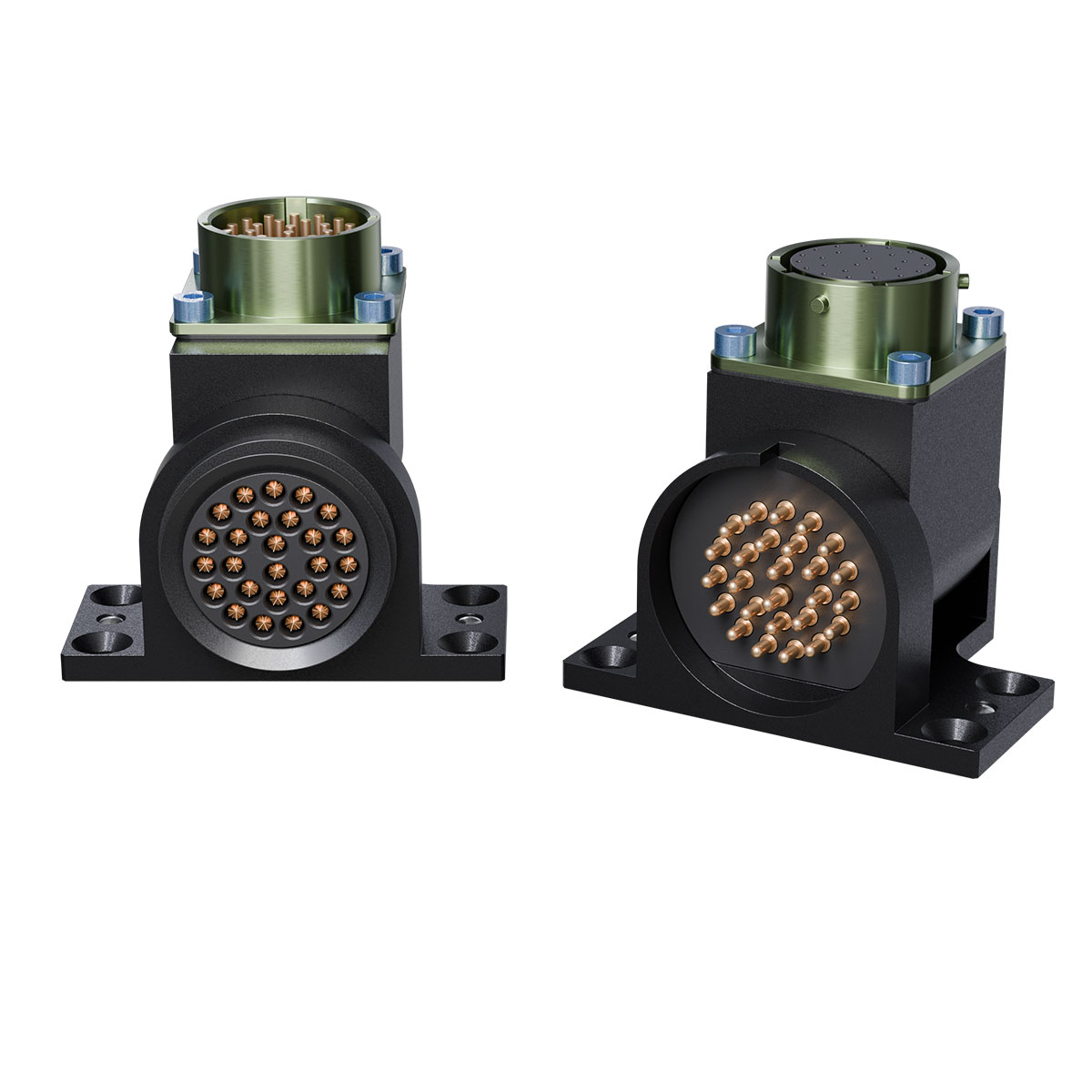

- 5 位可调电气模块 – 主控端和工具端。
- 提供横跨 180 度的 5 个独特位置，以提高机器人整装包的灵活性。模块必须在操作前调整并固定到位，否则可能会对导线造成内部损坏。
- 26 针
- 3 安培/250VAC 容量。
- 微型 MS 快速断开连接器。
- 连接时针脚块密封防潮。
- 可与 G26、R26、S26 或 T26 模块连接。
- 主模块上有免接触触点。
- 针脚 “C “是第一个接合点，最后一个断开。建议用作接地。
- 专利设计。
材料
- 铝外壳
- 弹簧针头镀铑
- 镀铑触针
- 丁腈橡胶密封圈
| 规格 | 价值 |
|---|---|
| 电气等级 | 3 安培/250 伏交流 |
| 主侧重量 | 0.20 千克 |
| 工具侧重量 | 0.12 公斤 |
| 插针总数 | 26 |
| 工作温度范围 | -28.9 °C 至 65.6 °C |
| 下载 | 说明 |
|---|---|
| 9120-G26-T | 26 针工具电气模块，3 安培/250 伏交流，MS 微型快速断开连接器和五个位置旋转。 |
| 9120-G26W-M | 带硬接线直式传感器电缆的 G26 主模块 |
| 9120-G21-T | 26 针、3A/250VAC、MS 微型 MS 快速断开连接器，内置 0-15 工具 ID 和 5 位旋转接头 – 工具侧 |
| 9120-G26R-M | 26 针电气模块，3A/250VAC，MS 微型快速断开连接器和五位旋转锁定/解锁传感器电缆，用直角连接器连接 |
| 9120-G26-M | 26 针主电气模块，3 安培/250 伏交流，MS 微型快速断开连接器和 5 位旋转。 |
- 筛选方式 部件编号
- 9120-G21-T
- 9120-G26-M
- 9120-G26R-M
- 9120-G26-T
- 9120-G26W-M
| 部件编号 | 说明 | ||
|---|---|---|---|
 |
9120-G21-T | 26 针电气模块，3 安培/250 伏交流，MS 微型快速断开连接器和五个位置旋转接头 |
|
|
|
9120-G26-M | 26 针电气模块，3 安培/250 伏交流，MS 微型快速断开连接器和五个位置旋转接头 |
|
|
|
9120-G26R-M | 26 针电气模块，3 安培/250 伏交流，MS 微型快速断开连接器和五个位置旋转接头 |
|
|
|
9120-G26-T | 26 针电气模块，3 安培/250 伏交流，MS 微型快速断开连接器和五个位置旋转接头 |
|
|
|
9120-G26W-M | 26 针电气模块，3 安培/250 伏交流，MS 微型快速断开连接器和五个位置旋转接头 |
|
