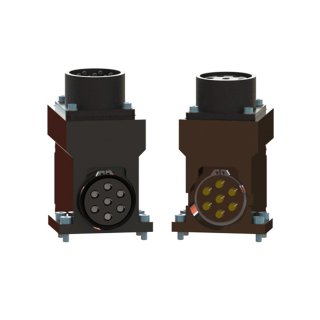

产品特点
特点
- 7 引脚，6 个电源和保护接地引脚与模块外壳相连。
- 45 安培，500VAC/700VDC。
- 提供安全接地触点，通过主站将接地传递给工具。模块外壳接地。
- 安费诺 MS 型连接器，用于连接主站和工具模块。
- 触点采用防流体密封。
- 模块应安装在 QC-100 或更大的工具快换装置上，以处理最大额定电流和 100% 工作循环而不会过热。
- 最大电流条件下允许的最高环境温度为 100 华氏度。
- 主模块可能高出主板。根据需要调整机器人接口板进行补偿。
- 工具模块可能会延伸至工具板下方。
- 手指安全主销块可防止带电时意外接触。
材料
- 镀镍铝外壳、
- Peek® 销块
- 钢和不锈钢紧固件
| 规格 | 价值 |
|---|---|
| 电气等级 | 45 安培，500VAC/700VDC |
| 主侧重量 | 0.64 千克 |
| 工具侧重量 | 0.54 千克 |
| 插针总数 | 7 |
| 工作温度范围 | -28.9 °C 至 65.6 °C |
- 筛选方式 类型
- 图纸
| 下载 | 下载类型 | 语言 |
|---|---|---|
| MTA6A 模块图 | 图纸 | English |
- 筛选方式 部件编号
- 9120-MTA6A-M
- 9120-MTA6A-T
| 部件编号 | 说明 | ||
|---|---|---|---|
 |
9120-MTA6A-M | MT 型电源模块，带安费诺连接器 最大额定电流 45 安培 |
|
|
|
9120-MTA6A-T | MT 型电源模块，带安费诺连接器 最大额定电流 45 安培 |
|
