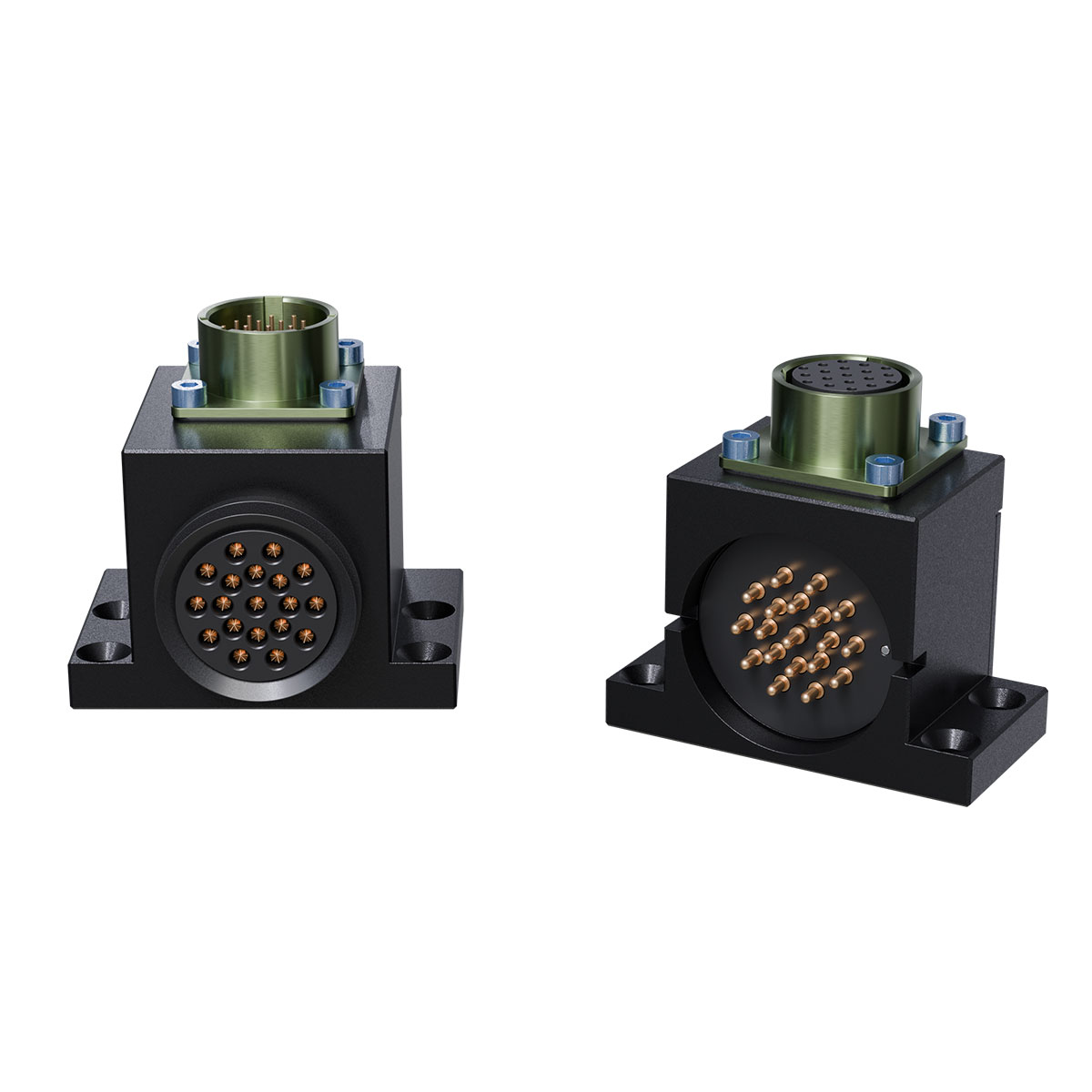

产品特点
特点
- 19 针。
- 5 安培/250VAC 容量。
- 微型 MS 快速断开连接器。
- 主控端采用非接触式触点。
- 工具侧有工具 ID 选项。
- 接合时防潮防尘密封。
- 可与 G、R、S 或 T 模块配接。
材料
- 铝外壳
- 镀贵金属弹簧针头
- 镀贵金属触针
- 丁腈橡胶密封圈
| 规格 | 价值 |
|---|---|
| 电气等级 | 5 安培/250 伏交流 |
| 主侧重量 | 0.20 千克 |
| 工具侧重量 | 0.14 千克 |
| 插针总数 | 19 |
| 工作温度范围 | -28.9 °C 至 65.6 °C |
| 下载 | 说明 |
|---|---|
| 9120-R10-T | 19 针（14 针可供客户使用 – 参见针脚分布图），5 Amp/250VAC (R19) 电气模块，带 (0-99) 工具 ID（仅限工具端）*9120-R10-T 与 R19W 和 R19R 主模块不兼容。对于这些主控模块，请使用 9120-RW10-T 代替*。 |
| 9120-R14-T | 19针（14针可供客户使用 – 参见针脚分布图），5安培/250VAC（R19）电气模块，带（0-9）工具识别码（仅限工具侧）。 |
| 9120-R19-M | 19 针、5 安培/250VAC 电气模块，带微型 MS 快速断开连接器 – 主站侧 |
| 9120-R19-T-V | 工具侧 19 针、5A/250VAC、MS 微型 MS 快速断开连接器、氟橡胶密封件 |
| 9120-R19-T | 19 针、5 安培/250VAC 电气模块，带微型 MS 快速断开连接器 – 工具侧 |
| 9120-R19RPD-M | 19 针、5A/250VAC 电气模块，配有微型 MS 快速断开连接器，连接有锁定/解锁传感器电缆。带有用于锁定/解锁传感器的直角连接器）。采用罐装，防潮性能更好。替代 9120-R19RP-M。 |
| 9120-R19-M-2322 | 主侧 R19 模块，带适配器板，连接 QC-60 平面 |
| 9120-R19V-M | R19 带氟橡胶密封件的主件 |
| 9120-R19-M-VL | R19 主模块，带氟橡胶密封件和特氟龙护套导线 |
| 9120-R19W-M-V | 主侧 19 针 5A/250VAC 电气模块，带 MS 微型快速断开连接器。氟橡胶密封件具有耐化学性。增加了锁定/解锁传感器电缆。 |
| 9120-R19G-M | 主侧 19 针、5A/250VAC、电气模块，带金色针脚和微型 MS 快速断开连接器 |
| 9120-R19-T-VL | R19 工具模块，带氟橡胶密封件和特氟龙夹套导线 |
| 9120-R19-T-2323 | 工具侧 R19 模块，带 QC-60 平板适配器板。 |
| 9120-R19G-T | 工具侧 19 针、5A/250VAC 电气模块，带金插针和微型 MS 快速断开连接器 |
| 9120-R19w-m | 主控端 19 针 5A/250VAC 电气模块，配有 MS 微型快速断开连接器。增加了锁定/解锁传感器电缆。 |
| 9120-R19R-M | 19 针、5A/250VAC 电气模块，配有微型 MS 快速断开连接器，连接有锁定/解锁传感器电缆。带有用于锁定/解锁传感器的直角连接器）。 |
- 筛选方式 部件编号
- 9120-R10-T
- 9120-R14-T
- 9120-R19G-M
- 9120-R19G-T
- 9120-R19-M
- 9120-R19-M-2322
- 9120-R19-M-VL
- 9120-R19R-M
- 9120-R19-T
- 9120-R19-T-2323
- 9120-R19-T-V
- 9120-R19-T-VL
- 9120-R19V-M
- 9120-R19W-M
- 9120-R19W-M-V
| 部件编号 | 说明 | ||
|---|---|---|---|
 |
9120-R10-T | 19 针、5 安培/250VAC 电气模块，带微型 MS 快速断开连接器 |
|
|
|
9120-R14-T | 19 针、5 安培/250VAC 电气模块，带微型 MS 快速断开连接器 |
|
|
|
9120-R19G-M | 19 针、5Amp/250VAC、带金色针脚和微型 MS 快速断开连接器的电气模块 – 主站侧 |
|
|
|
9120-R19G-T | 19 针 5Amp/250VAC 电气模块，带金插针和微型 MS 快速断开连接器 – 工具侧 |
|
|
|
9120-R19-M | 19 针、5 安培/250VAC 电气模块，带微型 MS 快速断开连接器 |
|
|
|
9120-R19-M-2322 | 19 针、5 安培/250VAC 电气模块，带 QC-60 平面适配器板 – 主站侧（与 9120-R19-T-2323 配接） |
|
|
|
9120-R19-M-VL | 19 针、5 安培/250VAC 电气模块，带氟橡胶密封件和特氟龙护套导线 – 主侧（与 9120-R19-T-VL 配接） |
|
|
|
9120-R19R-M | 19 针、5 安培/250VAC 电气模块，带微型 MS 快速断开连接器 |
|
|
|
9120-R19-T | 19 针、5 安培/250VAC 电气模块，带微型 MS 快速断开连接器 |
|
|
|
9120-R19-T-2323 | 19 针、5 安培/250VAC 电气模块，带 QC-60 平面适配器板 – 工具侧（与 9120-R19-M-2322 配接） |
|
|
|
9120-R19-T-V | 19 针、5 安培/250VAC 电气模块、MS 微型 MS 快速断开连接器、氟橡胶密封件 – 工具侧 |
|
|
|
9120-R19-T-VL | 19 针、5 安培/250VAC 电气模块，带氟橡胶密封件和特氟龙护套线 – 工具侧（与 9120-R19-M-VL 配接） |
|
|
|
9120-R19V-M | 19 针、5 安培/250VAC 电气模块，带 Viton 密封件，带 Viton 密封件 – 主站侧 |
|
|
|
9120-R19W-M | 19 针、5 安培/250VAC 电气模块，带微型 MS 快速断开连接器 |
|
|
|
9120-R19W-M-V | 19 引脚、5 安培/250 伏交流电气模块，带锁定/解锁电缆，用于带氟橡胶密封圈的锁定/解锁感应。 |
|
