工具快换模块

流体/空气模块:FG4

流体/空气模块:FG4

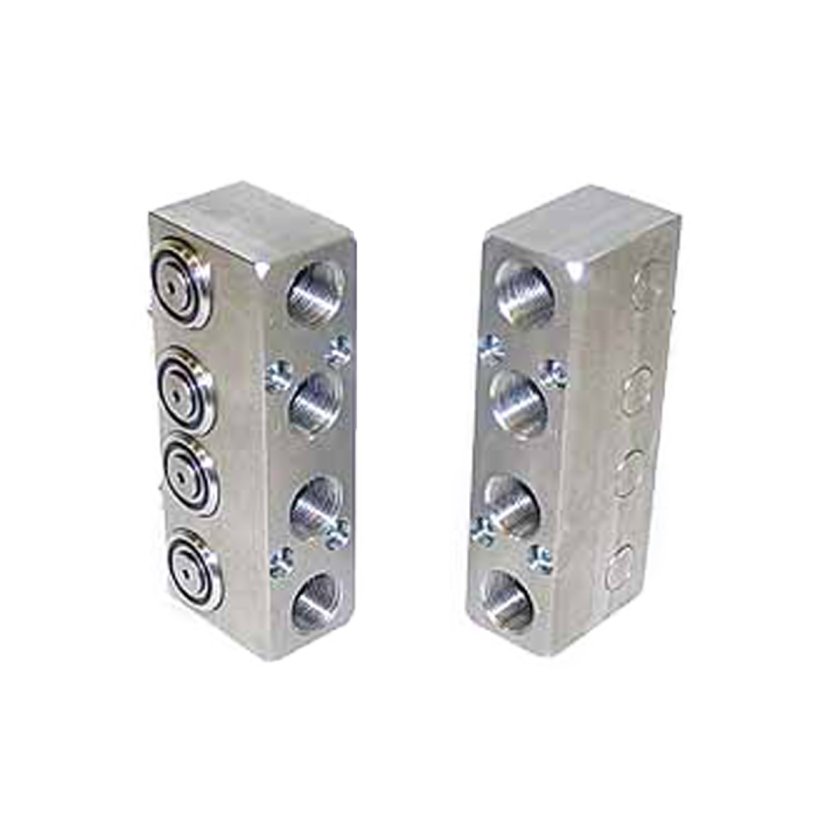

(4) G 3/8 (BSPP) 自密封端口流体/空气模块,不锈钢材质(替代型号 F04-E)

查看所有功能
型号:  FG4
咨询我们的专家

产品特点 技术规格 文档与下载 3D CAD 模型 组件

产品特点

特点

  • G 3/8(BSPP)螺纹接口。
  • (4) 个自密封流体/空气接口。
  • 与 F04 模块兼容。
  • 不锈钢外壳。
  • 可选 Viton 密封件(-V)。

材料

  • 不锈钢外壳
  • 橡胶、PVC 和不锈钢阀件
Specification Value
流量额定值 1
主侧重量 0.72 千克
刀具侧向重量 0.58 千克
工作温度范围 -28.9 °C 至 65.6 °C
公用事业类型 流体/空气
下载 下载类型 语言
9630-20-FG4 图纸 English
9620-20-d-fgx,fnx,fr2,fr2l,fr4 手册 English
9630-20-FG4M FG4AT 图纸 English
9630-20-AD4 图纸 English
下载 说明
部件编号 说明
工具架 9120-FG4A-T (4) G 3/8 (BSPP) 直通口气动模块,不锈钢 – 工具侧
工具架 9120-FG4-M (4) G 3/8 (BSPP) 自密封端口流体/空气模块,不锈钢(替代 F04-E)
工具架 9120-FG4-T (4) G 3/8 (BSPP) 自密封端口流体/空气模块,不锈钢(替换 F04-E)

兼容模块
