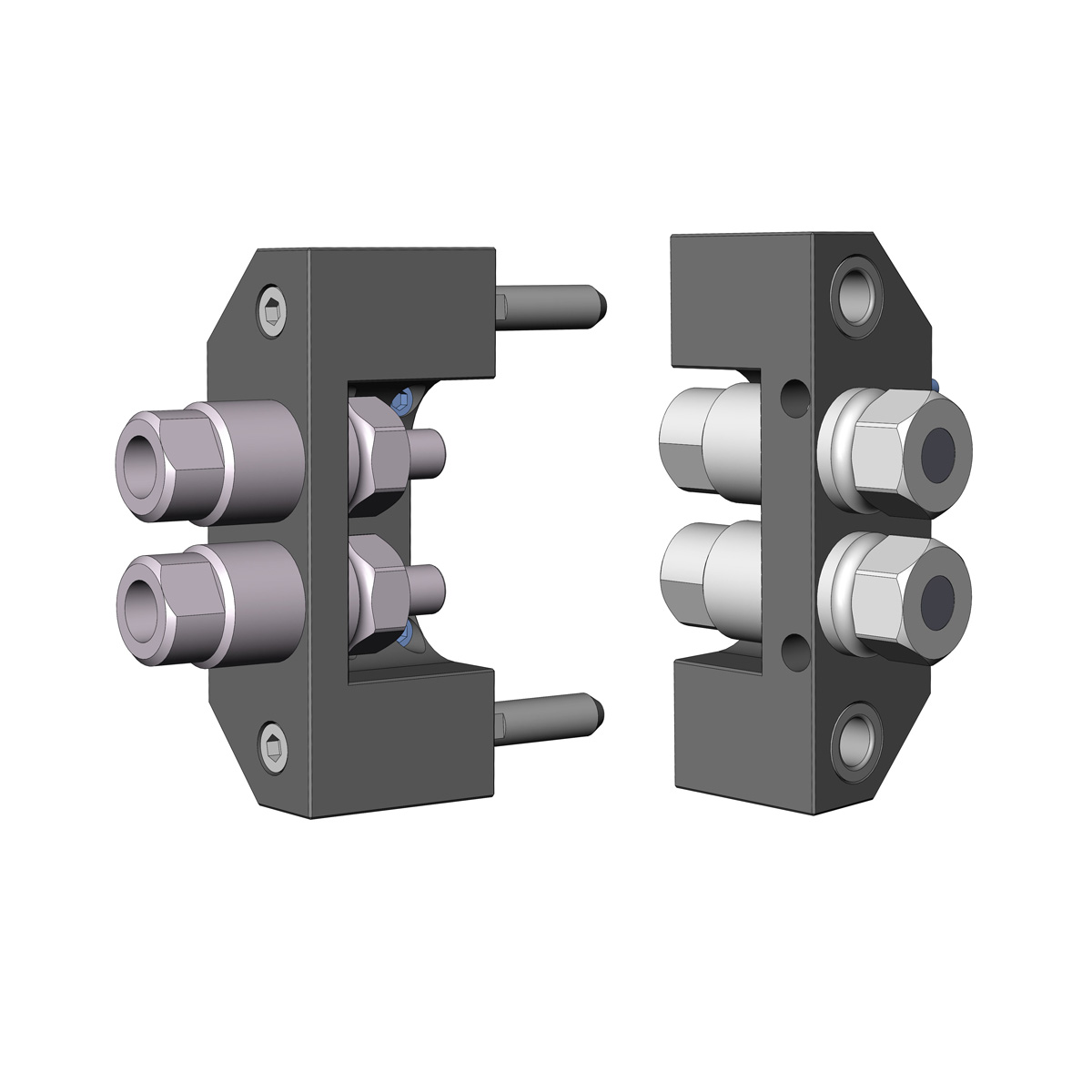

产品特点
特点
- 在单个模块中提供低压或高压液压端口。
- 用于液压连接的自密封耦合器可最大限度地减少滴漏。
- 预对准销确保耦合器正确啮合。
- 当主模块和工具模块一起驱动时，客户的机器人必须克服耦合器中的压力。更换工具时应关闭泵。
- 客户必须使用软管连接所有管道。不允许使用硬管连接，因为硬管连接无法使两半耦合器正确对齐和啮合。
材料
- 铝外壳
- 钢衬套和销钉
- 不锈钢耦合器
- 氟橡胶密封件
| 规格 | 价值 |
|---|---|
| 流量等级 | 1/4 换 0.46 |
| 主侧重量 | 0.71 公斤 |
| 工具侧重量 | 0.61 千克 |
| 工作温度范围 | -28.9 °C 至 65.6 °C |
| 公用事业类型 | 液压 |
| 下载 | 说明 |
|---|---|
| 9120-F2HG14A-M | 液压模块，（2）低压 G1/4，主件 |
| 9120-F2HG14A-T | 液压模块，（2）低压 G1/4，工具 |
| 9120-F2HN14B-T | 液压模块，（2）高压 1/4 NPT，工具 |
| 9120-F2HN14A-M | 液压模块，(2) 低压 1/4 NPT，主件 |
| 9120-F2HN14A-T | 液压模块，（2）低压 1/4 NPT，工具 |
- 筛选方式 部件编号
- 9120-F2HG14A-M
- 9120-F2HG14A-T
- 9120-F2HN14A-M
- 9120-F2HN14A-T
- 9120-F2HN14B-M
- 9120-F2HN14B-T
| 部件编号 | 说明 | ||
|---|---|---|---|
 |
9120-F2HG14A-M | 液压模块，(2) 低压 G1/4，主控侧 |
|
|
|
9120-F2HG14A-T | 液压模块，（2）低压 G1/4，工具侧 |
|
|
|
9120-F2HN14A-M | 液压模块，(2) 低压 1/4 NPT，主侧 |
|
|
|
9120-F2HN14A-T | 液压模块，（2）低压 1/4 NPT，工具侧 |
|
|
|
9120-F2HN14B-M | 液压模块，(2) 高压 1/4 NPT，主侧 |
|
|
|
9120-F2HN14B-T | 液压模块，（2）高压 1/4 NPT，工具侧 |
|
