产品特点
特点
- 17 极 M23 连接器接口。
- 用于传递 Allen-Bradley 伺服电机编码器反馈信号（Hyperface 协议）。
- 连接器屏蔽通过接地引脚。
- 双绞线用于编码器/转换器信号。
- 接合时防潮防尘密封。
- 主模块上的非接触式触点。
- 3 安培/125 VAC 容量。
材料
- 铝外壳
- 镀贵金属插针
- 丁腈橡胶密封件
| 规格 | 价值 |
|---|---|
| 电气等级 | 3 安培/125 伏交流 |
| 主侧重量 | 0.24 公斤 |
| 工具侧重量 | 0.20 千克 |
| 插针总数 | 17 |
| 引脚说明 | |
| 工作温度范围 | -28.9 °C 至 65.6 °C |
- 筛选方式 类型
- 图纸
| 下载 | 下载类型 | 语言 |
|---|---|---|
| RES17 电气模块客户图纸 | 图纸 | English |
| 下载 | 说明 |
|---|---|

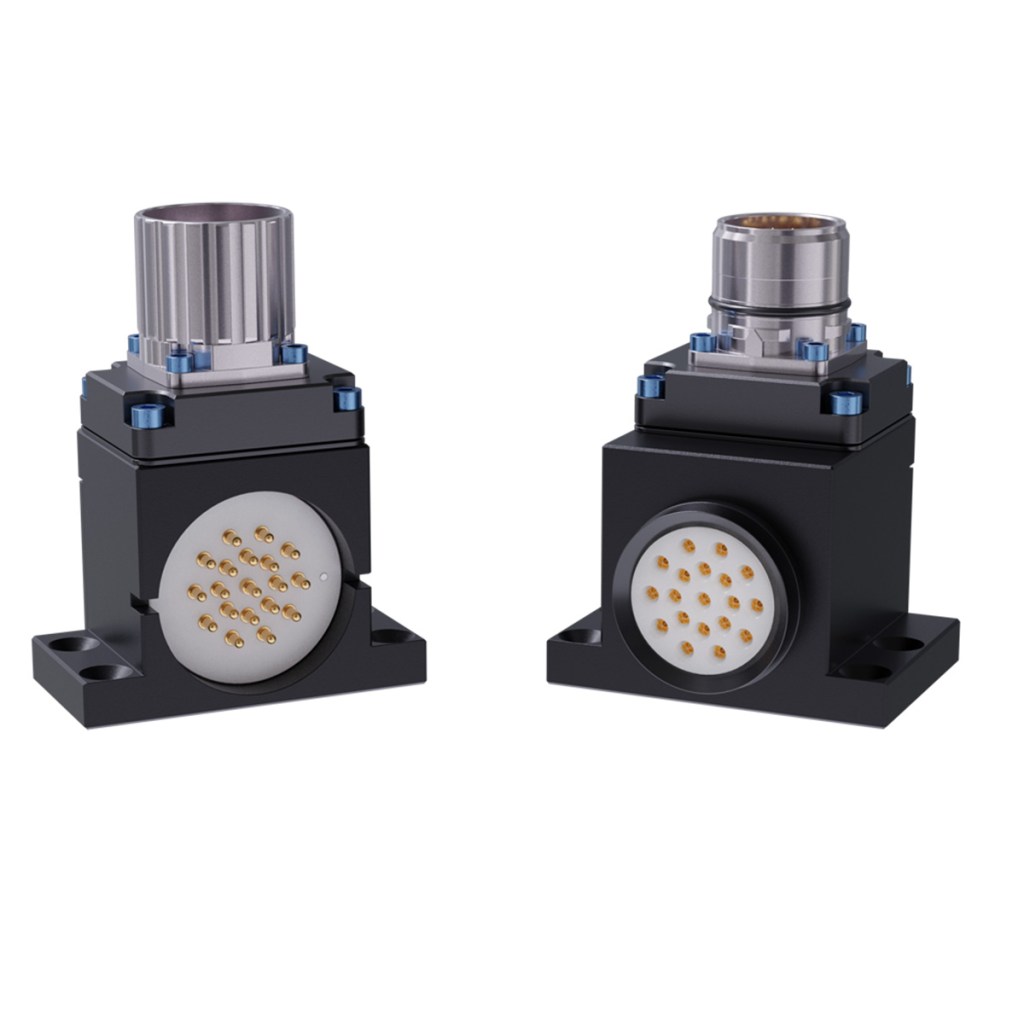

| 9120-RES17-T | 伺服信号模块，工具 |
| 9120-RES17-M | 伺服信号模块，主站 |
- 筛选方式 部件编号
- 9120-RES17-M
- 9120-RES17-T
| 部件编号 | 说明 | ||
|---|---|---|---|
 |
9120-RES17-M | 伺服信号模块，主站 |
|
|
|
9120-RES17-T | 伺服信号模块，工具 |
|
