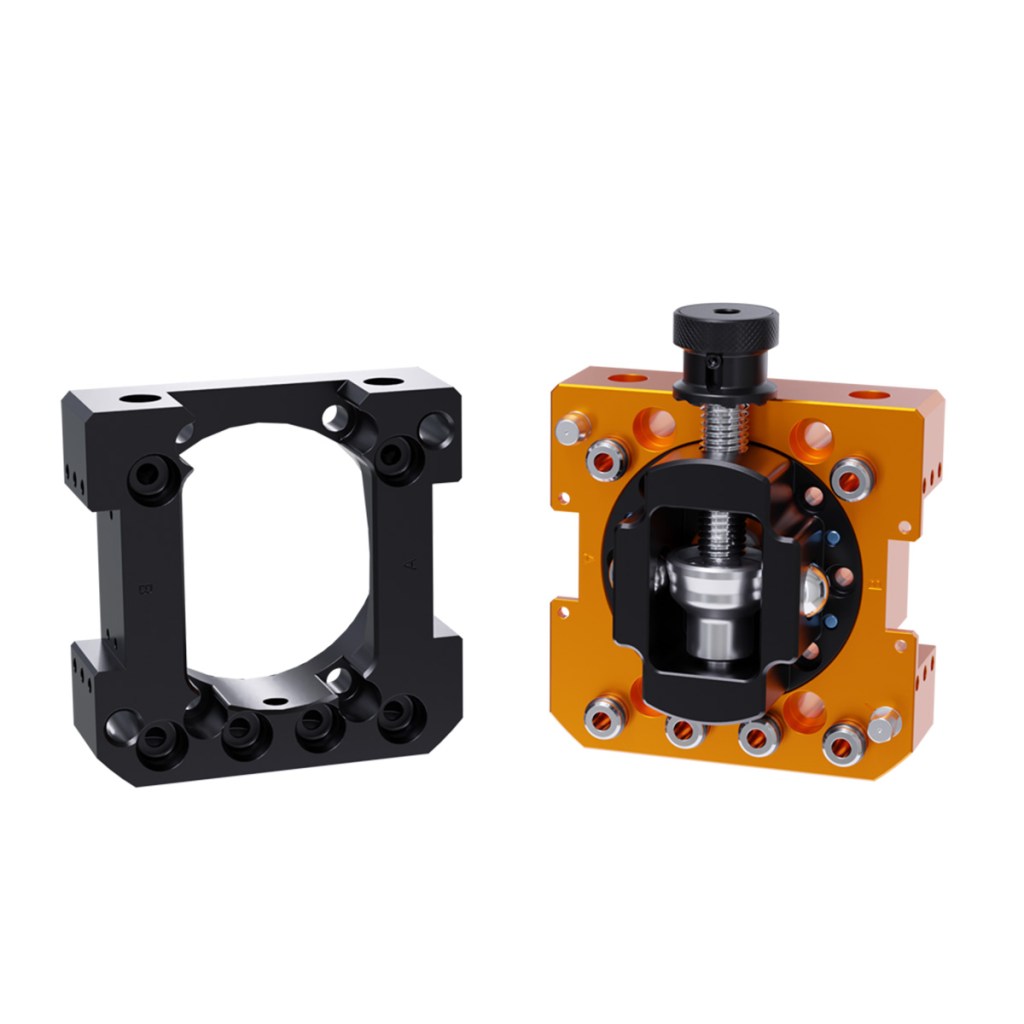

MC-36R 手动刀具更换器

MC-36R 手动刀具更换器

ATI 手动刀具更换器提供了一种简单、可靠的解决方案,可在无需工具或电源的情况下快速更换末端执行器。该产品专为易于使用和可重复对准而设计,可减少停机时间,并提高协作机器人、实验室或小批量应用中的灵活性。

  • (6) 1/8 NPT 集成气路通气口,整机重量仅 1.75 公斤
  • 螺纹式锁定机构(已获专利)可提供强大的锁定力。
  • 棘轮旋钮可增强锁定位置的安全性。
  • 提供两个(2)平面接口,用于安装电气模块以增强功能
  • 额定有效载荷为 16 公斤(35 磅)。
型号:  MC-36R
咨询我们的专家

产品特点 技术规格 文档与下载 3D CAD 模型 配件

产品特点

  • (6) 1/8 NPT 集成式通气孔,采用紧凑型 1.75 公斤外壳
  • 螺纹式锁定机构(已获专利)可提供强大的锁定力。
  • 棘轮旋钮可增强锁定位置的安全性。
  • 提供两个(2)平面接口,用于安装电子模块,从而增强功能
  • 额定载荷为 16 公斤(35 磅)。
  • 高强度重量比。
Specification Value
直通端口尺寸 (6) 1/8 NPT
气动贯通口数量 6
定位重复性
建议有效载荷限制 36 公斤
X/Y 静力弯矩承载能力 113 牛米
Z 静力弯矩承载力 169 牛米
主侧重量 0.998 千克
刀具侧向重量 0.748 千克
耦合时的重量 1.75 千克
驱动类型 手册
机器人腕部类型 标准
颜色 黑色
端口线程 NPT 螺纹
下载 下载类型 语言
9630-20-MC36R 图纸 English
9630-20-MC36R-NP 图纸 English
9620-20-B-MC-36R 刀具更换器使用手册 手册 English
9620-20-C-VB5 手册 English
下载 说明
9122-036T-000-000(简体中文(大陆)) MC-36 手动刀具更换器 刀具侧
9122-036RM-000-000 MC-36R 手动刀具更换器(主轴侧)
部件编号 说明
转接板套件 JL2 适配器板组件,带 J16 安装模式,用于安装 ER 伺服模块

兼容模块

81 结果
