Características del producto
- (4) M5 o #10-32 Puertos de paso de aire integrados en un paquete compacto de 572 gramos
- Cambiador manual de herramientas para cobots de hasta 25 kg de carga útil y robots industriales de hasta 10 kg de carga útil.
- Montaje directo en muñecas de robot ISO 9409-1-50-4-M6 para minimizar la altura de apilado.
- Cambio rápido de efectores finales con acción de palanca; no se necesitan herramientas.
- Un (1) plano disponible para montar módulos eléctricos para aumentar la funcionalidad
- La función de bloqueo secundario garantiza que la palanca no se suelte si se engancha
| Especificación | Valor |
|---|---|
| Distancia máxima de bloqueo | 1.0 mm |
| Tamaños de los puertos de paso | (4) M5 |
| Cantidad de puertos de paso neumático | 4 |
| Repetibilidad posicional | 0.0102 mm |

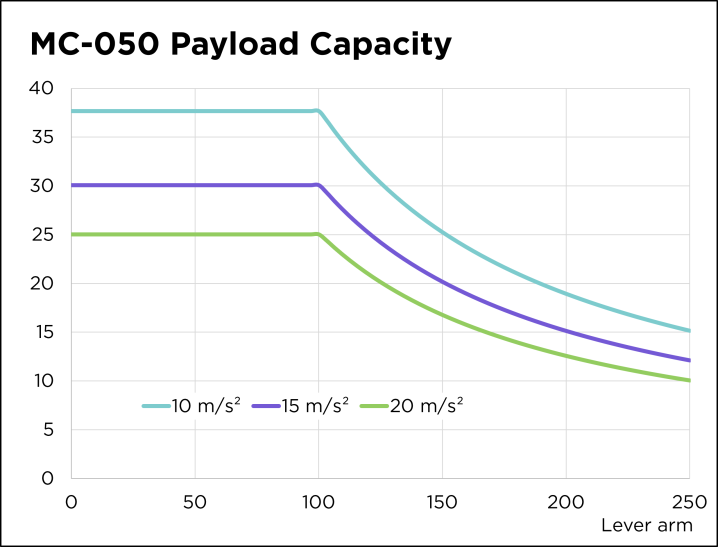

| Límite de carga útil sugerido | 25 kg |
| Capacidad de momento estático X/Y | 25 Nm |
| Z Capacidad de momento estático | 25 Nm |
| Peso lateral maestro | 0.386 kg |
| Peso del lado de la herramienta | 0.186 kg |
| Peso acoplado | 0.572 kg |
| Tipo de accionamiento | Manual |
| Tipo de muñeca robótica | Estándar |
| Color | Negro |
| Hilos portuarios | Roscas M5 |
| Descargar | Descripción |
|---|---|
| 9122-050T-000 | MC-50 Cambiador Manual de Herramientas, Lado Herramienta |
| 9122-050M-000 | MC-50 Cambiador manual de herramientas, lado maestro |
- Filtrar por Número de pieza
- 9122-050M-IP-11858
- 9005-20-9217
- 9005-20-9115
- 9005-20-9112
- JJ112
| Número de pieza | Descripción | ||
|---|---|---|---|
 |
9122-050M-IP-11858 | Kit IP para MC-50M a BC 80, (6)M8, Boss 50, D8 |
|
 |
9005-20-9217 | Kit de placa de refuerzo, 25 mm de diámetro exterior, para QC con escotadura de placa de refuerzo de 16 mm, fijación simple M3 SHCS |
|
 |
9005-20-9115 |
Kit de racores, (2) racores rectos (M5 macho x 4 mm tubo) |
|
 |
9005-20-9112 |
Kit de accesorios, (2) accesorios de codo giratorio (macho M5 x tubo de 4 mm) |
|
 |
JJ112 | Placa adaptadora para patrón de la serie K en MC-50. |
|
