Caratteristiche del prodotto
- Struttura modulare: le funzionalità relative ad alta potenza, refrigerante, servoazionamenti, comunicazione e segnali discreti sono integrate in moduli separati, facilitando la manutenzione e aumentando la comunanza e la flessibilità per il cliente.
- Capacità di coppia e resistenza estremamente elevate: il modello QC-1210 utilizza lo stesso collaudato meccanismo di bloccaggio dei Cambiatori utensili della serie QC-210, superando le specifiche di carico del robot di 1350 kg.
- Cablaggio con percorso interno: supporta le opzioni di valvole integrate e DeviceNet, facilitando l’aggiunta e la rimozione della valvola e del modulo DeviceNet.
- Facile sistemazione dei cavi: i moduli sono progettati per allineare in linea le porte elettriche, pneumatiche e idrauliche. I moduli possono essere riorganizzati sul Cambiatore utensili per adattarsi alle esigenze di sistemazione dei cavi.
- Riduzione di peso e ingombro: peso e ingombro sono ridotti al minimo senza compromettere l’affidabilità o le prestazioni.
- Piastre di adattamento per robot integrate: disponibili per schemi di montaggio da 200 mm a 315 mm.
- Altezza di impilamento quando bloccato: 4,81 pollici (122,2 mm) (non include la piastra di interfaccia richiesta).
| Specification | Value |
|---|---|
| Forza di bloccaggio a 80 psi (5,5 bar) | 93000 N |
| Distanza massima di bloccaggio | 1,02 mm |
| Ripetibilità posizionale | 0,0152 mm |

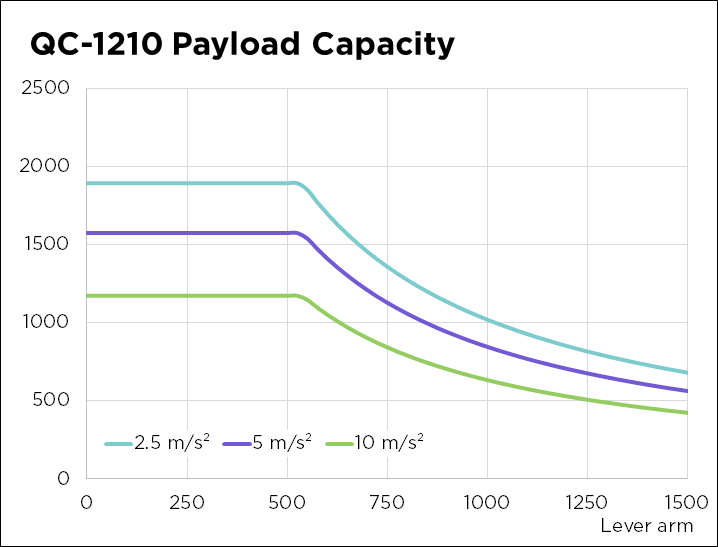

| Limite di carico utile consigliato | 1350 kg |
| Capacità statica di momento X/Y | 5420 Nm |
| Capacità statica di momento Z | 5420 Nm |
| Peso laterale principale | 17,7 kg |
| Peso laterale dell'utensile | 10 kg |
| Peso in configurazione accoppiata | 27,8 kg |
| Tipo di azionamento | Pneumatico |
| Tipo di polso robotico | Standard |
| Colore | Nero |
| Scarica | Descrizione |
|---|---|

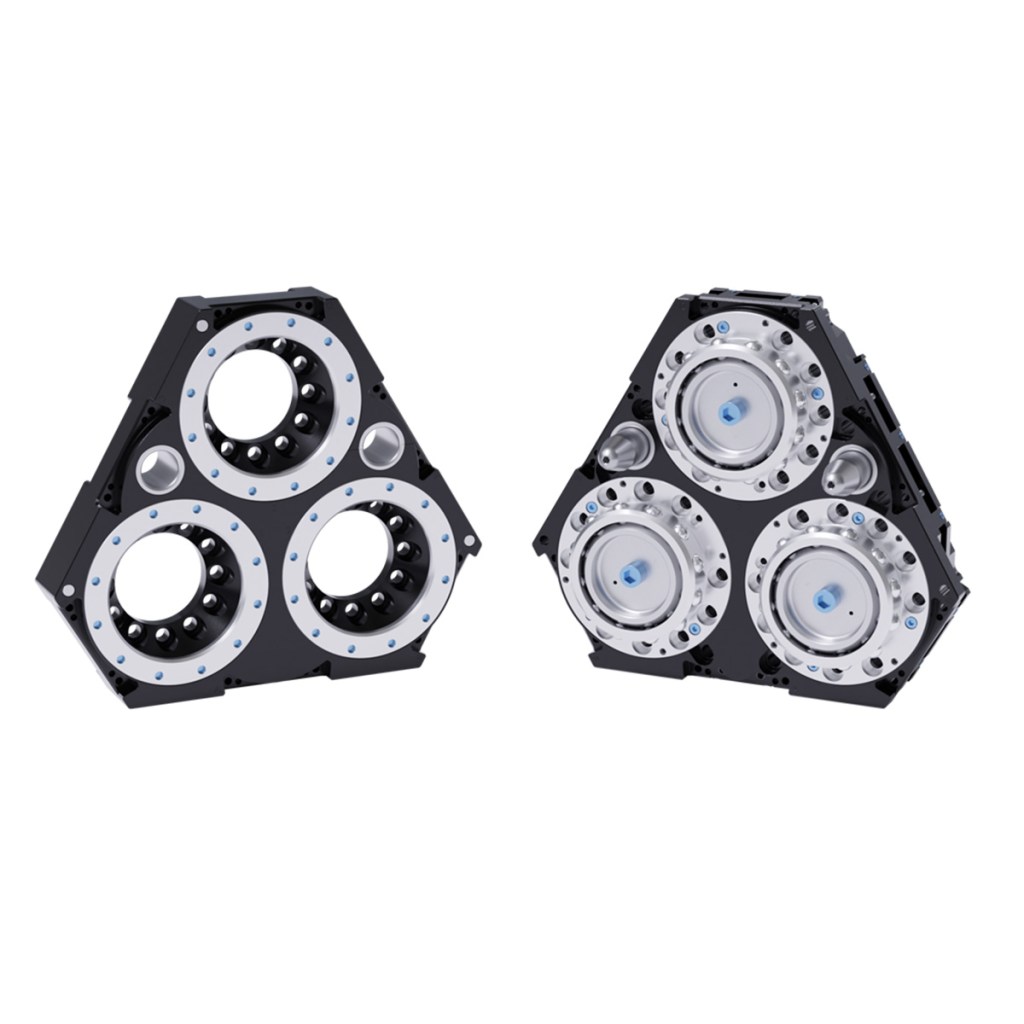

| QC-1210 Master | QC-1210 Master |
| Utensile QC-1210 | Utensile QC-1210 |
- Filtra per Codice articolo
- JJ10
- JJ16
- JJ19
- JJ2
- JJ3
- JJ6
- JM2
- JM4
- Jxx-AIR-1
- Jxx-AIR-2
- Jxx-VALVE-1
- Jxx-VALVE-2
- Jxx-VALVE-3
- Jxx-VALVE-4
- Jxx-VALVE-5
- Jxx-VALVE-6
| Codice articolo | Descrizione | ||
|---|---|---|---|
 |
JJ10 | Modulo adattatore per montaggio a doppia sporgenza |
|
 |
JJ16 | Stile a rotaia, adattatore per montaggio a sporgere, 7 posizioni |
|
 |
JJ19 | Adattatore per montaggio su guida IT, a 4 posizioni, versione più lunga di 1″ del JJ13. |
|
 |
JJ2 | Gruppo adattatore – Utilizzato per montare moduli con schema J16 singolo o doppio su QC |
|
 |
JJ3 | Gruppo adattatore di montaggio J16 singolo o doppio (larghezza adattatore 5″) |
|
 |
JJ6 | Adattatore per modulo distanziatore – Da utilizzare con i ganci per utensili NA2/NA3 |
|
 |
JM2 | Gruppo adattatore – Utilizzato per montare i moduli PG0, PN2 o HA6 sul QC |
|
 |
JM4 | Gruppo adattatore per modulo V300 |
|
 |
Jxx-AIR-1 | Adattatori aria Jxx |
|
 |
Jxx-AIR-2 | Adattatore aria Lock/Unlock con ingressi sensore Lock/Unlock/RTL con ferramenta in acciaio inox. |
|
 |
Jxx-VALVE-1 | Adattatori per valvole Jxx – Doppio solenoide, valvola passante, sensori prox e di pressione |
|
 |
Jxx-VALVE-2 | Adattatori per valvole Jxx con doppio solenoide |
|
 |
Jxx-VALVE-3 | Adattatori per valvole Jxx con doppio solenoide e valvola passante |
|
 |
Jxx-VALVE-4 | Adattatori per valvole Jxx con un singolo solenoide |
|
 |
Jxx-VALVE-5 | Adattatori per valvole Jxx con un singolo solenoide e valvola passante |
|
 |
Jxx-VALVE-6 | Adattatori per valvole con doppio solenoide con valvola passante e pressostato |
|
